Установка клепки фрикционных планок
21ДК.442313.018
Предназначена для клепки фрикционных планок на боковины рамы тележки грузового вагона в условиях вагоноремонтного предприятия.
Установка изготавливается как в стационарном, так и в мобильном вариантах. Для удобства использования управление пневмогидравлическим усилителем осуществляется кнопкой, расположенной на скобе клепатора. Для компенсации веса скобы клепатора, она закреплена на тросовом подвесе балансира пружинного.

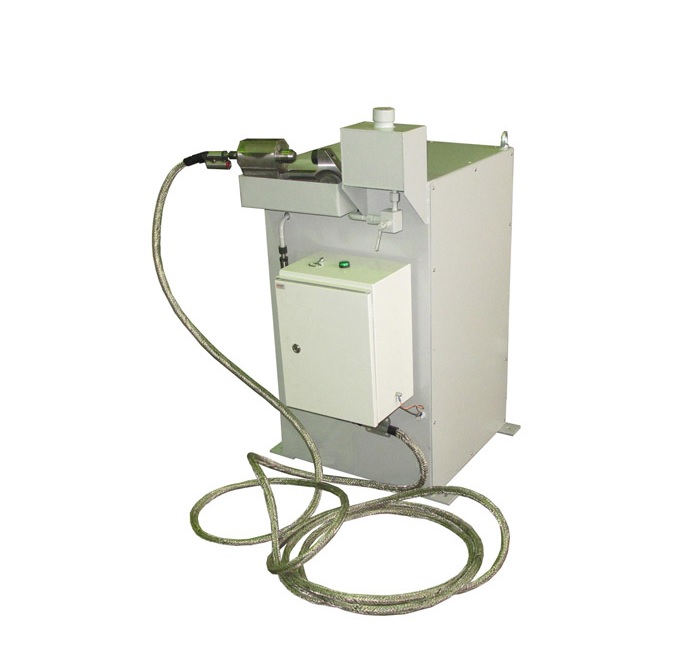

Установка клёпки состоит из корпуса, в котором смонтирован пневмогидравлический усилитель, получающий питание от деповской сети сжатого воздуха. Управление пневмогидравлическим усилителем осуществляется кнопкой, расположенной на скобе клепатора через пневмораспределитель с электроуправлением. Скоба клепатор соединена с пневмогидравлическим усилителем рукавом высокого давления, помещенным в износоустойчивую оболочку. Для компенсации веса скобы клепатора, она закреплена на тросовой подвеске с пружинным балансиром. Вылет консоли с тросовой подвеской обеспечивает возможность клёпки фрикционных планок на одной из боковин тележки. Питание электрической схемы установки осуществляется от шкафа электрического.
Установка клёпки подключается к деповской сети питания сжатым воздухом и электропитанию 220 Вольт. Предварительно нагретая заклёпка устанавливается в отверстие. Оператор позиционирует скобу клепатор и производит клёпку, нажимая на кнопку, расположенную на скобе. По завершению клёпки, кнопка отпускается и скоба приходит в исходное положение.
Предназначена для клепки фрикционных планок на боковины рамы тележки грузового вагона в условиях вагоноремонтного предприятия.
Установка изготавливается как в стационарном, так и в мобильном вариантах. Для удобства использования управление пневмогидравлическим усилителем осуществляется кнопкой, расположенной на скобе клепатора. Для компенсации веса скобы клепатора, она закреплена на тросовом подвесе балансира пружинного.
Установка клёпки состоит из корпуса, в котором смонтирован пневмогидравлический усилитель, получающий питание от деповской сети сжатого воздуха. Управление пневмогидравлическим усилителем осуществляется кнопкой, расположенной на скобе клепатора через пневмораспределитель с электроуправлением. Скоба клепатор соединена с пневмогидравлическим усилителем рукавом высокого давления, помещенным в износоустойчивую оболочку. Для компенсации веса скобы клепатора, она закреплена на тросовой подвеске с пружинным балансиром. Вылет консоли с тросовой подвеской обеспечивает возможность клёпки фрикционных планок на одной из боковин тележки. Питание электрической схемы установки осуществляется от шкафа электрического.
Установка клёпки подключается к деповской сети питания сжатым воздухом и электропитанию 220 Вольт. Предварительно нагретая заклёпка устанавливается в отверстие. Оператор позиционирует скобу клепатор и производит клёпку, нажимая на кнопку, расположенную на скобе. По завершению клёпки, кнопка отпускается и скоба приходит в исходное положение.
Технические характеристики
Наименование | Значение |
Давление в гидросистеме, бар, не более | 320 |
Давление в пневмосистеме, бар., не более | 6,2 |
Усилие клёпки, тн не менее | 20 |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 680 |
Ширина, мм, не более | 730 |
Высота, мм, не более | 1180 |
Масса, кг, не более | 280 |
Комплектность
Наименование | Кол-во |
Установка клёпки с пневмогидравлическим усилителем, к-т | 1 |
Рукав высокого давления в износоустойчивой оболочке, к-т | 1 |
Консоль с торосовой подвеской и пружинным балансиром, к-т | 1 |
Скоба клепатор, к-т | 1 |
