Позиция ультразвуковой дефектоскопии колесной пары вагона
21ДК.441313.005
Предназначена для обеспечения выполнения технологической операции ультразвуковой дефектоскопии колесной пары (подъём, опускание, поворот на 180º, вращение колесной пары), в составе поточной линии по ремонту колёсных пар в условиях вагоноремонтного предприятия. Ультразвуковой дефектоскоп в комплект поставки не входит.
Позиция ультразвуковой дефектоскопии позволяет осуществлять подъём на удобную высоту и опускание колёсной пары, поворот её на 180º для возможности размещения дефектоскопной установки с одной стороны поточной линии, медленное вращение колёсной пары. За счёт оригинального конструктивного исполнения и использования комплектующих европейского производства обеспечивается максимальная надёжность в работе и удобство в использовании позиции. По сравнению с аналогами, позиция адаптирована для использования в составе поточных линий по ремонту колёсных пар грузовых вагонов.

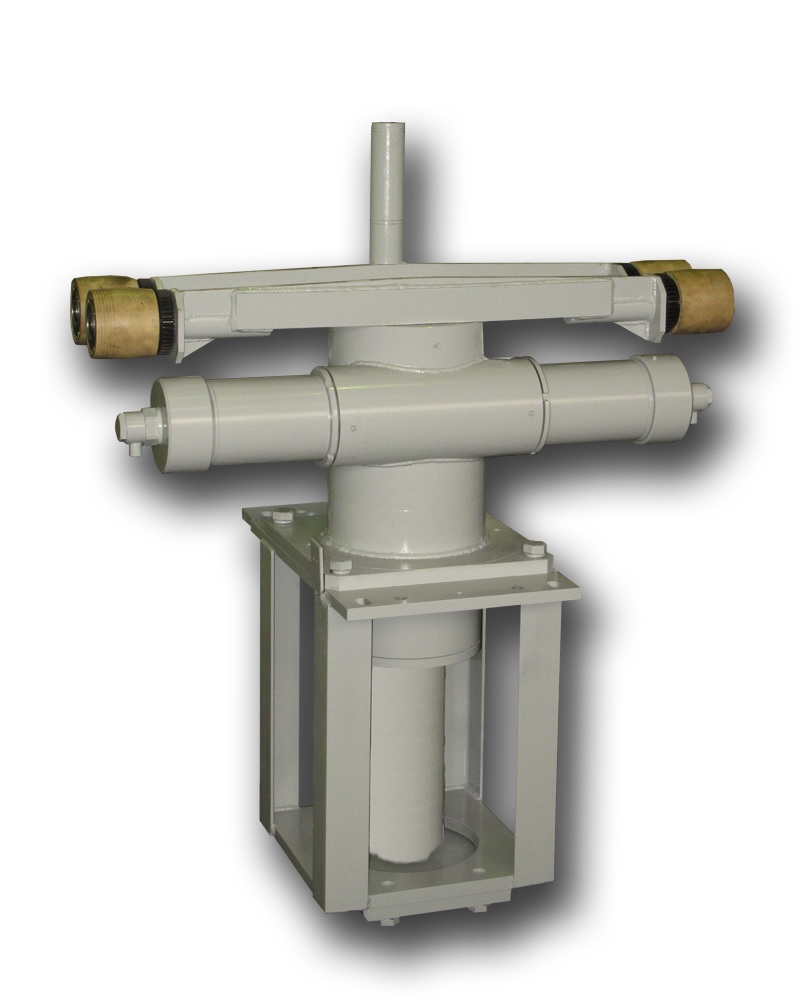

Позиция состоит из рамы в которой смонтирован корпус с пневмоцилиндром подъёма – опуска ложемента. В верхней части корпуса установлен поворотный механизм с двумя пневмоцилиндрами привода поворота ложемента на 180º. На ложементе закреплены две пары поворотных роликов, одна из которых электромеханический привод поворота. Управление позицией осуществляется с пульта управления.
Колёсная пара перемещается в ручную или с помощью транспортёра колёсных пар до упора на ложементе позиции. По команде оператора ложемент поднимается и колёсная пара позиционируется на роликах. Оператор-дефектоскопист производит контрольные операции по ультразвуковой дефектоскопии в той части колёсной пары, которая обращена к нему, при необходимости проворачивая её с использованием электромеханического привода роликов. При необходимости доступа к противоположной от оператора стороне колёсной пара он с пульта включает поворот ложемента на 180º и колёсная пара поворачивается ранее недоступной стороной. После завершения технологической операции ультразвукового контроля, по команде оператора колёсная пара опускается на рельсовую колею с клиновыми скатами и перемещается к следующей ремонтной позиции.
Предназначена для обеспечения выполнения технологической операции ультразвуковой дефектоскопии колесной пары (подъём, опускание, поворот на 180º, вращение колесной пары), в составе поточной линии по ремонту колёсных пар в условиях вагоноремонтного предприятия. Ультразвуковой дефектоскоп в комплект поставки не входит.
Позиция ультразвуковой дефектоскопии позволяет осуществлять подъём на удобную высоту и опускание колёсной пары, поворот её на 180º для возможности размещения дефектоскопной установки с одной стороны поточной линии, медленное вращение колёсной пары. За счёт оригинального конструктивного исполнения и использования комплектующих европейского производства обеспечивается максимальная надёжность в работе и удобство в использовании позиции. По сравнению с аналогами, позиция адаптирована для использования в составе поточных линий по ремонту колёсных пар грузовых вагонов.
Позиция состоит из рамы в которой смонтирован корпус с пневмоцилиндром подъёма – опуска ложемента. В верхней части корпуса установлен поворотный механизм с двумя пневмоцилиндрами привода поворота ложемента на 180º. На ложементе закреплены две пары поворотных роликов, одна из которых электромеханический привод поворота. Управление позицией осуществляется с пульта управления.
Колёсная пара перемещается в ручную или с помощью транспортёра колёсных пар до упора на ложементе позиции. По команде оператора ложемент поднимается и колёсная пара позиционируется на роликах. Оператор-дефектоскопист производит контрольные операции по ультразвуковой дефектоскопии в той части колёсной пары, которая обращена к нему, при необходимости проворачивая её с использованием электромеханического привода роликов. При необходимости доступа к противоположной от оператора стороне колёсной пара он с пульта включает поворот ложемента на 180º и колёсная пара поворачивается ранее недоступной стороной. После завершения технологической операции ультразвукового контроля, по команде оператора колёсная пара опускается на рельсовую колею с клиновыми скатами и перемещается к следующей ремонтной позиции.
Технические характеристики
Наименование | Значение |
Установленная мощность, кВт, не более | 0,2 |
Скорость вращения колёсной пары, об./мин, не более | 15 |
Привод подъема, опускания; разворота колесной пары | пневматический |
Привод вращения колесной пары | электромеханический |
Давление воздуха в пневмосети, атм, не менее | 4 |
Напряжение питающей сети, В. | 380 |
Частота питающей сети, Гц. | 50 |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 1100 |
Ширина, мм, не более | 590 |
Высота, мм, не более | 1895 |
Масса, кг, не более | 560 |
Комплектность
Наименование | Кол-во |
Позиция ультразвуковой дефектоскопии, к-т | 1 |
Пульт управления, шт | 1 |
