Машина моечная шеек оси колесной пары
21ДК. 443134.013
Предназначена для мойки шеек оси колёсной пары, в условиях ремонтного предприятия.
Машина моечная шеек оси колёсной пары имеет возможность работы как в режиме автоматического управления (в составе поточной линии по ремонту колёсных пар), так и в ручном режиме управления. Система управления моечной машины имеет указатель уровня моющего раствора в основной ёмкости и систему автоматического поддержания заданной температуры моющего раствора. Предназначена для напольного монтажа и устанавливается в разрыв эстакады (повышенного пути) демонтажного участка колёсного цеха. Сопловой аппарат моечной машины позволяет мыть только шейки оси колёсной пары, что снижает нагрев колёсных дисков и время необходимое для дальнейшей термостабилизации колёсной пары.

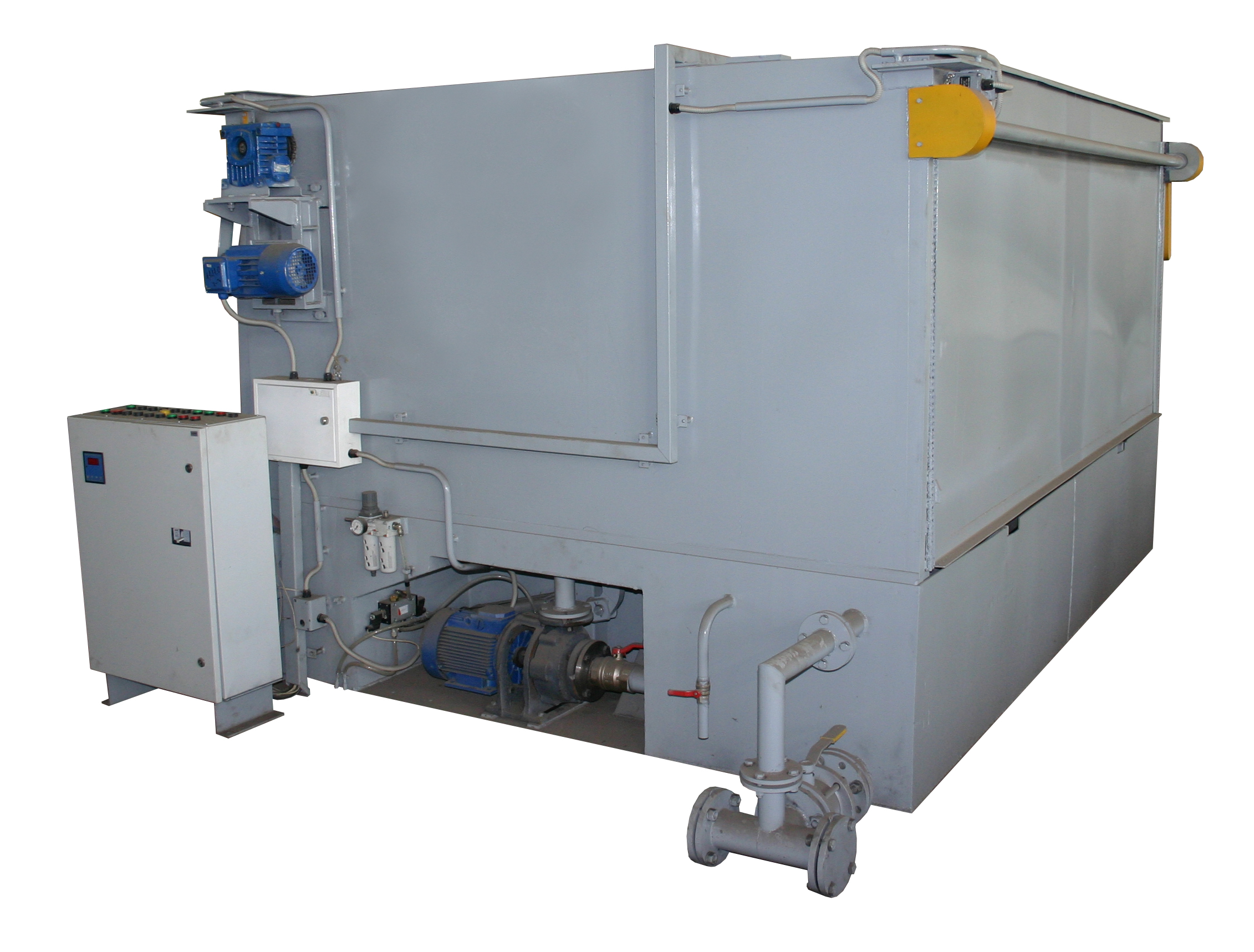

Конструктивно моечная машина состоит из утеплённого основного бака, являющегося основанием машины и моечной камеры оснащённой сопловым аппаратом и двумя шторками имеющими электромеханические привода подъёма и опускания. В верхней части основного бака смонтированы: рельсовая колея, механизмы вращения колёсной пары с электромеханическим приводом, механизм выталкивания колёсной пары с пневматическим приводом. Кроме того, на основной ёмкости установлены электроТЭНы для подогрева моющего раствора, насос для подачи моющего раствора к сопловому аппарату, датчик уровня моющего раствора. Рядом расположен электросиловой шкаф, совмещённый с пультом управления.
По команде оператора или в соответствии с алгоритмом программируемого контроллера открываются шторки моечной машины, и колёсная пара перемещается в моечную машину. Затем шторки закрываются, колёсная пара приводится во вращение и включается насос, подающий моющий раствор к сопловому аппарату, производящему мойку шеек оси колёсной пары. После завершения цикла мойки открываются шторки моечной машины, и колёсная пара с помощью выталкивателя перемешается из моечной машины.
Предназначена для мойки шеек оси колёсной пары, в условиях ремонтного предприятия.
Машина моечная шеек оси колёсной пары имеет возможность работы как в режиме автоматического управления (в составе поточной линии по ремонту колёсных пар), так и в ручном режиме управления. Система управления моечной машины имеет указатель уровня моющего раствора в основной ёмкости и систему автоматического поддержания заданной температуры моющего раствора. Предназначена для напольного монтажа и устанавливается в разрыв эстакады (повышенного пути) демонтажного участка колёсного цеха. Сопловой аппарат моечной машины позволяет мыть только шейки оси колёсной пары, что снижает нагрев колёсных дисков и время необходимое для дальнейшей термостабилизации колёсной пары.
Конструктивно моечная машина состоит из утеплённого основного бака, являющегося основанием машины и моечной камеры оснащённой сопловым аппаратом и двумя шторками имеющими электромеханические привода подъёма и опускания. В верхней части основного бака смонтированы: рельсовая колея, механизмы вращения колёсной пары с электромеханическим приводом, механизм выталкивания колёсной пары с пневматическим приводом. Кроме того, на основной ёмкости установлены электроТЭНы для подогрева моющего раствора, насос для подачи моющего раствора к сопловому аппарату, датчик уровня моющего раствора. Рядом расположен электросиловой шкаф, совмещённый с пультом управления.
По команде оператора или в соответствии с алгоритмом программируемого контроллера открываются шторки моечной машины, и колёсная пара перемещается в моечную машину. Затем шторки закрываются, колёсная пара приводится во вращение и включается насос, подающий моющий раствор к сопловому аппарату, производящему мойку шеек оси колёсной пары. После завершения цикла мойки открываются шторки моечной машины, и колёсная пара с помощью выталкивателя перемешается из моечной машины.
Технические характеристики
Наименование | Значение |
Установленная мощность, кВт, не более | 30 |
Температура моющего раствора, ºС | 30-50 |
Привод механизма подъёма шторы | электромеханический |
Привод вращения колёсной пары | электромеханический |
Привод выталкивания колёсной пары | пневматический |
Напряжение питающей сети, В | 380 |
Частота питающей сети, Гц | 50 |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 3610 |
Ширина, мм, не более | 2570 |
Высота с опущенными шторами, мм, не более | 1855 |
Высота с поднятыми шторами, мм, не более | 2915 |
Масса, кг, не более | 3000 |
Комплектность
Наименование | Кол-во |
Моечная машина шеек оси КП, к-т | 1 |
Шкаф электрический с пультом управления, к-т | 1 |
