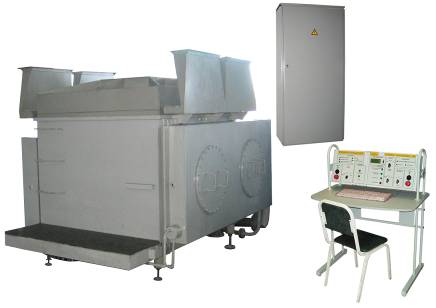

Установка ультразвуковая мойки и пропитки остовов ТЭД
10ДК.318550.063
Установка предназначена для мойки и пропитки остовов ТЭД без демонтажа обмоток катушек полюсов в пропиточном лаке с применением ультразвука (УЗ). При мойке происходит удаление с обрабатываемых поверхностей, из каверн и трещин в старой изоляции влаги, механических и масляных загрязнений. При пропитке происходит заполнение пропиточным лаком каверн и трещин в старой изоляции, заполнение пропиточным лаком внутренних полостей и каналов обмоток и сердечников, равномерное и качественное покрытие наружных поверхностей обмоток и сердечников.
Установка предназначена для мойки и пропитки остовов ТЭД без демонтажа обмоток катушек полюсов в пропиточном лаке с применением ультразвука (УЗ). При мойке происходит удаление с обрабатываемых поверхностей, из каверн и трещин в старой изоляции влаги, механических и масляных загрязнений. При пропитке происходит заполнение пропиточным лаком каверн и трещин в старой изоляции, заполнение пропиточным лаком внутренних полостей и каналов обмоток и сердечников, равномерное и качественное покрытие наружных поверхностей обмоток и сердечников.
Функциональные возможности
Очистка и пропитка полостей и поверхностей, имеющих труднодоступные полости и каналы, очистить которые традиционными способами невозможно. |
Снижение трудозатрат за счёт исключения из существующего технологического процесса основных и вспомогательных операций, связанных с разборкой остова, перемоткой изоляции снятых с остова катушек полюсов, монтажом на остов после пропитки катушек полюсов, юстировкой магнитной системы остова. |
Автоматизированный контроль над технологическим процессом позволяет формировать и вести электронный паспорт с записью основных параметров технологического процесса в энергонезависимую электронную карту памяти (флеш-карту) или, при наличии в депо компьютерной сети, полученную информацию передавать по сети на главный сервер. Электронный паспорт также можно просматривать и распечатывать с любого офисного компьютера депо при подключении к нему указанной флеш-карты. |
Низкая потребляемая мощность (4кВт). |
Малые массогабаритные показатели. |
Применение установки позволяет повысить производительность и безопасность труда, улучшить условия труда, повысить культуру производства. |
Технические характеристики
Наименование | Значение |
Длительность пропитки, мин | 16 |
Давление пара или горячей воды, МПа | 0,3,…0,6 |
Температура пара, °С, не более | 120 |
Расход пара (горячей воды), кг/час (л/час), не более | 40 (200) |
Давление сжатого воздуха, МПа | 0,4,…1,0 |
Расход сжатого воздуха, л/мин, не более | 100 |
Требуемая производительность вентиляции, м³/час, не менее | 4800 |
Электропитание | 3/N АС 50Гц, 380В |
Потребляемая мощность, кВт, не более | 4 |
Условия эксплуатации по ГОСТ 15150 | УХЛ 4.2 |
Габариты, размеры
Габаритные размеры | Значение |
Моечно-пропиточная ёмкость, мм, не более | |
для исполнения 10ДК.318550.063 под остова ТЭД | 2800х1900х1600 |
для исполнения 10ДК.318550.063-01 под остова главных генераторов | 3100х2100х1600 |
Рабочее место оператора, мм, не более | 950х610х1200 |
Силовой шкаф, мм, не более | 850х500х1750 |
Масса установки: | |
Моечно-пропиточная ёмкость, кг, не более | 2560 |
Рабочее место оператора, кг, не более | 50 |
Силовой шкаф, кг, не более | 150 |
