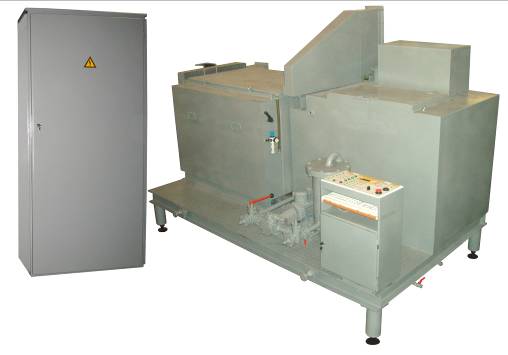

Установка ультразвуковая для пропитки пластин дугогасительных камер водоотталкивающим составом

10ДК.318550.093

Установка предназначена для ультразвуковой пропитки гидрофобизирующими жидкостями типа ГКЖ-91 (пента-801), ГКЖ-94 (пента-804) пластин дугогасительных камер из АЦЭИДа, дугогасительных камер в сборе, а также других диэлектрических пластин электроаппаратов электровозов.

Функциональные возможности

Аналогов установки не существует.
При использовании технологии обработки пластин дугогасительных камер или дугогасительных камер целиком в водоотталкивающем составе энергией ультразвуковых колебаний сокращается длительность пропитки в среднем в 8-10 раз при высоком качестве пропитки.
Автоматизация работ на установке при заправке и опорожнении пропиточной ёмкости позволяет повысить производительность труда, значительно облегчить труд работников пропиточно-сушильных отделений, подавляющее число которых составляют женщины, улучшает условия и безопасность их труда.
Автоматизированный контроль над технологическим процессом позволяет формировать и вести электронный паспорт с записью основных параметров технологического процесса в энергонезависимую электронную карту памяти (флеш-карту) или, при наличии в депо компьютерной сети, полученную информацию передавать по сети на главный сервер. Электронный паспорт также можно просматривать и распечатывать с любого офисного компьютера депо при подключении к нему указанной флеш-карты.
Применение установки позволяет повысить производительность и безопасность труда, улучшить условия труда, повысить культуру производства

Технические характеристики

Наименование Значение
Длительность пропитки, мин32
Давление пара или горячей воды, МПа0,3,…0,6
Температура пара, °С, не более120
Расход пара (горячей воды), кг/час (л/час), не более40 (200)
Давление сжатого воздуха, МПа0,4,…1,0
Расход сжатого воздуха, л/мин, не более100
Требуемая производительность вентиляции, м³/час, не менее4800
Электропитание3/N АС 50Гц, 380В
Потребляемая мощность, кВт, не более6
Условия эксплуатации по ГОСТ 15150УХЛ 4.2

Габариты, размеры

Габаритные размеры Значение
Габаритные размеры:
Агрегат для пропитки дугогасительных камер, мм, не более2600х1900х1600
Силовой шкаф, мм, не более850х500х1750
Масса установки:
Агрегат для пропитки дугогасительных камер, кг, не более2200
Силовой шкаф, кг, не более150
