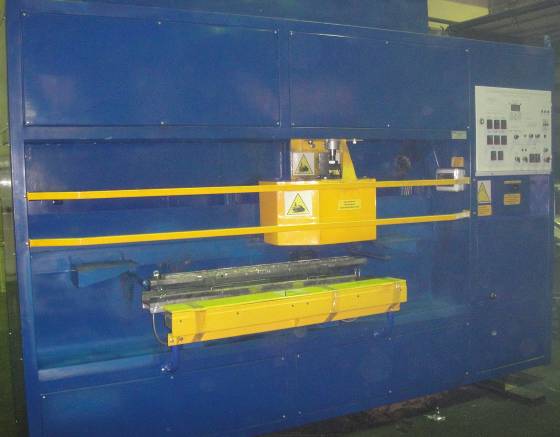

Установка для нагрева и нанесения смазки СГС-О на полоза токоприёмников

10ДК.443235.001

Установка для нагрева и нанесения смазки СГС-О (далее смазки) на полоза токоприёмников предназначена для подготовительного нагрева и перемешивания смазки, нанесения смазки в автоматическом режиме на предварительно очищенный и подготовленный полоз токоприёмника электровоза или электропоезда при выполнении технологических операций в соответствии с ЦТ-940 в локомотиворемонтных депо.

Преимущества:
1.    Установка выполняет следующие операции:
- дробление полученной из кладовой смазки в накопительный бункер;
- механизированная подача смазки из накопительного бункера в бак нагрева и нанесения смазки;
- нагрев с перемешиванием смазки в тигле нагрева и нанесения;
- нагрев полоза на ложементе предварительного нагрева;
- механизированный захват полоза при его установке на ложемент нанесения смазки;
- подогрев полоза при его подготовке к нанесению на ложементе нанесения смазки;
- нанесение смазки с механическим разравниванием в автоматическом режиме на подготовленный полоз;
- механизированный съём полоза с ложемента нанесения смазки для выдачи готового полоза.
2.    Дробление смазки обеспечивает необходимый минимальный размер кусков смазки.
3.    При подготовке смазки ведётся температурный контроль смазки, предотвращающий выгорание смазки и обеспечивающий необходимую пластичность.
4.    На этапе предварительного нагрева и при подготовке полоза на ложементе нанесения смазки ведётся температурный контроль полоза, обеспечивающий максимально допустимую температуру на поверхности нанесения смазки, предотвращая его перегрев и коробление. В связи с вышесказанным обеспечивается полное заполнение смазкой углублений между токосъёмными накладками полоза.
5.    Механизированный захват полоза обеспечивает полную неподвижность полоза при нанесении смазки.

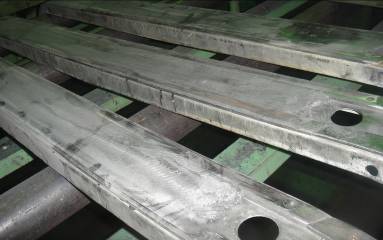

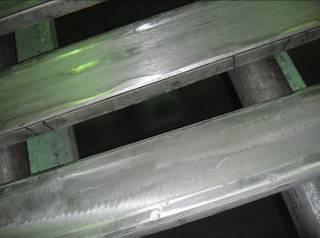

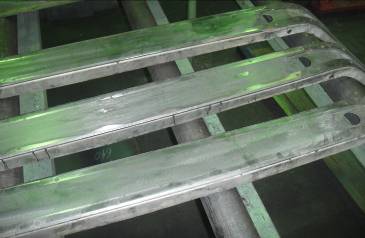

6.    Нанесение смазки выполняется в автоматическом режиме, чем обеспечивается высокое качество покрытия и его неизменность от полоза к полозу. Механическое разравнивание смазки в момент нанесения обеспечивает необходимую плотность смазки на полозе и высокую гладкость поверхности токосъёма.
7.    Механизированный съём полоза с ложемента нанесения смазки и выдача готового полоза облегчают труд работника.
8.    Создается и ведётся электронный паспорт (протокол) операции нанесения с сохранением в энергонезависимую электронную память (флэш-карточка) информации по температурам полоза и смазки, количеству нанесённой смазки, длительности выполненных работ, о дате и времени произведённой операции, табельном номере работника, наименовании ремонтного предприятия.
Электронный паспорт можно просматривать и распечатывать с любого офисного компьютера депо при подключении к нему указанной флэш-карточки.
9.    Установка оснащена вытяжным зонтом, что обеспечит нормальные условия труда на рабочем месте и улучшит состояние окружающего воздуха в помещении.
10.    Применение установки позволит повысить производительность труда, улучшить условия и безопасность труда,  повысит культуру производства.

Технические характеристики

Наименование Значение
Условия эксплуатации по ГОСТ 15150 У 3.1 (-10,…+40)ºС
Требуемая производительность вытяжной вентиляции, м³/час, не менее4000
Требуемое давление сжатого воздуха, МПа0,6-1,0
Расход сжатого воздуха, м³/мин, не более0,2
Электропитание3/N АС 50Гц, 380В
Потребляемая мощность, кВт, не более8

Габариты, размеры

Габаритные размеры Значение
Габаритные размеры, мм, не более3300х600х2100
Масса, кг, не более800

Комплектность

Наименование Кол-во
Установка для нагрева и нанесения смазки СГС-О на полоза токоприёмников1
