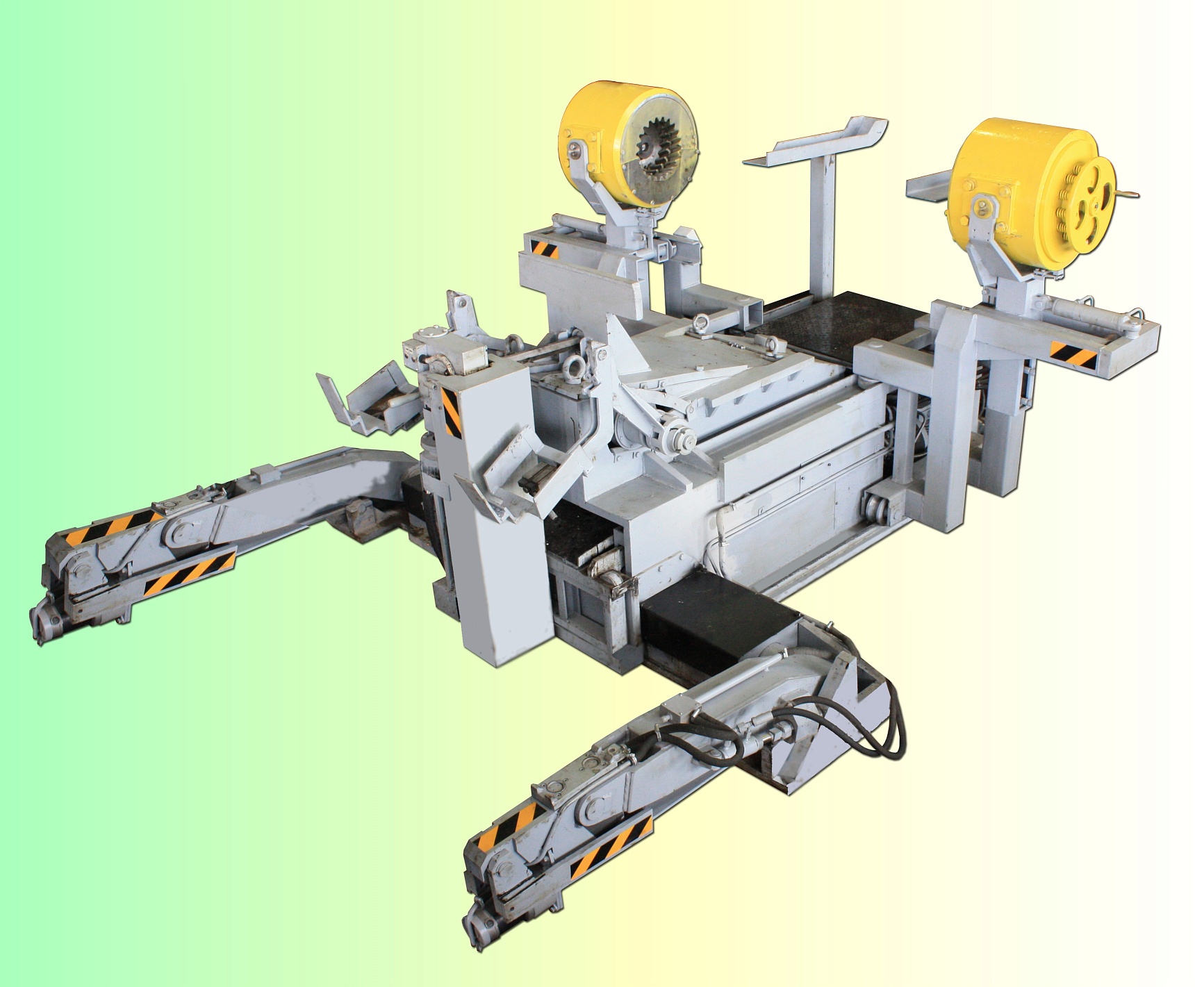

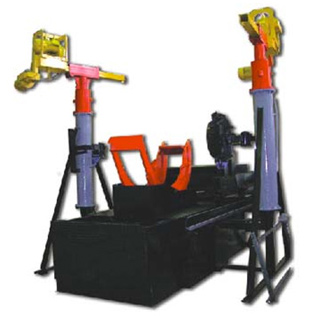

Технологический комплекс для разборки и сборки колесно-моторного блока
21ДК.442353.001
Комплекс предназначен для выполнения технологических операций по разборке и сборке колёсно-моторных блоков локомотивов, включая:
- откручивание (закручивание) шапочных болтов с использованием реверсивного электрогайковёрта;
- выпрессовку шапок моторно-осевых подшипников с использованием кантователя КМБ и технологической самоходной тележки;
- перемещение шапок на стеллаж при демонтаже и со стеллажа к месту установки при монтаже с использованием электротельфера на траверсе;
- выемку и установку колесной пары, с использованием технологической самоходной тележки, кантователя КМБ и механизма поперечного перемещения кантователя для точного позиционирования колёсной пары относительно тягового электродвигателя, что особенно важно для правильной сборки МОП.
- съёма малой шестерни с вала тягового электродвигателя, с использованием гидравлического съёмника с индукционным подогревом.
Изготавливается индивидуально под соответствующий тип КМБ.
Одновременное использование кантователя с механизмом поперечного перемещения и самоходной технологической тележки позволяет обеспечивать максимально точную и плавную установку колёсной пары на вкладыши моторно-осевых подшипников, исключая использование для этой операции цехового крана.
Использование кантователя позволяет точно позиционировать тяговый электродвигатель относительно съёмника малой шестерни с индукционным подогревом, который обеспечивает гарантированный съём малых шестерен. При этом за счёт снижения натяга шестерни относительно вала ТЭД при интенсивном нагреве, удаётся снизить осевое усилие, прилагаемое к шестерни до 50 тн., что обеспечивает сохранность шестерни от сколов зубьев со стороны захвата.
Учитывая высокую степень механизации процессов сборки и разборки КМБ, для работы на комплексе достаточно одного человека.
Комплекс сборки-разборки КМБ состоит из рамы на которую смонтированы рельсовая колея для самоходной технологической тележки, кантователь с механизмом поперечного перемещения, колоны на которой смонтированы съёмник малой шестерни, реверсивный электрогайковёрт для откручивания-закручивания шапочных болтов, электроталь с траверсой для снятия и установки шапок МОП, гидростанция для питания гидросистемы комплекса, пульты управления комплексом и индукционным нагревателем съёмника малой шестерни.
- Разборка КМБ.
Колёсно-моторный блок, без кожухов зубчатой передачи демонтированных ранее, устанавливается с использованием цехового крана в ложемент кантователя. С использованием кантователя КМБ приводится в положение удобное для откручивания шапочных болтов. С использованием реверсивного электрогайковёрта производится откручивание шапочных болтов. Затем с использованием кантователя КМБ поворачивается до момента упора колёсной парой в ложемент самоходной технологической тележки. При дальнейшем повороте кантователя, под собственным весом ТЭД происходит выпрессовка шапок МОП, которые затем фиксируются на траверсе и с помощью электротельфера перемещаются на стеллаж. Колёсная пара перемещается с использованием самоходной технологической тележки и затем с использованием цехового крана в накопитель колёсных пар. Верхние и нижние вкладыши МОП вручную перемещаются на стеллаж. Оставшийся в ложементе кантователя ТЭД поворачивается в положение необходимое для снятия малой шестерни. Съёмник малой шестерни фиксируется на снимаемой шестерне, с использованием ручного насоса высокого давления создаётся необходимое усилие в гидроцилиндре съёмника, которое контролируется по показанием манометра, затем включается индукционный подогреватель. По мере нагрева шестерни сила натяга шестерни на вал ТЭД ослабевает и происходит съём шестерни. Динамическая нагрузка, вызванная «отстрелом» шестерни компенсируется гидравлическим гасителем, смонтированным в локтевом кронштейне съёмника. Тяговый двигатель поворачивается в кантователе в положение удобное для транспортировки и перемещается с использованием цехового крана в накопитель ТЭД.
- Сборка КМБ.
С использованием цехового крана ТЭД устанавливается в ложемент кантователя, а колёсная пара на ложемент технологической самоходной тележки. На тяговый двигатель вручную устанавливаются нижние вкладыши МОП. Колёсная пара подкатывается тележкой к ТЭД. Далее с использованием механизмов поворота и поперечного перемещения кантователя колёсная пара позиционируется и укладывается на нижние вкладыши МОП. Установленные вручную верхние вкладыши МОП и смонтированные с использованием траверсы и электротельфера шапки, фиксируются шапочными болтами с использованием реверсивного электрогайковёрта. Затем производится насадка малой шестерни с использованием индукционного нагревателя шестерён перед насадкой (в основной комплект поставки не входит). После завершения монтажных работ КМБ с использованием кантователя приводится в положение удобное для транспортировки и с использование цехового крана перемещается в накопитель КМБ.
Комплекс предназначен для выполнения технологических операций по разборке и сборке колёсно-моторных блоков локомотивов, включая:
- откручивание (закручивание) шапочных болтов с использованием реверсивного электрогайковёрта;
- выпрессовку шапок моторно-осевых подшипников с использованием кантователя КМБ и технологической самоходной тележки;
- перемещение шапок на стеллаж при демонтаже и со стеллажа к месту установки при монтаже с использованием электротельфера на траверсе;
- выемку и установку колесной пары, с использованием технологической самоходной тележки, кантователя КМБ и механизма поперечного перемещения кантователя для точного позиционирования колёсной пары относительно тягового электродвигателя, что особенно важно для правильной сборки МОП.
- съёма малой шестерни с вала тягового электродвигателя, с использованием гидравлического съёмника с индукционным подогревом.
Изготавливается индивидуально под соответствующий тип КМБ.
Одновременное использование кантователя с механизмом поперечного перемещения и самоходной технологической тележки позволяет обеспечивать максимально точную и плавную установку колёсной пары на вкладыши моторно-осевых подшипников, исключая использование для этой операции цехового крана.
Использование кантователя позволяет точно позиционировать тяговый электродвигатель относительно съёмника малой шестерни с индукционным подогревом, который обеспечивает гарантированный съём малых шестерен. При этом за счёт снижения натяга шестерни относительно вала ТЭД при интенсивном нагреве, удаётся снизить осевое усилие, прилагаемое к шестерни до 50 тн., что обеспечивает сохранность шестерни от сколов зубьев со стороны захвата.
Учитывая высокую степень механизации процессов сборки и разборки КМБ, для работы на комплексе достаточно одного человека.
Комплекс сборки-разборки КМБ состоит из рамы на которую смонтированы рельсовая колея для самоходной технологической тележки, кантователь с механизмом поперечного перемещения, колоны на которой смонтированы съёмник малой шестерни, реверсивный электрогайковёрт для откручивания-закручивания шапочных болтов, электроталь с траверсой для снятия и установки шапок МОП, гидростанция для питания гидросистемы комплекса, пульты управления комплексом и индукционным нагревателем съёмника малой шестерни.
- Разборка КМБ.
Колёсно-моторный блок, без кожухов зубчатой передачи демонтированных ранее, устанавливается с использованием цехового крана в ложемент кантователя. С использованием кантователя КМБ приводится в положение удобное для откручивания шапочных болтов. С использованием реверсивного электрогайковёрта производится откручивание шапочных болтов. Затем с использованием кантователя КМБ поворачивается до момента упора колёсной парой в ложемент самоходной технологической тележки. При дальнейшем повороте кантователя, под собственным весом ТЭД происходит выпрессовка шапок МОП, которые затем фиксируются на траверсе и с помощью электротельфера перемещаются на стеллаж. Колёсная пара перемещается с использованием самоходной технологической тележки и затем с использованием цехового крана в накопитель колёсных пар. Верхние и нижние вкладыши МОП вручную перемещаются на стеллаж. Оставшийся в ложементе кантователя ТЭД поворачивается в положение необходимое для снятия малой шестерни. Съёмник малой шестерни фиксируется на снимаемой шестерне, с использованием ручного насоса высокого давления создаётся необходимое усилие в гидроцилиндре съёмника, которое контролируется по показанием манометра, затем включается индукционный подогреватель. По мере нагрева шестерни сила натяга шестерни на вал ТЭД ослабевает и происходит съём шестерни. Динамическая нагрузка, вызванная «отстрелом» шестерни компенсируется гидравлическим гасителем, смонтированным в локтевом кронштейне съёмника. Тяговый двигатель поворачивается в кантователе в положение удобное для транспортировки и перемещается с использованием цехового крана в накопитель ТЭД.
- Сборка КМБ.
С использованием цехового крана ТЭД устанавливается в ложемент кантователя, а колёсная пара на ложемент технологической самоходной тележки. На тяговый двигатель вручную устанавливаются нижние вкладыши МОП. Колёсная пара подкатывается тележкой к ТЭД. Далее с использованием механизмов поворота и поперечного перемещения кантователя колёсная пара позиционируется и укладывается на нижние вкладыши МОП. Установленные вручную верхние вкладыши МОП и смонтированные с использованием траверсы и электротельфера шапки, фиксируются шапочными болтами с использованием реверсивного электрогайковёрта. Затем производится насадка малой шестерни с использованием индукционного нагревателя шестерён перед насадкой (в основной комплект поставки не входит). После завершения монтажных работ КМБ с использованием кантователя приводится в положение удобное для транспортировки и с использование цехового крана перемещается в накопитель КМБ.
Технические характеристики
Наименование | Значение |
Установленная мощность, кВт, не более: - съемник малой шестерни (работает кратковременно) - остальное оборудование | 137 6/2х137 9 |
Грузоподъемность тали электрической, кг, не менее | 250/2х250 |
Привод гайковёрта | э\механический/э\механический |
Привод передвижения тележки | э\механический/э\механический |
Привод перемещения платформы | э\механический/э\механический |
Привод передвижения подъёмника | гидравлический/гидравлический |
Привод кантователя колесно-моторного блока | гидравлический/гидравлический |
Давление в гидросистеме кантователя кгс/см² | 70/70 |
Давление в гидросистеме съёмника кгс/см² | 600/600 |
Используемая гиравлическая жидкость | АИ40/АИ40 |
Уровень шума на рабочем месте, дБ, не более | 80/80 |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 4555/4555 |
Ширина, мм, не более | 3670/5050 |
Высота, мм, не более | 3900/3900 |
Масса, кг, не более | 4900/5600 |
Комплектность
Наименование | Кол-во |
Рама комплекса с кантователем | 1/1 |
Колонна с электрогайковёртом и электротельфером | 1/2 |
Гидростанция комплекса | 1/1 |
Комплект съёмника малой шестерни с индукционным нагревателем | 1/2 |
Тележка технологическая самоходная | 1/1 |
Траверса для захвате шапок МОП | 1/2 |
