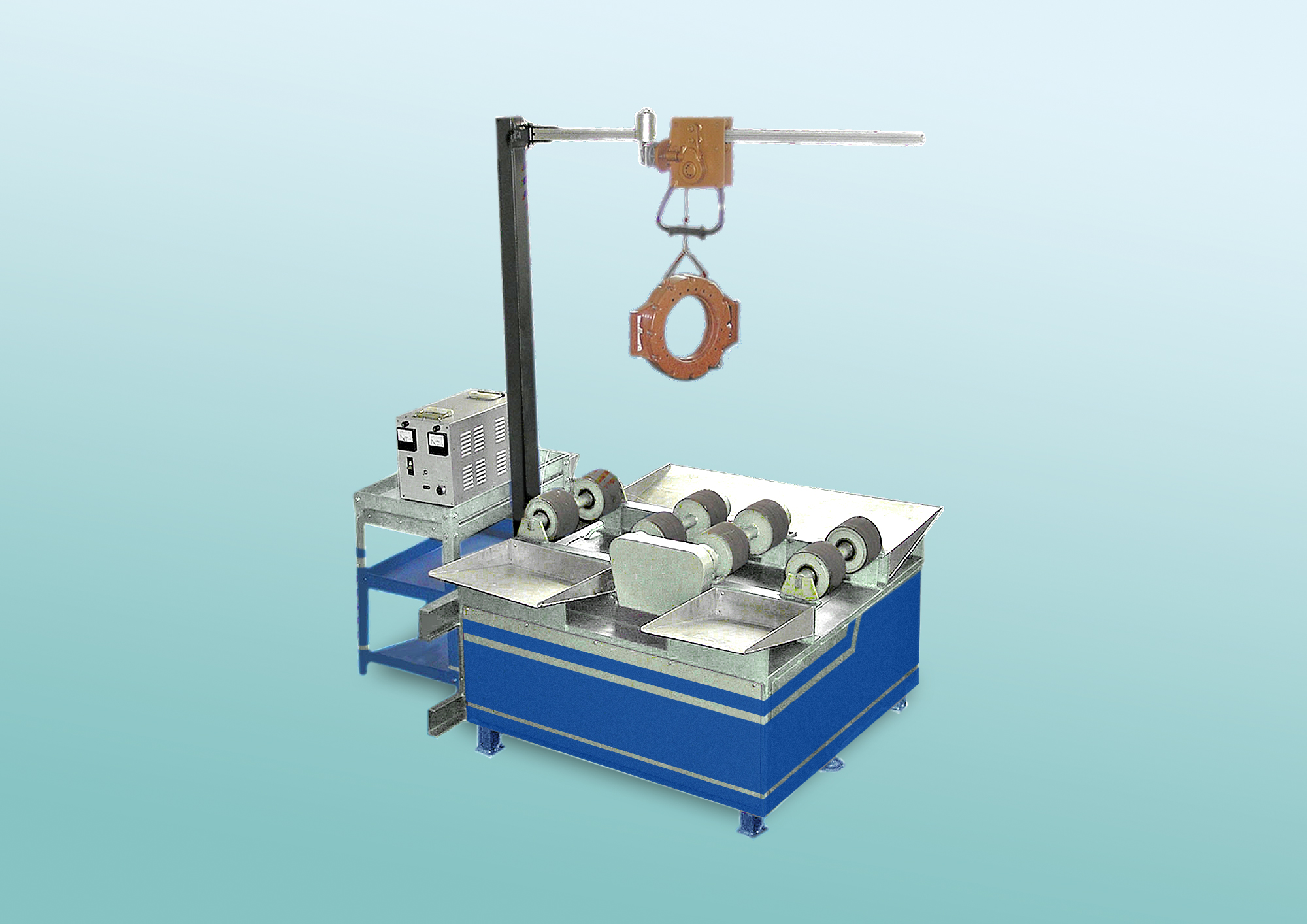

Стенд дефектоскопии вала якоря ТЭД
09 ДК.421413002
Назначение.
Стенд дефектоскопии валов ТЭД с магнитопроводом предназначен для дефектоскопии вала якоря ТЭД (ЭД118, НБ412, НБ418) на отсутствие поперечных и продольных трещин с использованием дефектоскопа.
Устройство.
Стенд состоит из рамы, электрического привода, дефектоскопа магнитопорошкового МД-12ПШ, дефектоскопа магнитопорошкового МД-12ПС, блока управления МД-12ПШ, блока управления МД-12ПС, ультразвукового дефектоскопа УД2-12.
Описание процесса работы.
Стенд состоит из металлического сварного корпуса и двух пар обрезиненных валов с электромеханическими проводами, оснащенными червячными редукторами и электродвигателям мощностью 2,5 кВт. Нажатием соответствующей кнопки якорь поворачивают частотой вращения 8 - 10 об/мин в удобное для осмотра и контроля положения. На стенде можно проводить дефектировку двух якорей одновременно.
Использование магнитопорошковых дефектоскопов МД-12ПШ, МД-12ПС. Чтобы обнаружить дефект, применяют машинную смесь из трансформаторного масла, керосина и железного порошка. Затем включают намагничивающую катушку дефектоскопа и полива¬ют контролируемый участок вала струей хорошо размещенной маг¬нитной смеси. При этом порошок скопляется по контурам трещин и дает четкое очертание дефектного места. Чтобы избежать ошибок, участок вала, на котором обнаружено скопление железного порошка, проверяют вторично. Контролируют последовательным перемещением дефектоскопа по участкам вала длиной 150-200 мм. Такую проверку вала по всей его длине проводят трижды, поворачивая каждый раз на 120°. Результаты магнитного контроля записывают в журнал регист¬рации проверки валов магнитным контролем и в ремонтный лист. Валы якорей вспомогательных машин независимо от величины про¬бега в эксплуатации подвергаются магнитной дефектоскопии без выпрессовки из якоря.
Использование ультразвукового дефектоскопа УД2-12. Смазывают контактной жидкостью цилиндрическую поверхность бурта вала, с которой вводится ультразвук, устанавливают поисковую чувствительность дефектоскопа, сканируют цилиндрическую поверхность бурта, перемещая ПЭП по продольно-поперечной траектории (продольно по всей длине бурта, по¬перечно с шагом, равным ширине ПЭП), при этом ось ультразвукового луча ПЭП должна быть перпендикулярна геометрической оси вала, в процессе сканирования наблюдают за возможным появлением эхо-сигналов в зоне контроля на экране дефектоскопа.
Комплектность поставки.
Возможна поставка согласно техническому заданию заказчика на любой вид якорей.
Назначение.
Стенд дефектоскопии валов ТЭД с магнитопроводом предназначен для дефектоскопии вала якоря ТЭД (ЭД118, НБ412, НБ418) на отсутствие поперечных и продольных трещин с использованием дефектоскопа.
Устройство.
Стенд состоит из рамы, электрического привода, дефектоскопа магнитопорошкового МД-12ПШ, дефектоскопа магнитопорошкового МД-12ПС, блока управления МД-12ПШ, блока управления МД-12ПС, ультразвукового дефектоскопа УД2-12.
Описание процесса работы.
Стенд состоит из металлического сварного корпуса и двух пар обрезиненных валов с электромеханическими проводами, оснащенными червячными редукторами и электродвигателям мощностью 2,5 кВт. Нажатием соответствующей кнопки якорь поворачивают частотой вращения 8 - 10 об/мин в удобное для осмотра и контроля положения. На стенде можно проводить дефектировку двух якорей одновременно.
Использование магнитопорошковых дефектоскопов МД-12ПШ, МД-12ПС. Чтобы обнаружить дефект, применяют машинную смесь из трансформаторного масла, керосина и железного порошка. Затем включают намагничивающую катушку дефектоскопа и полива¬ют контролируемый участок вала струей хорошо размещенной маг¬нитной смеси. При этом порошок скопляется по контурам трещин и дает четкое очертание дефектного места. Чтобы избежать ошибок, участок вала, на котором обнаружено скопление железного порошка, проверяют вторично. Контролируют последовательным перемещением дефектоскопа по участкам вала длиной 150-200 мм. Такую проверку вала по всей его длине проводят трижды, поворачивая каждый раз на 120°. Результаты магнитного контроля записывают в журнал регист¬рации проверки валов магнитным контролем и в ремонтный лист. Валы якорей вспомогательных машин независимо от величины про¬бега в эксплуатации подвергаются магнитной дефектоскопии без выпрессовки из якоря.
Использование ультразвукового дефектоскопа УД2-12. Смазывают контактной жидкостью цилиндрическую поверхность бурта вала, с которой вводится ультразвук, устанавливают поисковую чувствительность дефектоскопа, сканируют цилиндрическую поверхность бурта, перемещая ПЭП по продольно-поперечной траектории (продольно по всей длине бурта, по¬перечно с шагом, равным ширине ПЭП), при этом ось ультразвукового луча ПЭП должна быть перпендикулярна геометрической оси вала, в процессе сканирования наблюдают за возможным появлением эхо-сигналов в зоне контроля на экране дефектоскопа.
Комплектность поставки.
Возможна поставка согласно техническому заданию заказчика на любой вид якорей.
Функциональные возможности
Установка двух якорей ТЭД на стенд; |
Выявление продольных и поперечных трещин вала якоря ТЭД; |
Механическое вращение вала якоря ТЭД на опорных катках. |
Технические характеристики
Наименование | Значение |
Потребляемая мощность, кВт, не более | |
Напряжение питающей сети, В | |
Частота питающей сети, Гц |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 1700 |
Ширина, мм, не более | 1500 |
Высота, мм, не более | 2000 |
Масса, кг, не более | 890 |
