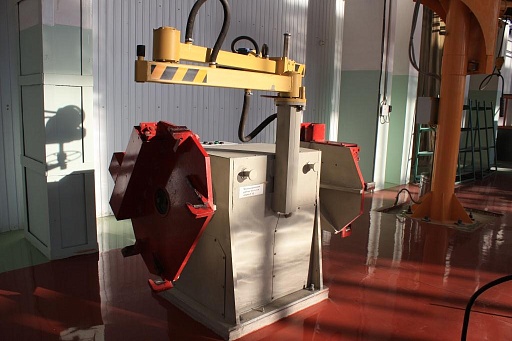

Механизированное рабочее место для разборки и сборки тягового электродвигателя - Кантователь ТЭД

21ДК. 442353.100

Предназначено для установки тяговых электродвигателей в положение, удобное для проведения операции сборки и разборки, а также для откручивания и закручивания резьбовых элементов крепления подшипниковых щитов тяговых электродвигателей.

Механизированное рабочее место имеет две независимых планшайбы для установки и фиксации двух тяговых электродвигателей подлежащих разборке (сборке). Каждая из планшайб имеет независимый привод вращения, оснащенный элктро-механическим тормозом, что позволяет более точно позиционировать тяговый электродвигатель перед выполнением технологической операции. Наличие независимых приводов вращения планшайб позволяет работать одновременно с двумя тяговыми электродвигателями, что повышает производительность труда ремонтного персонала. Откручивание и закручивание болтов крепления подшипниковых щитов с использованием электро-гайковёрта на локтевой подвеске исключает использование ручного труда при выполнении этой технологической операции.

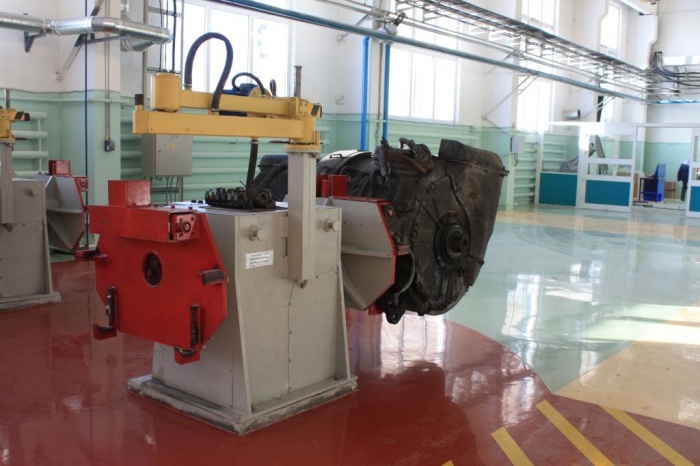

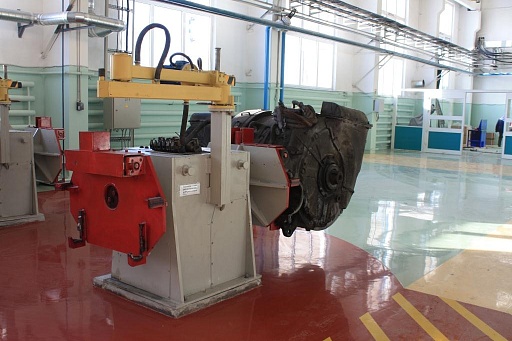

Механизированное рабочее место состоит из рамы, в которой смонтированы два независимых механизма поворота осей, оснащенные электромеханическими тормозами. На оси устанавливаются планшайбы, которые, как правило, изготавливаются под указанный тип тягового электродвигателя. На планшайбах имеются упоры для установки тяговых электродвигателей и механизмы их фиксации. Планшайбы могут осуществлять вращение вокруг своей оси на 3600 в прямом и обратном направлениях. Электрогайковёрт установлен на раме на локтевой консоли и укомплектован необходимым комплектом головок. Управление вращением планшайб осуществляется с пульта установленного на раме механизированного рабочего места, управление вращением электро-гайковёрта осуществляется с выносного пульта расположенного непосредственно на гайковёрте.

С помощью цехового крана тяговый электродвигатель устанавливается на упоры одной из двух планшайб механизированного рабочего места и фиксируется вручную винтовым зажимом. Затем по команде оператора планшайба поворачивает тяговый электродвигатель в положение «Якорь вертикально». Оператор подводит реверсивный электрогайковёрт к болтам крепления подшипникового щита и по команде с выносного пульта производит их откручивание. Электрогайковёрт  приводится в исходное положение и с использованием технологического оборудования не входящего в комплект поставки производится выпрессовывание подшипникового щита, который  цеховым краном передаётся в ремонт. Затем с помощью цехового крана производится выемка якоря. Далее по команде оператора планшайба поворачивает остов тягового электродвигателя в горизонтальное (транспортное) положение и с использованием крана остов перемещается в ремонт. Сборка тягового электродвигателя производится в обратном порядке.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более4,4
Грузоподъёмность планшайбы, кгс, не более6000
Привод вращения планшайбы электромеханический
Привод гайковёрта электромеханический
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1800
Ширина, мм, не более1100
Высота, мм, не более1000
Масса, кг, не более1800

Комплектность

Наименование Кол-во
Кантователь двухсторонний1
Планшайбы2
Реверсивный электрогайковёрт на локтевой подвеске 1
Комплект головок гайковёрта 1
