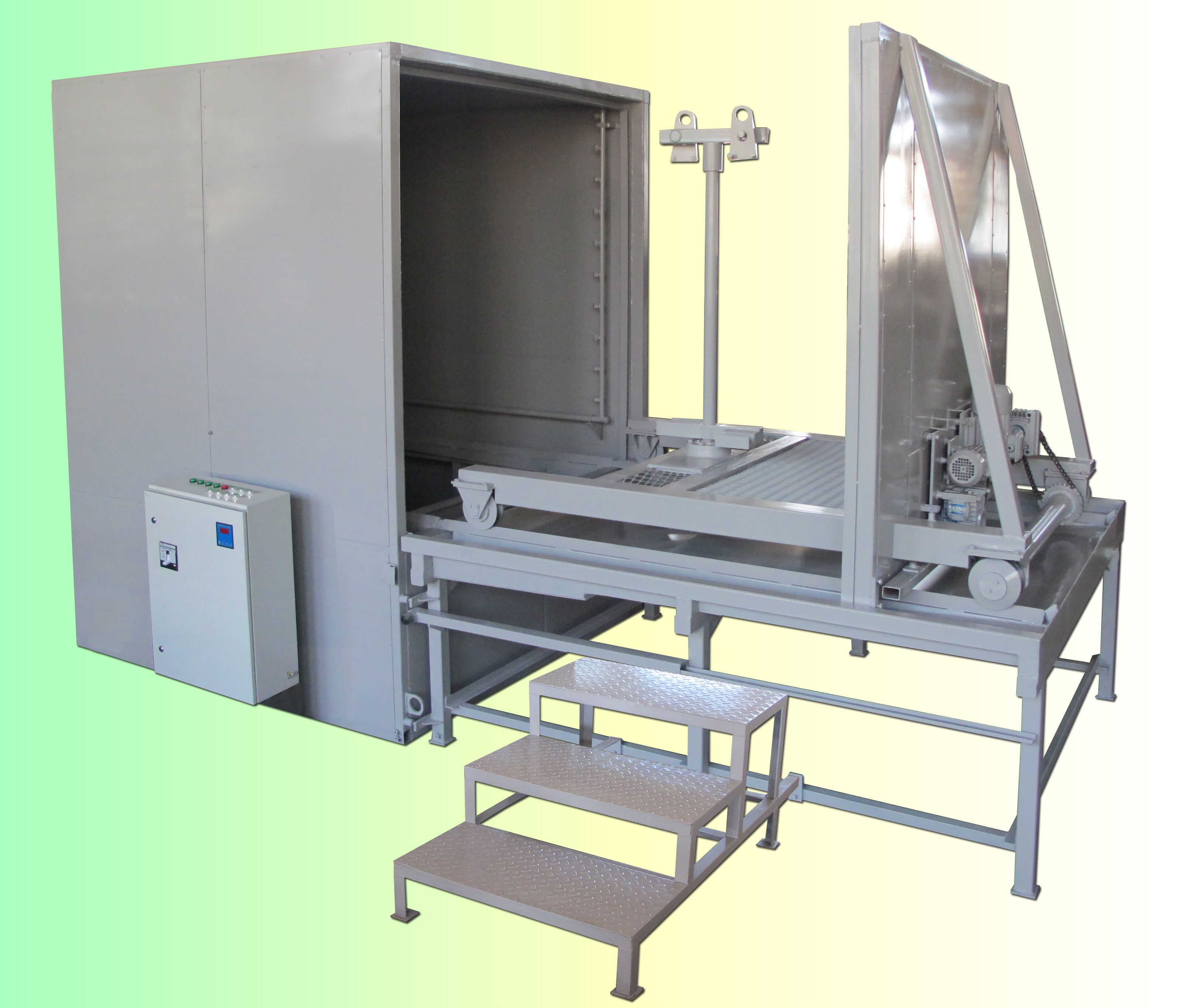

Машина моечная кожухов редуктора тягового электродвигателя

21ДК.443134.017

Предназначена для мойки кожухов редукторов колёсно-моторных блоков локомотивов и колёсно-редукторных узлов электропоездов, при ремонте в условиях депо.

Машина моечная рассчитана на одновременную мойку одного комплекта кожуха (верхней и нижней половин). За счёт вращения опоры, на которую устанавливаются кожуха, обеспечивается более качественная очистка поверхности. Для удобства обслуживающего персонала, предусмотрена технологическая лестница. Конструктивное исполнение моечной машины не требует устройства фундамента, так как она предназначена для монтажа на равный пол. Система автоматического поддержания заданной температуры моющего раствора позволяет экономить электроэнергию используемую для нагрева. Кроме того, имеется система сигнализации о снижении допустимого уровня моющей жидкости.

Моечная машина состоит из основания, являющегося герметичной утеплённой ёмкостью, на которое сверху установлена моечная камера. С лицевой стороны к основанию прикреплена эстакада с направляющими для перемещения выдвижной тележки, на которую в свою очередь установлены механизмы приводов перемещения тележки и вращения опоры с кожухами. Так же на тележке смонтирована панель, которая при закатывании тележки в моечную камеру закрывает лицевую сторону камеры. Для удобства работы обслуживающего персонала к эстакаде, со стороны размещения пульта управления, установлена технологическая лестница.

По команде оператора, включается привод механизма перемещения тележки и она перемещается в положение «под загрузку». Оператор с использованием цехового грузоподъёмного механизма устанавливает кожуха на опору. Затем включает механизм перемещения тележки, и она закатывается в моечную камеру. Далее включается привод механизма вращения опоры и насос, подающий моющий раствор к сопловому аппарату. После завершения цикла мойки кожухов, они с использованием цехового крана перемещаются на позицию ремонта или в накопитель.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более66
Температура моющего раствора, 0С60-90
Грузоподъёмность тележки, кгс, не более500
Частота вращения ложемента кожухов, об/мин, не более5
Общий объём моющего раствора, м³, не более2,7
Скорость движения тележки, мм/с, не более65
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более4984
Ширина, мм, не более4369
Ширина без приступок, мм, не более2278
Высота, мм, не более2833
Масса, кг, не более3500

Комплектность

Наименование Кол-во
Машина моечная, к-т1
Выкатная тележка, к-т1
Шкаф электрический с пультом управления, к-т1
Лестница технологическая, шт.1
