Комплекс ввода-вывода локомотивов из депо под низким напряжением с источником питания бортовой сети
10ДК.565311.001-01
Предназначен для обеспечения возможности перемещения локомотивов внутри ремонтного цеха депо и в непосредственной близости от цеха без привлечения маневрового локомотива, а также для питания бортовой сети локомотива в целях проведения регламентных работ, прокрутки ТЭД при вывешенной колёсной паре и подзарядки аккумуляторной батареи.
Предназначен для обеспечения возможности перемещения локомотивов внутри ремонтного цеха депо и в непосредственной близости от цеха без привлечения маневрового локомотива, а также для питания бортовой сети локомотива в целях проведения регламентных работ, прокрутки ТЭД при вывешенной колёсной паре и подзарядки аккумуляторной батареи.
Технические характеристики
Наименование | Значение |
Напряжение питающей сети, В | 380 |
Частота тока питающей сети, Гц | 50 |
Потребляемая мощность, кВт, не более | 50 |
Выходное напряжение постоянного тока, В, не более | |
- для питания тяговых двигателей | 150 |
- для питания бортовой сети в режиме: | |
номинального напряжения | 58 |
минимального напряжения | 38 |
Выходной ток источника питания, А, не более | |
- тяговых двигателей | 600 |
- бортовой сети | 150 |
Номинальный ток потребления бортовой сетью на одном посту подключения, А, не более | 75 |
Количество пультов управления выносных, шт | 2 |
Количество постов подключения, шт. | |
- к источнику питания тяговых двигателей | 2 |
- к источнику питания бортовой сети | 2 |
Количество постов подключения, работающих одновременно, шт., в режиме питания: | |
- тяговых двигателей | 1 |
- бортовой сети | 2 |
Габариты, размеры
Габаритные размеры | Значение |
Габаритные размеры составных частей системы, мм, не более: | |
- пульт управления выносной | 210х150х300 |
- шкаф силовой | 900х600х1800 |
- поста подключения к источнику питания тяговых двигателей | 130х90х160 |
- поста подключения к источнику питания бортовой сети | 380х230х1100 |
Масса составных частей комплекса, кг, не более: | |
- пульт управления выносной (совместно с приборами звуковой и световой сигнализации) | 20 |
- шкаф силовой (без упаковки) | 300 |
- пост подключения к источнику питания тяговых двигателей | 1 |
- пост подключения к источнику питания бортовой сети | 25 |

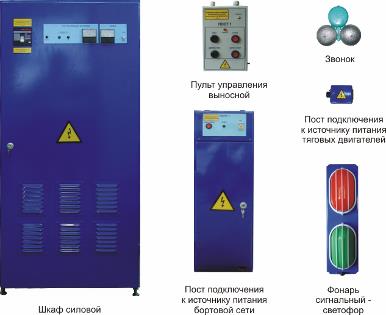

Комплектность
Наименование | Кол-во |
Шкаф силовой, предназначенный для размещения в нём силового оборудования; | 1 |
Пульт управления выносной со звуковой и световой сигнализацией, предназначенные для безопасного выполнения маневровых работ (перемещения электровозов); | 2 |
Пост подключения к источнику питания тяговых двигателей, предназначенные для организации мест подключения локомотивов; | 2 |
Пост подключения к источнику питания бортовой сети, предназначенные для организации мест подключения локомотивов и хранения соединительных кабелей. | |
*Количество выносных пультов управления и постов подключения может быть изменено по согласованию с заказчиком. |
