Камера сушильная пластин дугогасительных камер
21ДК. 065185.004
Предназначена для сушки пластин дугогасительных камер после пропитки водоотталкивающими составами в условиях ремонтного депо.

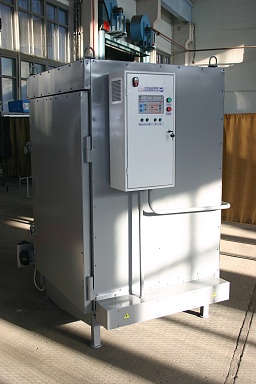

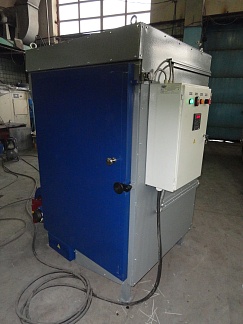

Компактная сушильная камера расположена на опорах на высоте удобной для обслуживания. Пластины дугогасительных камер, подлежащие сушке, располагаются в выдвижной кассете. За счёт использования улучшенной теплоизоляции корпуса и компактных размеров позволяет существенно сократить расход электроэнергии на сушку электрических машин. Управление положением заслонки, определяющей режим циркуляции воздуха в сушильной камере, осуществляется с использованием пневмопривода. Управление режимом сушки и периодичностью открытия и закрытия заслонки выполнено на промышленном контроллере.

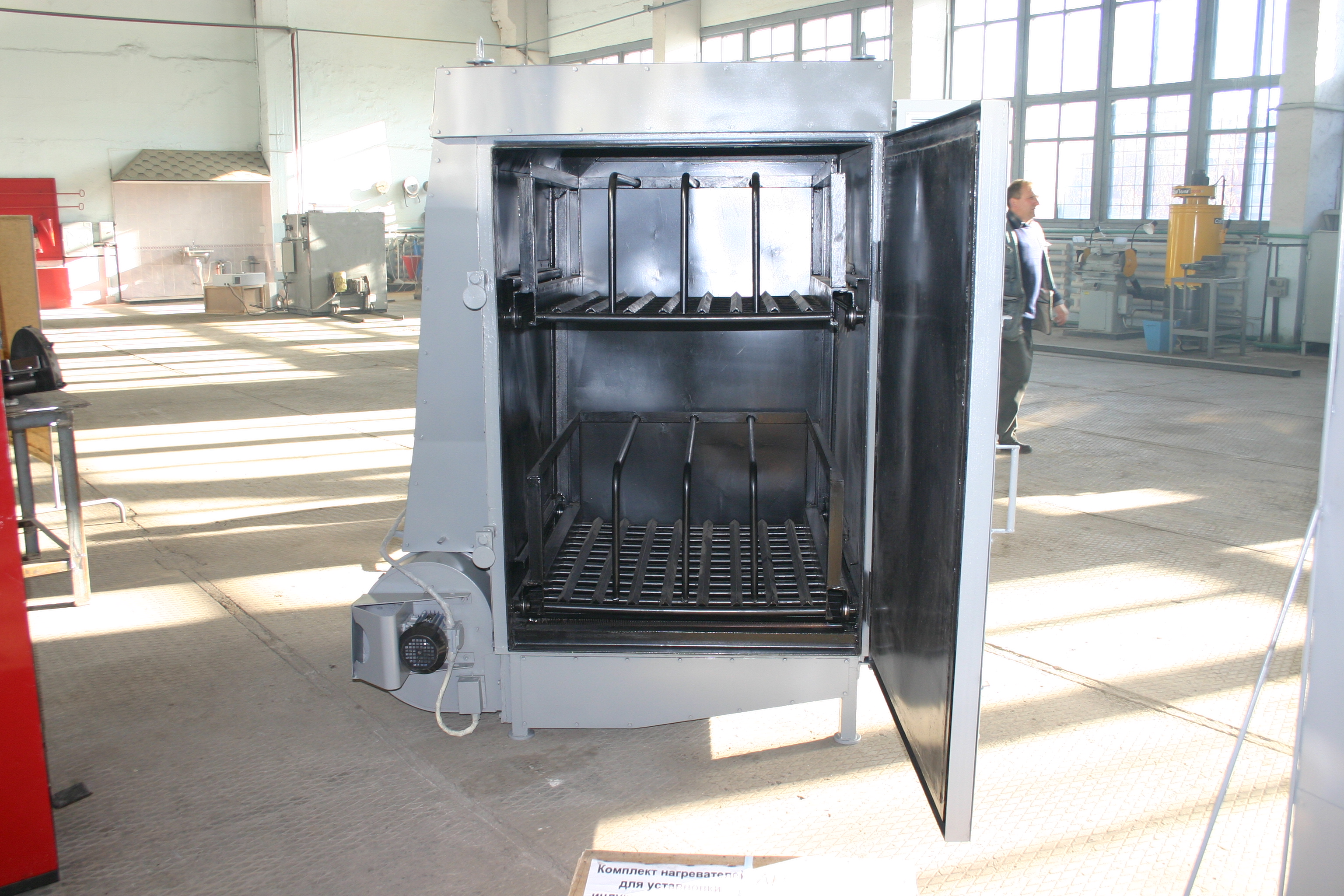

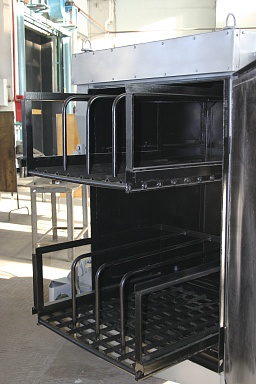

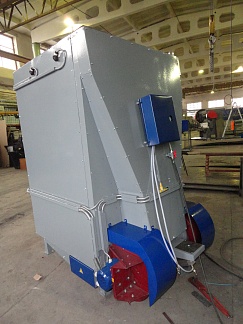

Камера сушильная изготовлена в виде металлической ёмкости прямоугольного сечения с утеплёнными панелями и дверью распашного типа, расположенную на опорах. Нагрев воздуха осуществляется электрическими ТЭНами. Циркуляция воздуха в камере производится центробежными вентиляторами. Управление потоками воздуха по схеме рециркуляции внутри камеры или забор воздуха из цехового пространства с выбросом испарений в вытяжную вентиляцию производится заслонкой с пневмоприводом. Загрузка и выгрузка пластин производится с использованием кассеты, закреплённой в направляющих на роликах внутри камеры.

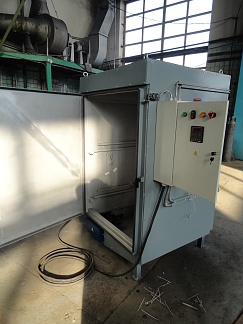

Оператор открывает дверь сушильной камеры, усилием руки выдвигает кассету и производит загрузку пластин дугогасителей . По завершению загрузки задвигает кассету с пластинами в камеру и закрывает дверь. Затем с использованием клавиатуры промышленного контроллера устанавливает температуру, время сушки и периодичности открывания – закрывания заслонки, регулирующей потоки воздуха. После нажатия кнопки «Пуск», сушильная камера работает по заданному алгоритму до завершения цикла сушки и не требует дополнительного контроля. При этом на цифровом дисплее отражаются текущие показания температуры внутри камеры и время оставшееся до окончания цикла сушки.
Предназначена для сушки пластин дугогасительных камер после пропитки водоотталкивающими составами в условиях ремонтного депо.
Компактная сушильная камера расположена на опорах на высоте удобной для обслуживания. Пластины дугогасительных камер, подлежащие сушке, располагаются в выдвижной кассете. За счёт использования улучшенной теплоизоляции корпуса и компактных размеров позволяет существенно сократить расход электроэнергии на сушку электрических машин. Управление положением заслонки, определяющей режим циркуляции воздуха в сушильной камере, осуществляется с использованием пневмопривода. Управление режимом сушки и периодичностью открытия и закрытия заслонки выполнено на промышленном контроллере.
Камера сушильная изготовлена в виде металлической ёмкости прямоугольного сечения с утеплёнными панелями и дверью распашного типа, расположенную на опорах. Нагрев воздуха осуществляется электрическими ТЭНами. Циркуляция воздуха в камере производится центробежными вентиляторами. Управление потоками воздуха по схеме рециркуляции внутри камеры или забор воздуха из цехового пространства с выбросом испарений в вытяжную вентиляцию производится заслонкой с пневмоприводом. Загрузка и выгрузка пластин производится с использованием кассеты, закреплённой в направляющих на роликах внутри камеры.
Оператор открывает дверь сушильной камеры, усилием руки выдвигает кассету и производит загрузку пластин дугогасителей . По завершению загрузки задвигает кассету с пластинами в камеру и закрывает дверь. Затем с использованием клавиатуры промышленного контроллера устанавливает температуру, время сушки и периодичности открывания – закрывания заслонки, регулирующей потоки воздуха. После нажатия кнопки «Пуск», сушильная камера работает по заданному алгоритму до завершения цикла сушки и не требует дополнительного контроля. При этом на цифровом дисплее отражаются текущие показания температуры внутри камеры и время оставшееся до окончания цикла сушки.
Технические характеристики
Наименование | Значение |
Установленная мощность не более, кВт | 25 |
Напряжение питающей сети, В | 380 |
Частота питающей сети, Гц | 50 |
Привод заслонки |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 1722 |
Ширина, мм, не более | 1206 |
Высота, мм, не более | 1969 |
Масса, кг, не более | 700 |
Комплектность
Наименование | Кол-во |
Камера сушильная, к-т | 1 |
Шкаф электрический с пультом управления, к-т | 1 |
Кассета для размещения пластин | 1 |
