Электрокалориферная установка для сушки изоляции тяговых двигателей

21ДК.065185.008

Установка предназначена для сушки изоляции обмоток одновременно двух тяговых электродвигателей под локомотивом в условиях пунктов технического обслуживания и ремонтных предприятий.

Электрокалориферная установка изготавливается в передвижном варианте и обеспечивает в автоматическом режиме выполнение требования изложенных в П.6.2. «Инструкции по подготовке к работе и техническому обслуживанию электровозов в зимних и летних условиях» №ЦТ-814 от 10.04.2001 года.
При наличии в ремонтном депо или ПТОЛ силовых электрошкафов не требует дополнительных работ по прокладке воздуховодов.
Использование термостойких и отличающихся повышенной износостойкость рукавов из полимерных материалов, позволяет существенно увеличить срок службы и отказаться от использования брезентовых присоединительных рукавов.
Использование автоматизированной системы поддержания заданной температуры и соблюдения временных интервалов режима сушки не требует постоянного контроля со стороны ремонтного персонала.
Быстросменные присоединительные фланцы, позволяют использовать установку для сушки любых типов тяговых электрических машин.

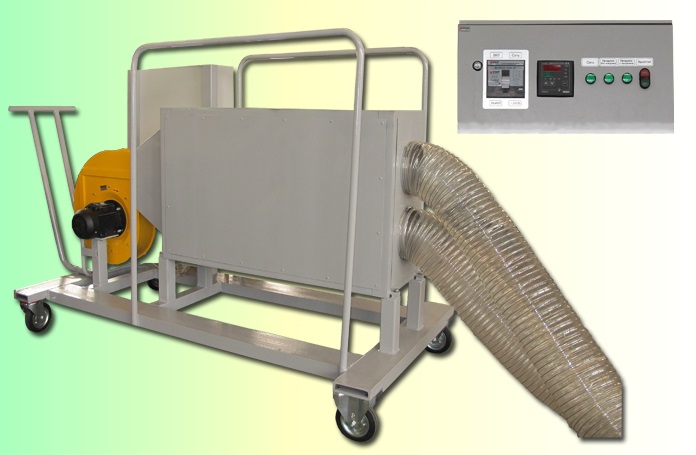

Электрокалариферная установка состоит из рамы установленной на колёса, на которой  установлен калорифер с вентилятором заданной производительности. К двум выходным патрубкам прикреплены рукава из износостойкого и термостойкого полимерного материала. К стороне патрубка, которая присоединяется к тяговому электродвигателю закреплён технологический лючок, аналогичный по габаритам смотровому коллекторному лючку для соответствующего типа электровозов. В шкафу управления установки, расположены реле времени которые позволяют регулировать временные интервалы режимов сушки. На лицевой панель шкафа управления расположен измеритель ПИД-регулятор, имеющий цифровой дисплей на котором отражаются заданная и фактическая температура. Регулятор позволяет устанавливать и поддерживать заданную температуру в пределах 90-100 градусов, управляет работой ТЭНов по обратной связи, в которую включено термосопротивление.

После установки электровоза на ремонтное стойло к нему покатывается электрокалориферная установка. Установка подключается к источнику электропитания. Рукава установки с с использованием технологических фланцев присоединяются к соответствующим ТЭД на место смотровых коллекторных лючков. После нажатия кнопки «Пуск» начинается процесс сушки. Установка работает в двух режимах: режим «Продувка без нагрева» и режим «Продувка с нагревом», о которых оповещают соответствующие им световые индикаторы. Переключение режимов сушки осуществляется автоматически. Процесс сушки начинается с включения вентилятора, который осуществляет продувку тягового электродвигателя в течении 15-20 мин. Затем автоматически включается питание калорифера, при этом температура подаваемого воздуха поднимается до 90-100°. Продувка горячим воздухом осуществляется в течении 1,5 ч ±10мин. Далее нагрев воздуха отключается и включается вновь автоматически через 20-30 мин. Для того чтобы, остановить процесс сушки необходимо нажать кнопку «Стоп».

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более76,1
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Максимальная температура на выходе калорифера, 0С100

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более2232
Ширина, мм, не более1135
Высота, мм, не более1466
Масса, кг, не более400

Комплектность

Наименование Кол-во
Электрокалориферная установка1
Термостойкий рукав длиной 10м2
Технологический присоединительный фланец 2
