Автоматизированный заправочный комплекс контура охлаждения дизеля водой
10ДК.667463.001

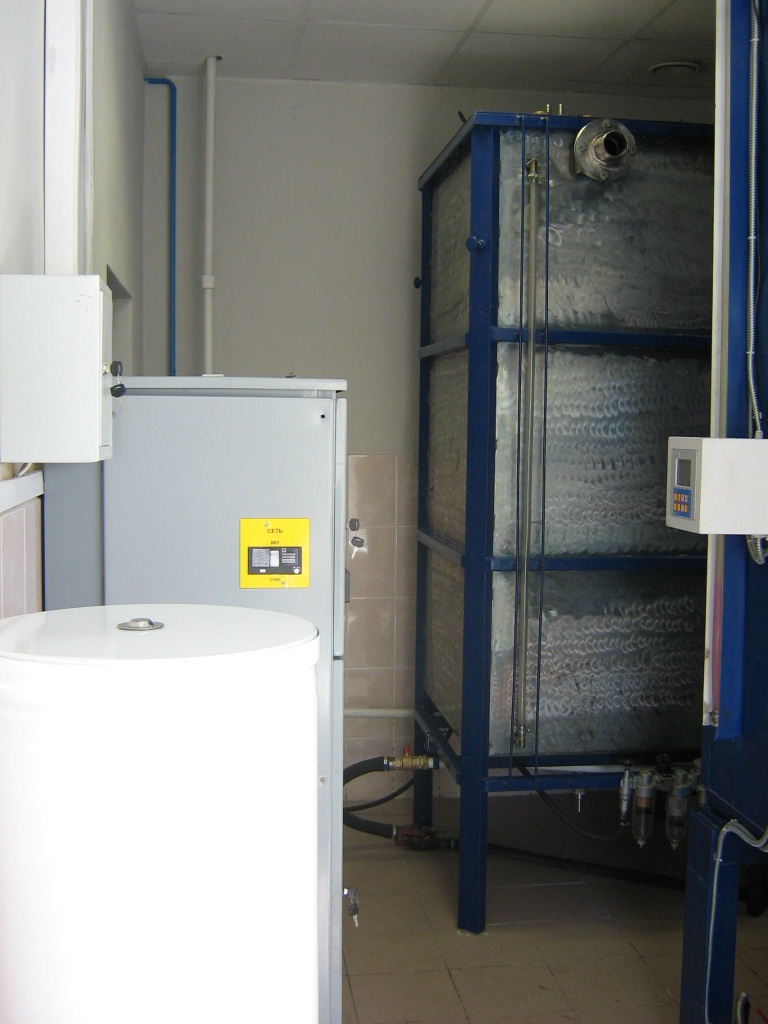

Автоматизированный заправочный комплекс контура охлаждения дизеля водой предназначен для подготовки и заправки воды в контур охлаждения дизельных двигателей тепловозов, автоматизированного контроля и учёта её расхода. Краткое наименование «Комплекс»
Составной частью комплекса является так же дистиллятор. Дистиллированная вода используется для пополнения банок аккумуляторных батарей локомотива.

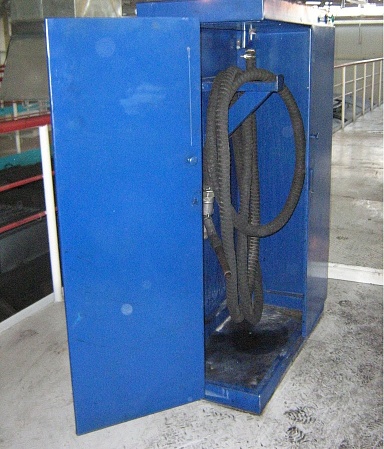

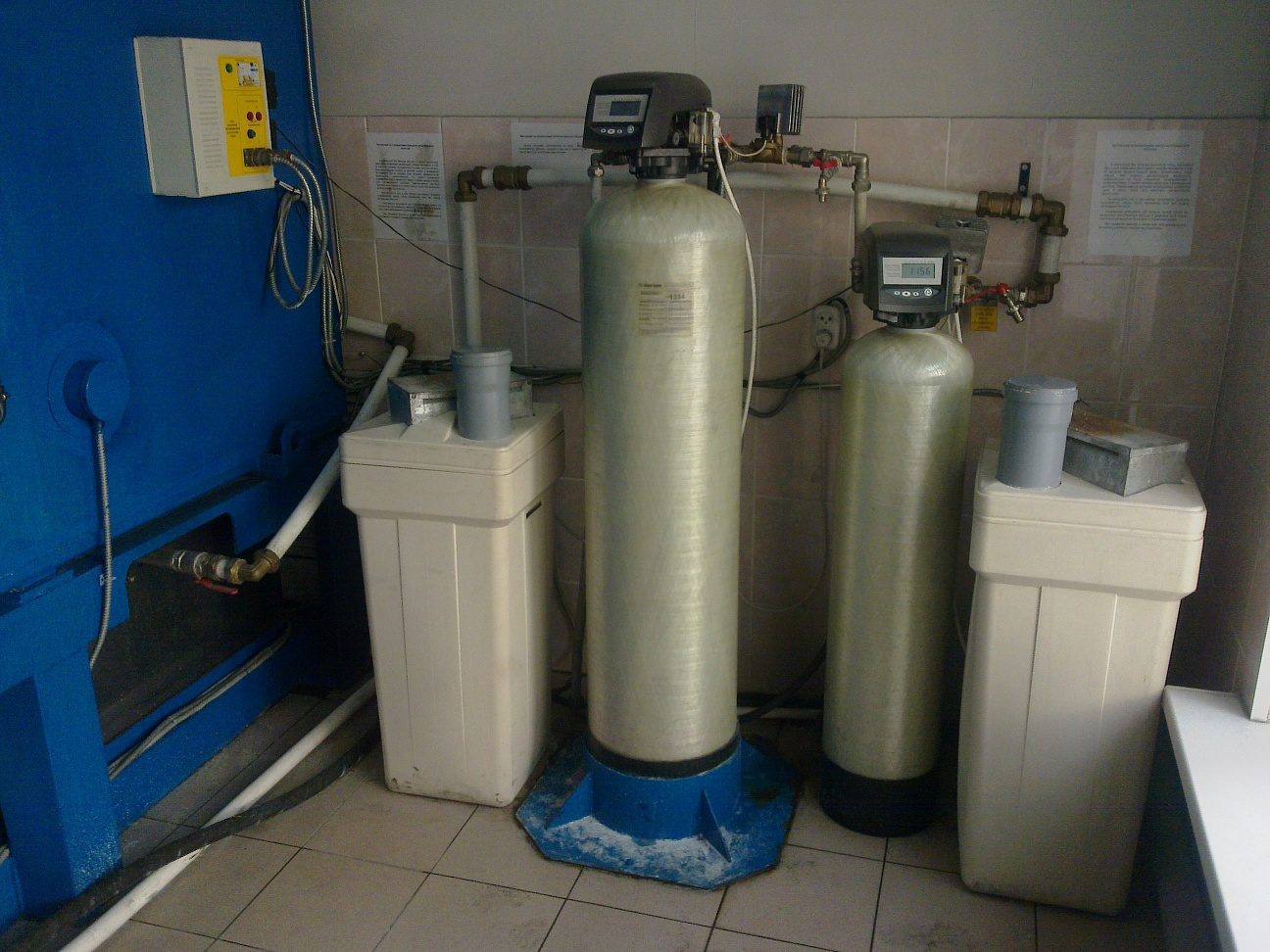

Комплекс позволяет использовать в зависимости от параметров исходной воды очищенную мембранными фильтрами водоподготовительной установки воду или умягчённую в водоподготовительной установке воду, а также отработанную воду, слитую с тепловозов, после её отстаивания и доведения до нужного объёма очищенной водой. Далее после очистки или умягчения в автоматическом режиме определяется значение рН полученной воды и при необходимости добавляется дозированное количество присадки «Инкорт 8М3» для повышения рН или дозированное количество очищенной воды для понижения рН. Дозировка вычисляется программным модулем пульта управления. После перемешивания подготовленная вода автоматически подогревается до температуры устанавливаемой в диапазоне 60,...90°С. Полный объём готовой воды составляет 3,8 куб.м. Далее при необходимости заправки работник включает колонку для заправки локомотивов водой и заливает воду в контур охлаждения дизеля.
Применение автоматизированного заправочного комплекса контура охлаждения дизеля водой позволяет экономить расход воды и присадки, вести их точный учёт, значительно снизить влияние человеческого фактора, а на операциях подготовки воды полностью исключить присутствие работников.
Применение комплекса позволит повысить производительность труда, улучшить условия и безопасность труда, повысит культуру производства.
Автоматизированный заправочный комплекс контура охлаждения дизеля водой предназначен для подготовки и заправки воды в контур охлаждения дизельных двигателей тепловозов, автоматизированного контроля и учёта её расхода. Краткое наименование «Комплекс»
Составной частью комплекса является так же дистиллятор. Дистиллированная вода используется для пополнения банок аккумуляторных батарей локомотива.
Комплекс позволяет использовать в зависимости от параметров исходной воды очищенную мембранными фильтрами водоподготовительной установки воду или умягчённую в водоподготовительной установке воду, а также отработанную воду, слитую с тепловозов, после её отстаивания и доведения до нужного объёма очищенной водой. Далее после очистки или умягчения в автоматическом режиме определяется значение рН полученной воды и при необходимости добавляется дозированное количество присадки «Инкорт 8М3» для повышения рН или дозированное количество очищенной воды для понижения рН. Дозировка вычисляется программным модулем пульта управления. После перемешивания подготовленная вода автоматически подогревается до температуры устанавливаемой в диапазоне 60,...90°С. Полный объём готовой воды составляет 3,8 куб.м. Далее при необходимости заправки работник включает колонку для заправки локомотивов водой и заливает воду в контур охлаждения дизеля.
Применение автоматизированного заправочного комплекса контура охлаждения дизеля водой позволяет экономить расход воды и присадки, вести их точный учёт, значительно снизить влияние человеческого фактора, а на операциях подготовки воды полностью исключить присутствие работников.
Применение комплекса позволит повысить производительность труда, улучшить условия и безопасность труда, повысит культуру производства.
Технические характеристики
Наименование | Значение |
Электропитание | 3/N АС 50Гц, 380В |
Потребляемая мощность, кВт, не более | 100 |
Условия эксплуатации по ГОСТ 15150 | УХЛ 3.1 для колонки |
Габариты, размеры
Габаритные размеры | Значение |
Участок водоподготовки, мм | 6700х3400 |
Бак-накопитель для "Инкорт 8М3", мм не более | 1000х1000х550 |
Бак подготовки воды, мм не более | 2200х1200х2200 |
Бак-накопитель слитой воды, мм не более | 1000х1000х2550 |
Блочная водоподготовительная установка, мм не более | 1765х865х1605 |
Масса: | |
Бак-накопитель для "Инкорт 8М3", кг не более | 140 |
Бак подготовки воды, кг не более | 650 |
Бак-накопитель слитой воды, кг не более | 300 |
Блочная водоподготовительная установка, кг не более | 435 |
Насос центробежный консольный, кг не более | 100 |
Самовсасывающий насос, кг не более | 4,5 |
Силовой шкаф управления, кг не более | 150 |
Колонка для заправки локомотивов водой, кг не более | 250 |
Дистиллятор электрический, кг не более | 150 |
Комплектность
Наименование | Кол-во |
Бак-накопитель для "Инкорт 8М3" | 1 |
Бак подготовки воды | 1 |
Бак-накопитель слитой воды | 1 |
Блочная водоподготовительная установка | 1 комплект |
Насос центробежный консольный | 2 |
