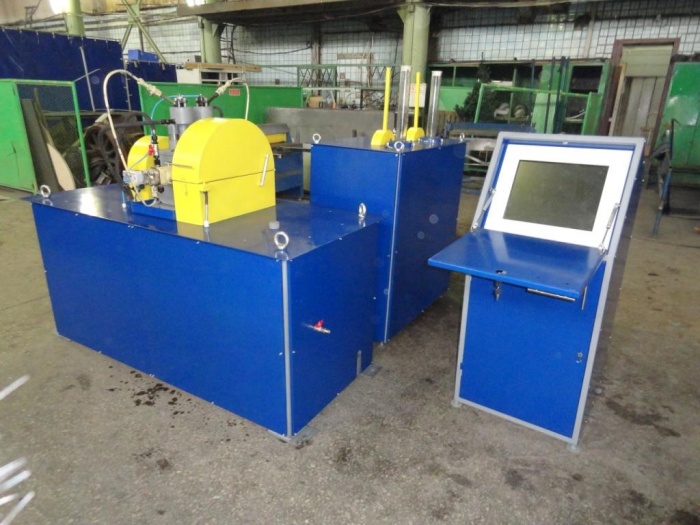

Автоматизированный стенд для обкатки и испытания топливных насосов высокого давления (ТНВД) дизелей типа Д49
21ДК.441439.001
Назначение:
Стенд для обкатки и испытания топливных насосов высокого давления дизелей типа Д49, предназначен для проверки и обкатки одного или двух топливных насосов высокого давления после ремонта и сборки в условиях локомотивных депо и ремонтных заводов.
Функциональные возможности:
• Шесть режимов обкатки в соответствии с инструкцией ТИ711;
• Регулировка начала подачи топлива в соответствии с инструкцией ТИ711;
• Проверка максимальной подачи топлива в соответствии с инструкцией ТИ711;
• Проверка минимальной подачи топлива в соответствии с инструкцией ТИ711;
• Проверка нулевой подачи топлива;
• Установка начального положения рейки;
• Автоматическое управление топливными рейками в зависимости от режима обкатки или испытания ТНВД;
• Автоматическое управление режимами обкатки и испытания ТНВД;
• Контроль и индикация основных параметров на всех режимах обкатки и испытания ТНВД:
o времени обкатки и испытания;
o оставшегося времени обкатки и испытания;
o давления топлива;
o температуры топлива;
o частоты вращения кулачкового вала стенда;
o положение защитного кожуха;
o состояние клапана охлаждения;
o состояние клапанов мерных трубок;
• Поддержание оптимальной температуры топлива;
• Обработка и индикация аварийных ситуаций:
o уменьшение давления топлива ниже разрешенного значения;
o открывание защитного кожуха в процессе обкатки или испытания;
• Наличие кнопки аварийного отключения как на стенде, так и на пульте управления;
• Ведение паспорта испытаний;
• Вывод на экран всех замеров по окончании испытаний и автоматическое занесение данных в паспорт испытаний;
• Ведение архива испытаний;
• Удобная навигация по архиву испытаний;
• Удобная система поиска испытаний в архиве по нескольким критериям:
o дата испытания;
o номер дизеля;
o тип дизеля;
o ФИО оператора;
o номер ТНВД.
Назначение:
Стенд для обкатки и испытания топливных насосов высокого давления дизелей типа Д49, предназначен для проверки и обкатки одного или двух топливных насосов высокого давления после ремонта и сборки в условиях локомотивных депо и ремонтных заводов.
Функциональные возможности:
• Шесть режимов обкатки в соответствии с инструкцией ТИ711;
• Регулировка начала подачи топлива в соответствии с инструкцией ТИ711;
• Проверка максимальной подачи топлива в соответствии с инструкцией ТИ711;
• Проверка минимальной подачи топлива в соответствии с инструкцией ТИ711;
• Проверка нулевой подачи топлива;
• Установка начального положения рейки;
• Автоматическое управление топливными рейками в зависимости от режима обкатки или испытания ТНВД;
• Автоматическое управление режимами обкатки и испытания ТНВД;
• Контроль и индикация основных параметров на всех режимах обкатки и испытания ТНВД:
o времени обкатки и испытания;
o оставшегося времени обкатки и испытания;
o давления топлива;
o температуры топлива;
o частоты вращения кулачкового вала стенда;
o положение защитного кожуха;
o состояние клапана охлаждения;
o состояние клапанов мерных трубок;
• Поддержание оптимальной температуры топлива;
• Обработка и индикация аварийных ситуаций:
o уменьшение давления топлива ниже разрешенного значения;
o открывание защитного кожуха в процессе обкатки или испытания;
• Наличие кнопки аварийного отключения как на стенде, так и на пульте управления;
• Ведение паспорта испытаний;
• Вывод на экран всех замеров по окончании испытаний и автоматическое занесение данных в паспорт испытаний;
• Ведение архива испытаний;
• Удобная навигация по архиву испытаний;
• Удобная система поиска испытаний в архиве по нескольким критериям:
o дата испытания;
o номер дизеля;
o тип дизеля;
o ФИО оператора;
o номер ТНВД.
Технические характеристики
Наименование | Значение |
Напряжение питающей сети, В | 380 |
Частота питающей сети, Гц | 50 |
Потребляемая мощность, кВт, не более | Регулируемый электро¬привод с клиноременной передачей |
Тип ремней | СЗРТ В(Б)-1600 IV кл. ГОСТ-1284.2.-89) |
Объем топливного бака, л | 60 |
Объем используемого масла, л | 7 |
Охлаждение | водяное |
Максимальный объем топлива в измерительной трубке, см3 (мл) | 800 |
Диапазон измерения давления топлива, кгс/см2 | 0 – 5 |
Диапазон измерения температуры топлива, °С | 0 – 70 |
Задание и отсчет числа ходов плунжера ТНВД | от 1 до 999 |
Частота вращения приводного вала, об/мин | 150...880 |
Габариты, размеры
Габаритные размеры | Значение |
Габаритные размеры стенда (ДхШхВ), мм, не более | 1500 х 900 х 1400 |
Габаритные размеры пульта управления (ДхШхВ), мм, не более | 900 х 710 х 1200 |
Масса стенда (сухая), кг, не более | 1100 |
Масса пульта управления не более, кг | 80 |
