Установка обработки пятника, без демонтажа с вагона

21ДК. 041228.002

Установка обработки пятника предназначена для предварительной обработки изношенных поверхностей пятника фрезами под наплавку и окончательной обработки наплавленных поверхностей пятника после наплавки фрезами для придания пятнику необходимых  чистовых размеров и геометрической формы.

Установка обработки пятника входит в состав комплекта оборудования для восстановления пятника грузового вагона без демонтажа его с вагона. За счёт сменного комплекта фрез позволяет выполнять за один проход следующие операции:
- при обточке пятника перед наплавкой придание пятнику правильной геометрической (цилиндрической) формы, расточка шкворневого отверстия под запрессовку ремонтной втулки;
- при обработке пятника после наплавки восстановление рабочих геометрических размеров пятника со снятием фаски.
Использование комплекта оборудования для бездемонтажного восстановления пятника существенно сокращает трудоёмкость и время выполнения по сравнению с демонтажной технологией. Кроме того, полностью исключается возможность смещения центра пятника относительно продольной оси вагона при его установке после ремонта. Конструктивное исполнение в виде отдельного обрабатывающего модуля на транспортировочной тележке, позволяет в комбинации с необходимым количеством наплавочных модулей выполнять заданный объём ремонта пятников в вагоноремонтном предприятии. Для работы с установкой достаточно одного квалифицированного станочника.

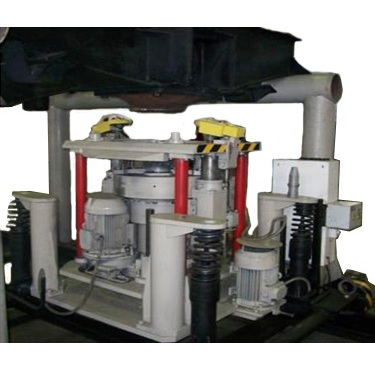

Конструктивно установка обработки пятника изготовлена в виде тележки, на которую установлены механизм подъёма, опускания и фиксации обрабатывающей головки относительно рамы вагона с электромеханическим приводом, обрабатывающая головка с гидромеханическим приводом шпинделей и электромеханическим приводом подачи и вращения головки, гидростанция с электроприводом. Место расположение гидростанции с электроприводом и электропривода механизмов надёжно закрыты водонепроницаемыми кожухами. Кроме того, на раме тележки установлен пульт управления установкой.

Установка для обработки пятника устанавливается цеховым краном на рельсовую колею в меж вагонное пространство и вручную подкатывается по пятник требующий восстановления. Далее:
- При обработке пятника под наплавку производят центровку установки относительно пятника при помощи центровочной оправки. В обрабатывающую головку устанавливают режущий инструмент, который включает в себя две фрезы для обработки опорной поверхности, две фрезы для обработки упорной поверхности и расточную головку для обработки шкворневого отверстия. По команде оператора включаются привода механизма подъёма и фиксации обрабатывающей головки относительно рамы вагона, механизма вращения шпинделей и поворота головки. Подводят режущий инструмент к пятнику и производят его обработку под наплавку. После окончания обработки, режущий инструмент отводят от пятника. Освобождают механизм фиксации установки. Затем включают привод подъёма обрабатывающей головки в реверсивном режиме, и головка установки возвращается в исходное положение. После окончания работы, установку для механической обработки пятника, откатывают от пятника. С использованием оборудования не входящего в комплект поставки, производится запрессовка ремонтной втулки в шкворневое отверстие и её приварка.
- При обработке пятника после наплавки производят центровку установки относительно пятника при помощи центровочной оправки. В обрабатывающую головку устанавливают режущий инструмент, который включает в себя две фрезы для обработки опорной поверхности, две фрезы для обработки упорной поверхности и две фрезы для снятия фаски. По команде оператора включаются привода механизма подъёма и фиксации обрабатывающей головки относительно рамы вагона, механизма вращения шпинделей и поворота головки. Подводят режущий инструмент к пятнику и производят его обработку в чистовой размер. После окончания обработки, режущий инструмент отводят от пятника. Освобождают механизм фиксации установки. Затем включают привод подъёма обрабатывающей головки в реверсивном режиме, и головка установки возвращается в исходное положение. После окончания работы, установку для механической обработки пятника, откатывают от пятника.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более13,5
Напряжение питающей сети, В380
Машинное время обработки одного пятника, мин, не менее17,5
Привод механизма подъема и фиксации головкиэлектромеханический
Привод механизма вращения и подачи головкиэлектромеханический
Привод механизма вращения шпинделейгидравлический

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1862
Ширина, мм, не более2070
Высота, мм, не более1434
Масса, кг, не более780

Комплектность

Наименование Кол-во
Установка механической обработки пятника, к-т1
Комплект металлорежущего инструмента для обработки пятника под наплавку, к-т1
Комплект металлорежущего инструмента для обработки пятника после наплавки, к-т1
ЗИП, к-т1
