Установка наплавки пятника, без демонтажа с вагона

21ДК. 044622.006

Предназначена для автоматической наплавки изношенных и предварительно обработанных до правильной геометрической формы опорной и упорной поверхностей пятника, без его демонтажа с вагона.

Установка наплавки пятника входит в состав комплекта оборудования для восстановления пятника грузового вагона без демонтажа его с вагона. Использование при наплавке пятника двух типов инертных газов аргона и углекислоты позволяет производить наплавку пятника без его демонтажа с вагона, что существенно сокращает время производства работ по сравнению с демонтажной технологией. Кроме того, полностью исключается возможность смещения центра пятника относительно продольной оси вагона при его установке после ремонта. Конструктивное исполнение в виде отдельного наплавочного модуля на транспортировочной тележке, позволяет в комбинации с необходимым количеством обрабатывающих модулей выполнять заданный объём ремонта пятников в вагоноремонтном предприятии. Для работы с установкой достаточно одного квалифицированного сварщика.

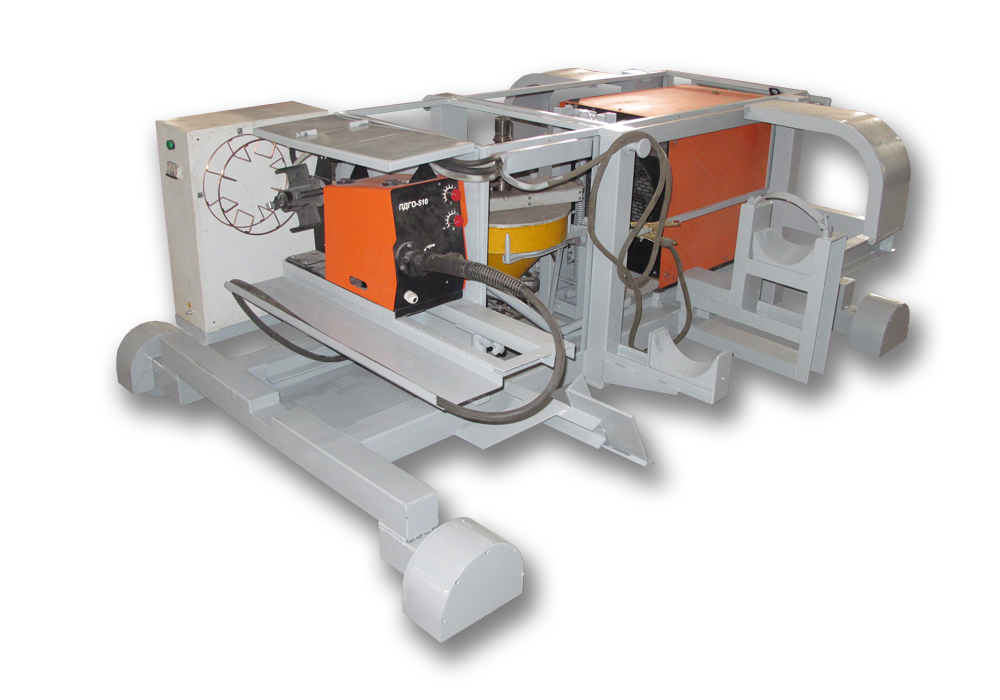

Конструктивно установка наплавки пятника изготовлена в виде тележки, на которую установлены механизм подъёма и опускания наплавочной головки с ручным приводом, наплавочная головка, выпрямитель сварочный ВДУ-506С, механизм подачи сварочной проволоки ПДГО-510. Место расположение сварочного выпрямителя и механизма подачи сварочной проволоки надёжно закрыты водонепроницаемым кожухом. Кроме того,  на тележке расположены ложементы для размещения двух баллонов с инертными газами и пульт управления наплавочной установкой.

Установка наплавки пятника устанавливается с помощью цехового крана на рельсовую колею в межвагонное пространство. Усилием одного человека установка подкатывается под пятник предварительно прошедший обработку по восстановлению цилиндрической формы с использованием установки обработки пятника. Наплавочная головка с использованием механизма подъёма позиционируется относительно шкворневого отверстия и фиксируется там оператором. Механизм подъёма опускается, и тележка откатывается на необходимое расстояние. По команде оператора последовательно в автоматическом режиме производится наплавка упорной и опорной поверхностей пятника. При необходимости наплавки в два слоя цикл наплавки может быть повторен. После окончания наплавочных работ наплавочная головка освобождается от фиксации в шкворневом отверстии и с помощью механизма подъёма устанавливается в исходное транспортное положение, а тележка перекатывается  следующему пятнику, требующему наплавки.

Технические характеристики

Наименование Значение
Установленная мощность без сварочного выпрямителя, кВт1
Номинальный расход защитных газов, л/мин16
Пределы регулирования сварочного тока, А265 - 285
Пределы регулирования сварочного напряжения, В22-24
Диаметр сварочной проволоки, мм, не более1,6
Номинальное время задержки отключения выпрямителя, с3
Номинальное время нарастания скорости подачи проволоки от минимального до установленного значения (мягкий старт), с7
Перемещение сварочной головки вверх-вниз, мм, не более600
Перемещение сварочной головки поперёк вагона, мм, не более200
Перемещение сварочной головки вдоль вагона, мм, не более1064
Напряжение питающей сети, В380
Машинное время при наплавке в 1 слой, минХХ

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более2724
Ширина, мм, не более1731
Высота, мм, не более882

Комплектность

Наименование Кол-во
Тележка установки с механизмами подъёма и опуска НГ, к-т1
Наплавочная головка, к-т1
Выпрямитель сварочный ВДУ-506С, к-т1
Механизм подачи сварочной проволоки ПДГО-510, к-т1
Наплавочная проволока, кг.15
Маска сварщика, шт1
Редуктор с подогревателем, шт2
