Установка нагрева заклёпок
21ДК. 442313.019
Установка предназначена для нагрева заклёпок перед выполнением операции клёпки.
Установка нагрева заклёпок может изготавливаться как в стационарном, так и передвижном вариантах. Осуществляет нагрев заклёпок контактным способом. Имеет две группы контактов для установки нагреваемых заклёпок и систему принудительного жидкостного охлаждения контактов, что существенно повышает производительность установки. Для удобства использования, управление перемещением подвижных контактов осуществляется за счёт педалей.

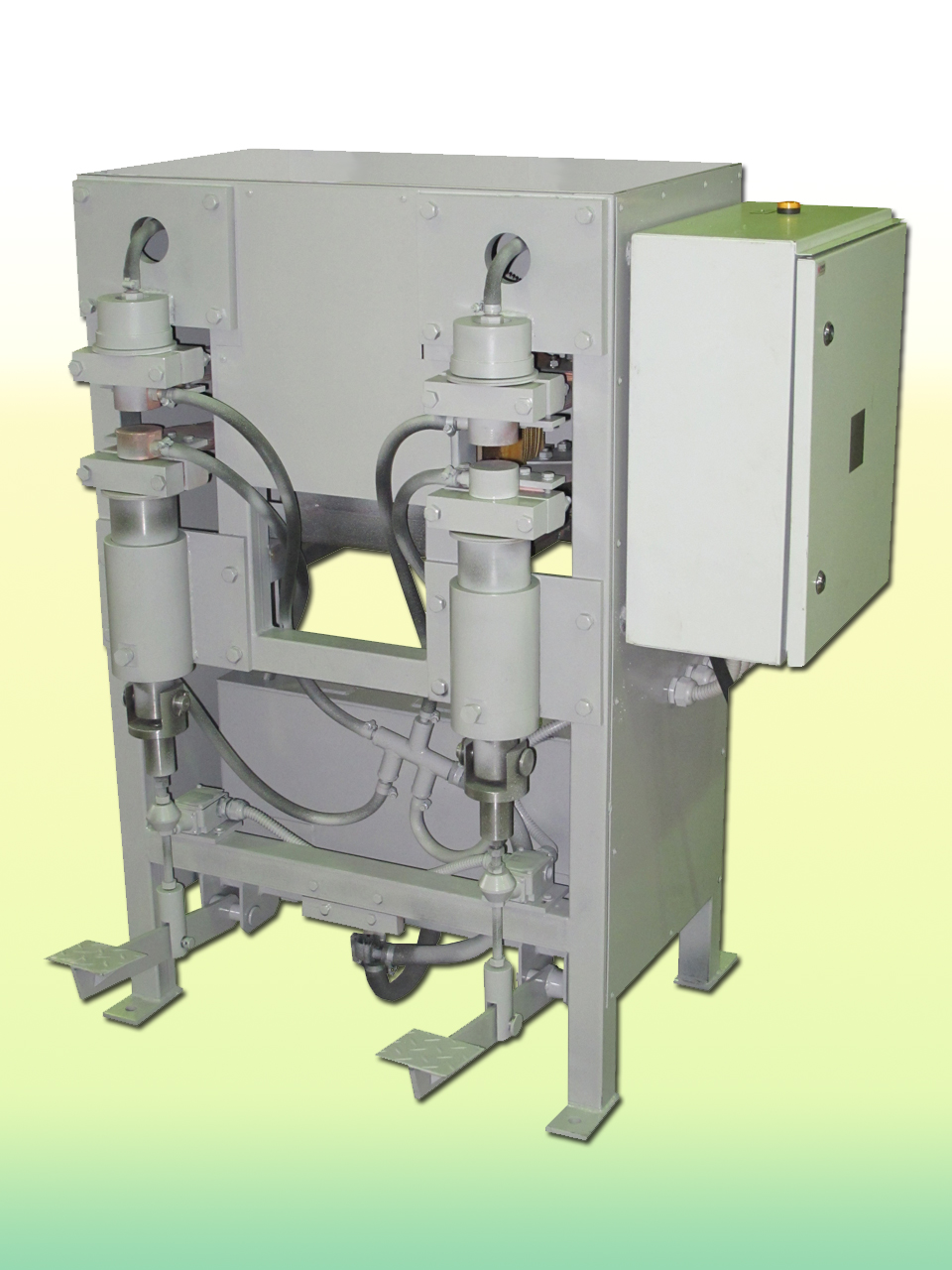

Установка нагрева заклёпок состоит из корпуса в котором смонтированы понижающий трансформатор и ёмкость с охлаждающей жидкостью. На лицевой стороне корпуса установлены две группы подвижных и неподвижных контактов. Подвижные контакты приводятся в движение посредством педалей. Контакты подключены к соответствующей обмотке трансформатора и принудительно охлаждаются жидкостью. На боковой панель корпуса закреплен электрический шкаф управления.
После подключения к сети электропитания установка нагрева заклёпок готова к работе. При необходимости нагрева заклёпки оператор нажатием педаль опускает подвижный контакт, устанавливает между контактами заклёпку и отпуская педаль зажимает заклёпку между контактами. Автоматически включаются трансформатор и насос системы принудительного охлаждения заклёпок. Температура нагрева заклёпки контролируется оператором визуально. После нагрева заклёпки до необходимой температуры оператор захватывая заклёпку щипцами и нажимая на педаль, вынимает её из контактов, при этом трансформатор отключается а система принудительного охлаждения продолжает работать заданный интервал времени. Для обеспечения максимальной производительности для нагрева заклёпок рекомендуется поочерёдно использовать обе контактные группы.
Установка предназначена для нагрева заклёпок перед выполнением операции клёпки.
Установка нагрева заклёпок может изготавливаться как в стационарном, так и передвижном вариантах. Осуществляет нагрев заклёпок контактным способом. Имеет две группы контактов для установки нагреваемых заклёпок и систему принудительного жидкостного охлаждения контактов, что существенно повышает производительность установки. Для удобства использования, управление перемещением подвижных контактов осуществляется за счёт педалей.
Установка нагрева заклёпок состоит из корпуса в котором смонтированы понижающий трансформатор и ёмкость с охлаждающей жидкостью. На лицевой стороне корпуса установлены две группы подвижных и неподвижных контактов. Подвижные контакты приводятся в движение посредством педалей. Контакты подключены к соответствующей обмотке трансформатора и принудительно охлаждаются жидкостью. На боковой панель корпуса закреплен электрический шкаф управления.
После подключения к сети электропитания установка нагрева заклёпок готова к работе. При необходимости нагрева заклёпки оператор нажатием педаль опускает подвижный контакт, устанавливает между контактами заклёпку и отпуская педаль зажимает заклёпку между контактами. Автоматически включаются трансформатор и насос системы принудительного охлаждения заклёпок. Температура нагрева заклёпки контролируется оператором визуально. После нагрева заклёпки до необходимой температуры оператор захватывая заклёпку щипцами и нажимая на педаль, вынимает её из контактов, при этом трансформатор отключается а система принудительного охлаждения продолжает работать заданный интервал времени. Для обеспечения максимальной производительности для нагрева заклёпок рекомендуется поочерёдно использовать обе контактные группы.
Технические характеристики
Наименование | Значение |
Потребляемая мощность, кВт, не более | 34,2 |
Диаметр заклепок,мм | 12 - 25 |
Длина заклепок, мм | 40 - 150 |
Количество контактных групп | 2 |
Время нагрева, мин. | 0,6 - 1,5 |
Hоминальный режим работы, ПН, % | 60 |
Напряжение сети, В | 380 |
Частота, Гц | 50 |
Охлаждающая жидкость | Антифриз |
Объём охлаждающей жидкости л., не менее | 18 |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 770 |
Ширина, мм, не более | 815 |
Высота, мм, не более | 1200 |
Масса, кг, не более | 400 |
Комплектность
Наименование | Кол-во |
Установка нагрева заклёпок | 1 |
Кабель подключения длинна не менее 4 м. | 1 |
