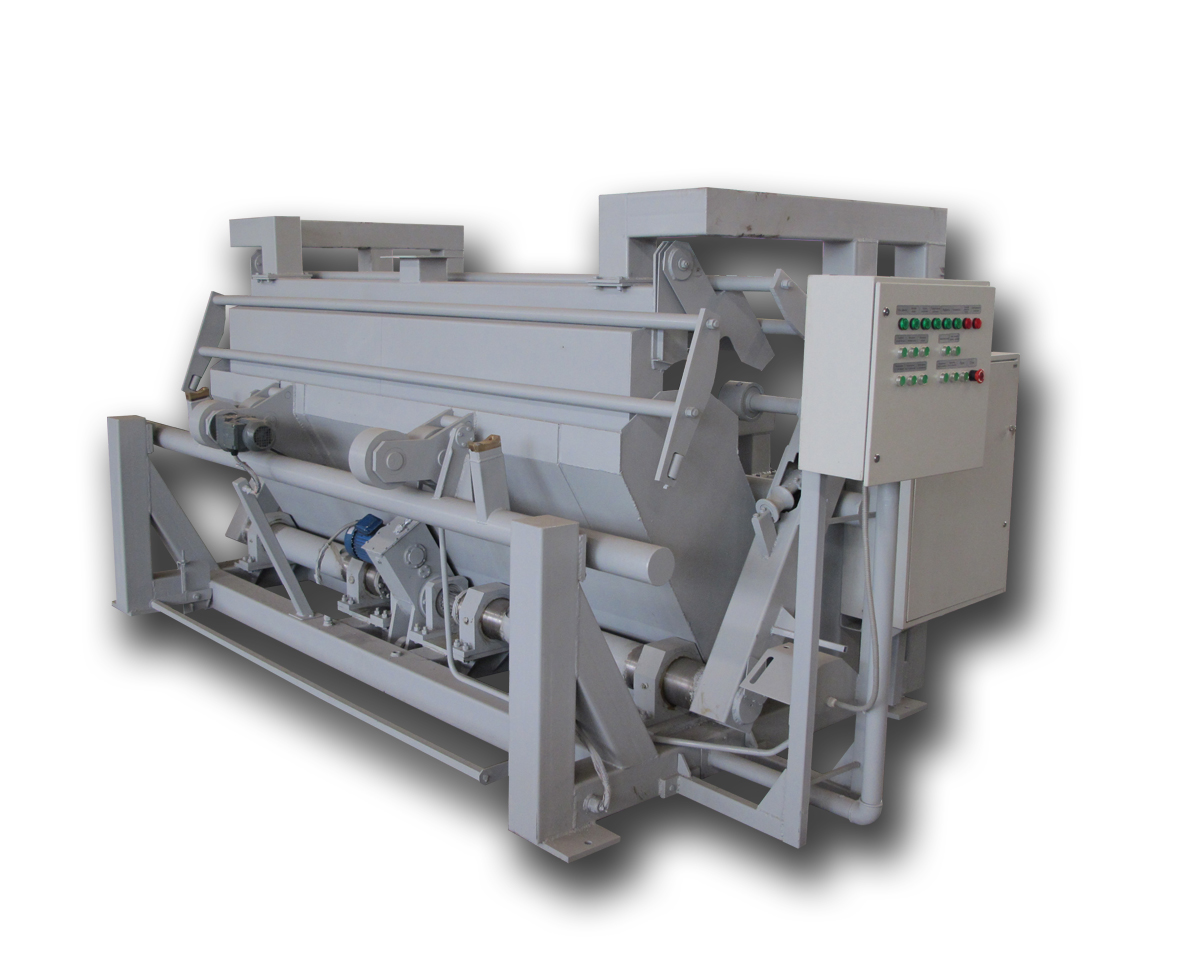

Установка мойки и дефектоскопии осей вагонных колесных пар

21ДК. 443134.014

Предназначена для мойки и визуального осмотра осей вагонных колёсных пар, в условиях участка формирования колёсных пар колёсного цеха вагоноремонтного предприятия.

Установка мойки и дефектоскопии осей за счёт использования оригинального механизма вращения оси с захватом за торцы обеспечивает качественную мойку осей колёсных пар. За счёт использования полимерных материалов в механизме установки исключается контакт оси с металлическими частями установки и возможность её повреждения. Удобное позиционирование и возможность прокручивания оси при её визуальном контроле повышает качество осмотра. Автоматическое поддержание заданной температуры моющего раствора и надёжное утепление ёмкости, позволяют сократить расход электрической энергии.

Конструктивно установка состоит из основания, в котором расположена ёмкость для моющего раствора. В ёмкости установлены ТЭНы для нагрева моющего раствора и датчики уровня. В верхней части основания расположена моечная камера со шторками и сопловым аппаратом, ложемент приёмный для оси, механизм перемещения и вращения оси при мойке, позиция визуального контроля оси. Механизмы перемещения оси и открытия (закрытия) шторок моющей камеры синхронизированы механически. Управление механизмом привода вращения оси на позиции визуального контроля осуществляется ножной педалью. С одной из боковых сторон установки расположены пульт управления и шкаф электрический.

С использованием цехового грузоподъёмного механизма ось загружается на приёмный ложемент установки. Затем по команде оператора ось зажимается за торцы и перемещается в моечную камеру. После закрытия шторок включается нагнетательный насос, подающий моечный раствор к сопловому аппарату и механизм вращения оси. По окончанию цикла мойки оси, насос отключается, шторки открываются, и ось перемещается на позицию визуального контроля. Оператор производит визуальный контроль оси, по мере необходимости проворачивая её путём нажатия на педаль включающую механизм проворота оси.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более60
Температура моющего раствора, 0С60-90
Давление в гидросистеме, МПа, максимальное8
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Привод механизма зажатия оси колёсной парыэлектромеханический
Привод механизма вращения оси колёсной парыэлектромеханический
Привод механизма перемещения оси колёсной парыгидравлический

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более3946
Ширина, мм, не более2525
Высота, мм, не более1870
Масса, кг, не более2250

Комплектность

Наименование Кол-во
Установка мойки и дефектоскопии осей КП, к-т1
Пульт управления, к-т1
