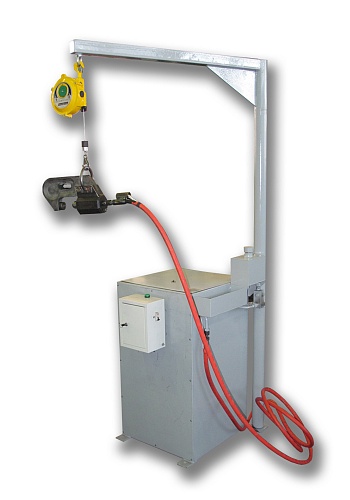

Установка клепки пятника

21ДК.442313.022

Установка клепки пятника предназначена для клепки пятников в условиях вагоноремонтного предприятия.

Установка изготавливается в мобильном варианте. Для удобства использования управление пневмогидравлическим усилителем осуществляется пневмораспределителем с ручным управлением, расположенным на корпусе установки. Для контроля давления в гидросистеме используется манометр. Рекомендуется использовать совместно с установками нагрева заклёпок и монтажа – демонтажа пятника

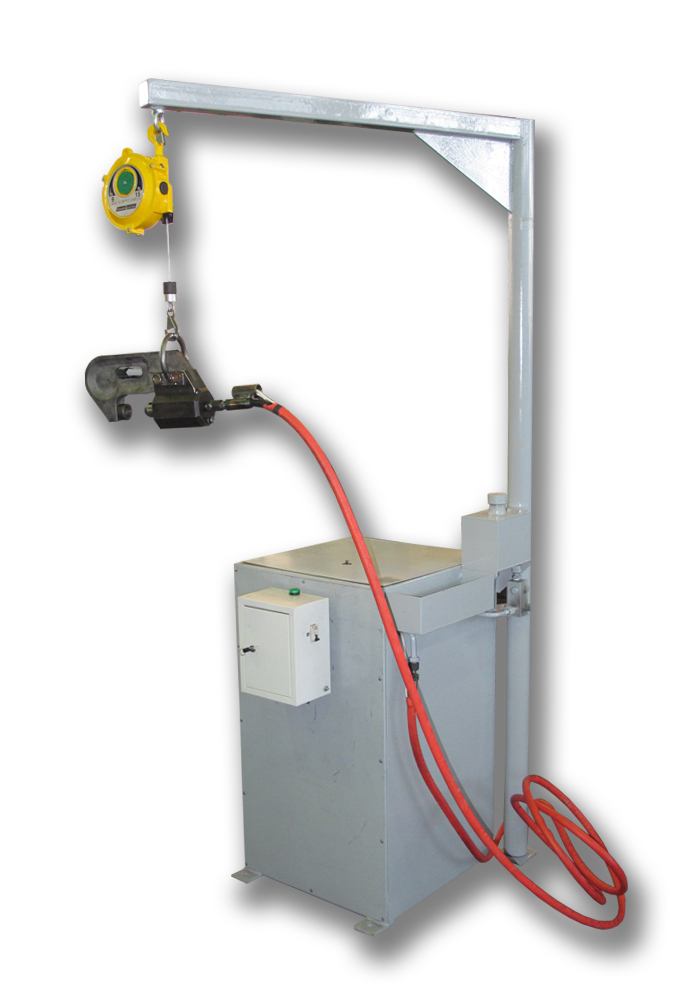

Установка клёпки состоит из корпуса, в котором смонтирован пневмогидравлический усилитель, получающий питание от деповской сети сжатого воздуха. Управление пневмогидравлическим усилителем осуществляется рукояткой пневмораспределителя, расположенной на корпусе.
Корпус установлен на неприводную тележку колеёй 1520 мм. Скоба клепатор соединена с пневмогидравлическим усилителем рукавом высокого давления, помещенным в износоустойчивую оболочку.

Установка клёпки с использованием цехового грузоподъёмного механизма устанавливается на рельсовую колею и вручную перемещается в подвагонное пространство, где подключается к деповской сети питания сжатым воздухом. Предварительно нагретая на установке нагрева заклёпок заклёпка устанавливается в одно из отверстий пятника спозиционированного и поджатого к хребтовой балке установкой демонтажа - монтажа пятников. Оператор позиционирует скобу клепатор и производит клёпку, поворачивая рукоятку, расположенную на корпусе установки. По завершению клёпки, рукоятка отпускается и скоба приходит в исходное положение.

Технические характеристики

Наименование Значение
Давление в гидросистеме, бар, не более318
Давление в пневмосистеме, бар, не более6,2
Усилие клёпки, тн. не менее20

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1320
Ширина, мм, не более1660
Высота, мм, не более908
Масса, кг, не более380

Комплектность

Наименование Кол-во
Установка клёпки с пневмогидравлическим усилителем, к-т1
Рукав высокого давления в износоустойчивой оболочке, к-т1
Скоба клепатор, к-т 1
