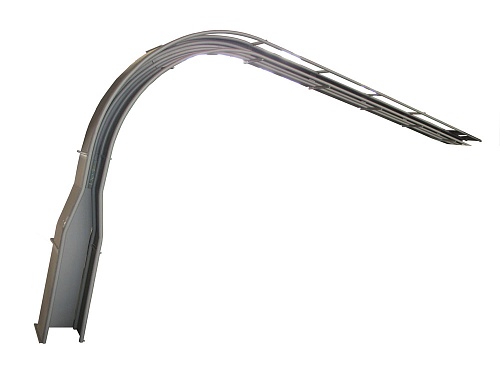

Транспортер подшипников с механизмами подъема, опуска и разворота

21ДК. 442353.562

Предназначен для перемещения подшипников от демонтажно-моечного участка колёсного цеха до роликового отделения и из роликового отделения до позиции монтажа подшипников на ось колёсной пары.
Транспортёр подшипников изготавливается индивидуально в соответствии с Техническим заданием Заказчика.

Позволяет осуществлять перемещение буксовых подшипников в ремонт и из ремонта. При этом полностью исключается ручной труд. Используется автоматической и ручной режимы управления транспортёром. Конструктивное исполнение транспортёра подшипников позволяет сохранять технологические проходы и проезды в колёсном цеху и при необходимости поднимать и опускать подшипники в роликовое отделение, расположенное на втором этаже зданий.

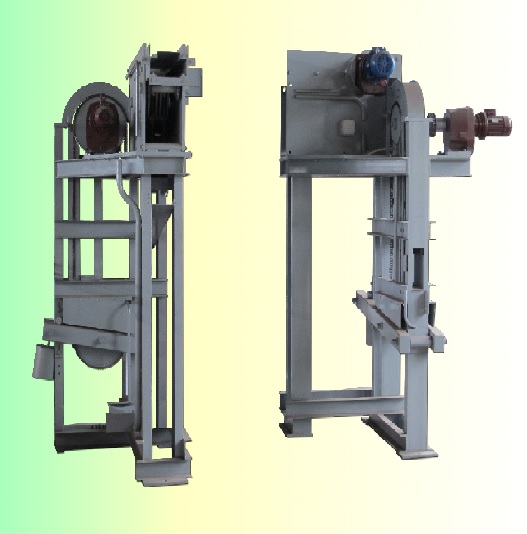

Конструктивно транспортёр состоит из следующих сборочных единиц: подъёмника, опускника, линейных секций транспортёра, лотков, цепей, шкафа электрического, пульта управления.

Описание работы:
Подшипник после мойки в моечной машине попадает на линейный транспортёр подшипников, где с использованием цепи имеющей электромеханический привод перемещается к подъёмнику подшипников. Перед подъёмником, для исключения выпадения роликов в него вставляется технологическое внутреннее кольцо. Далее подшипник поднимается на уровень роликового отделения и попадает в приёмный лоток. Технологическое кольцо вынимается и по лотку подаётся к месту повторного использования. После ремонта в роликовом отделении подшипник по транспортёру поступает к опускнику подшипников, где с использованием опрокидывающего устройства приводится в вертикальное положение и опускается до уровня линейного транспортёра подшипников. Далее транспортёр перемещает подшипники к накопителю на месте формирования буксового узла колёсной пары. Управление транспортёром осуществляется в ручном режиме с пульта управления или в автоматическом режиме в соответствии с алгоритмом, заложенным в программируемый контроллер управления. Проектирование и изготовление комплекса оборудования транспортёра ведётся в соответствии с геометрическими размерами и техническими характеристиками указанными в Техническом задании Заказчиком.

Технические характеристики

Наименование Значение
Установленная мощность электромеханического привода линейной секции, кВт, не более2,5
Скорость транспортёра, мм/сек, не более200
Привод транспортёраэлектромеханический
Установленная мощность электромеханического привода подъёмника\опускника, кВт, не более2,5
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не болеепо ТЗ заказчика
Ширина, мм, не болеепо ТЗ заказчика
Высота, мм, не болеепо ТЗ заказчика
Масса, кг, не болеепо факту

Комплектность

Наименование Кол-во
Линейные секции транспортёра, штпо ТЗ заказчика
Электромеханические привода линейных секций, штпо ТЗ заказчика
Подъёмник подшипников, к-т1
Опускник подшипников, к-т1
