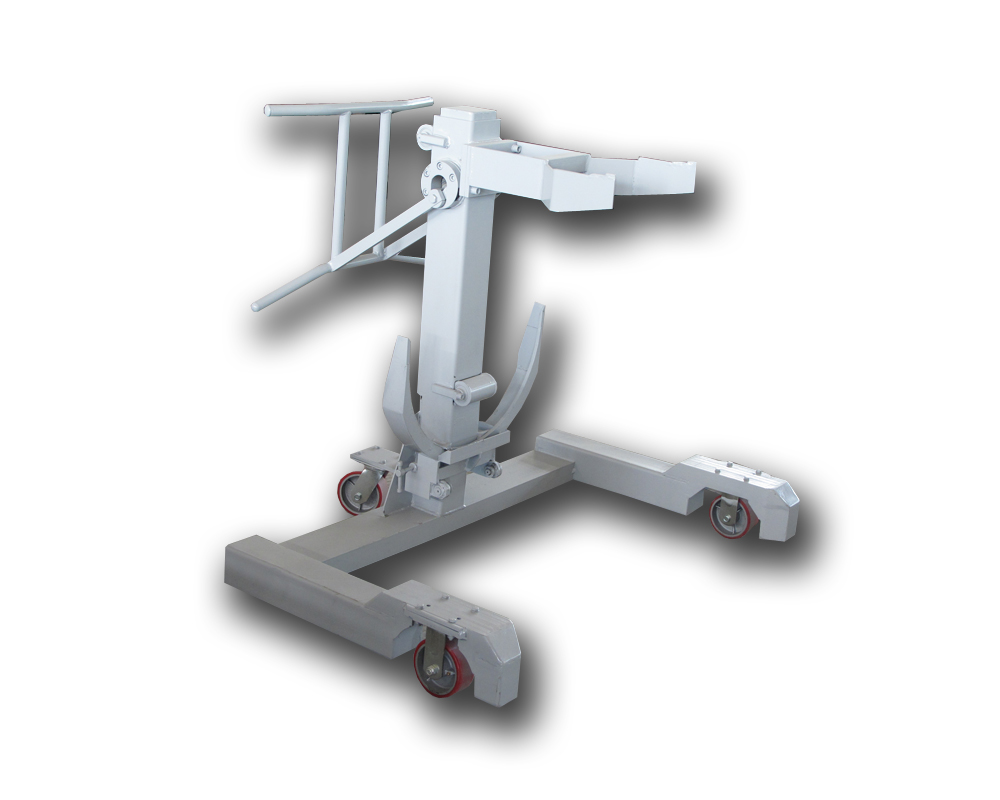

Тележка для транспортировки букс

21ДК.442313.029-205

Предназначена для транспортировки корпусов букс от стола накопителя на участке ремонта букс до приёмного стола с посадочным местом устройства гомогенизации и дозирования смазки, расположенного на позиции буксонадевателя поточной линии сборки колёсных пар на полной ревизии. Имеет дополнительный захват для транспортировки ёмкости со смазкой для заправки гомогенизатора.

Конструктивное исполнение тележки позволяет перемещать и точно позиционировать корпуса букс между технологическими позициями без использования значительных физических усилий ремонтного персонала. Тележка специально спроектирована для совместной работы с устройством гомогенизации и дозирования смазки.

Тележка состоит из рамы установленной на три обрезиненных колеса, одно из которых является поворотным. На раме установлен механизм подъёма и опускания корпуса буксы с приводом от рычага оборудованный захватом для буксы. В нижней части рамы имеется откидной фиксатор для захвата сменной ёмкости для смазки устанавливаемой в гомогенизатор.

Оператор подводит тележку к столу накопителю для отремонтированных корпусов букс, позиционирует захват относительно буксы и нажимая на рычаг захватывает и приподнимает её. Затем перемещается с тележкой к гомогенизатору и до упора задвигает тележку в проём корпуса гомогенизатора, тем самым, позиционируя корпус буксы относительно соплового механизма гомогенизатора. Опуская рычаг тележки с фиксатора оператор устанавливает точно спозиционированный корпус буксы на приёмный стол гомогенизатора.

Технические характеристики

Наименование Значение
Грузоподъёмность, не более , кг.120

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1150
Ширина, мм, не более1294
Высота, мм, не более1325
Масса, кг, не более150

Комплектность

Наименование Кол-во
Тележка, к-т1
