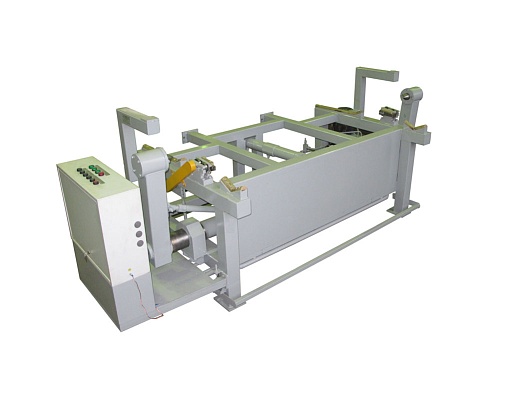

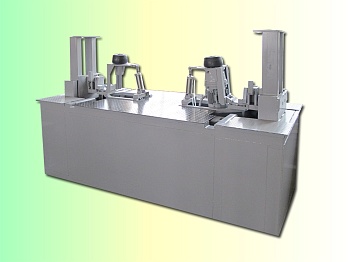

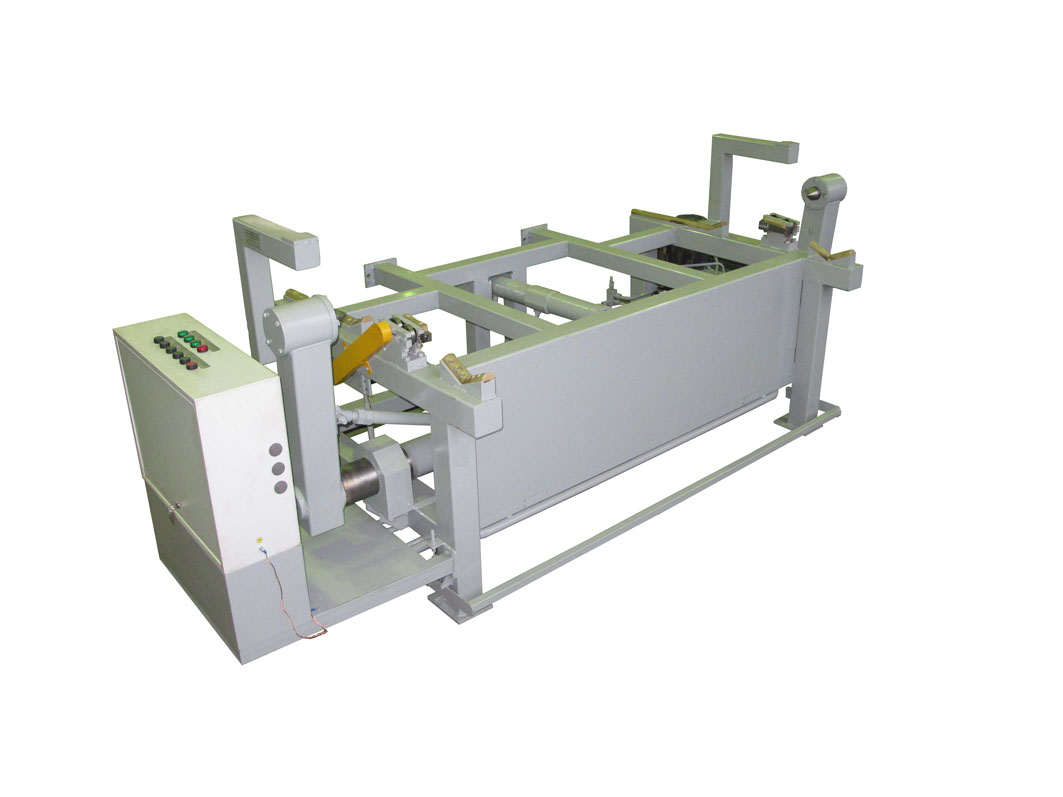

Стенд проверки геометрии колесных пар с комплектом измерительного инструмента

21ДК.441313.003

Предназначен для обеспечения выполнения операций по визуальному осмотру измерения геометрических размеров колёсных пар  с использованием ручного измерительного инструмента в условиях ремонтного предприятия.

С использованием стенда колёсная пара поднимается и медленно проворачивается на высоте удобной для проведения визуального контроля и измерения её геометрии. По сравнению с автоматизированными аналогами, существенно дешевле в изготовлении и последующем содержании. Использование оригинального механизма подъёма и позиционирования колёсной пары, позволяет использовать стенд в составе поточных линий.

Стенд проверки геометрии колёсных пар состоит из рамы на которой смонтирована подводящая рельсовая колея, механизма подъёма с ложементами, механизм привода вращения с и поджима приводного ролика, механизм выталкивания колёсной пары, пульт управления и выносные педали для управления механизмом вращения. В комплект поставки входит ручной измерительный инструмент по перечню согласованному с Заказчиком.

Колёсная пара с использование отдельно стоящего механизма пропуска колёсной пары (в комплект поставки не входит) или вручную закатывается на стенд и позиционируется буксами, относительно ложементов механизма подъёма. По команде оператора колёсная пара поднимается механизмом подъёма на заданную высоту, а ролики , один из которых является приводным, поджимаются пневмоцилиндром механизма поджима к ободу колеса. При необходимости проворота колёсной пары на необходимый угол при измерении, эта операция выполняется посредством нажатия оператором соответствующей кнопки или выносной педали. Для проведения операции визуального контроля, имеется режим непрерывного вращения колёсной пары со скоростью не более 4 об\мин. После завершения операций измерений и осмотра, по команде оператора приводные ролики отводятся от колесной пары, механизм подъёма опускает колёсную пару на рельсовую колею стенда, и при повороте рычага колёсная пара выталкивается со стенда.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более2,5
Скорость вращения колёсной пары, об./мин4
Скорость подъема колесной пары, мм/с23
Время подъёма колёсной пары, сек25
Грузоподъёмность механизма подъёма, т, не более1,5
Давление сжатого воздуха кг\см кв. не менее5
Расход сжатого воздуха, л./цикл2,84
Привод вращения колесной парыэлектромеханический
Привод подъема и опускания колесной парыэлектромеханический
Система поджатия приводного роликапневматическая
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более2530
Ширина, мм, не более1075
Высота, мм, не более1165
Масса, кг, не более2000

Комплектность

Наименование Кол-во
Стенд проверки геометрии КП1
Пульт управления стендом проверки КП1
Выносные педали управления вращением КП2
Комплект ЗИП1
Комплект ручного измерительного инструмента1
