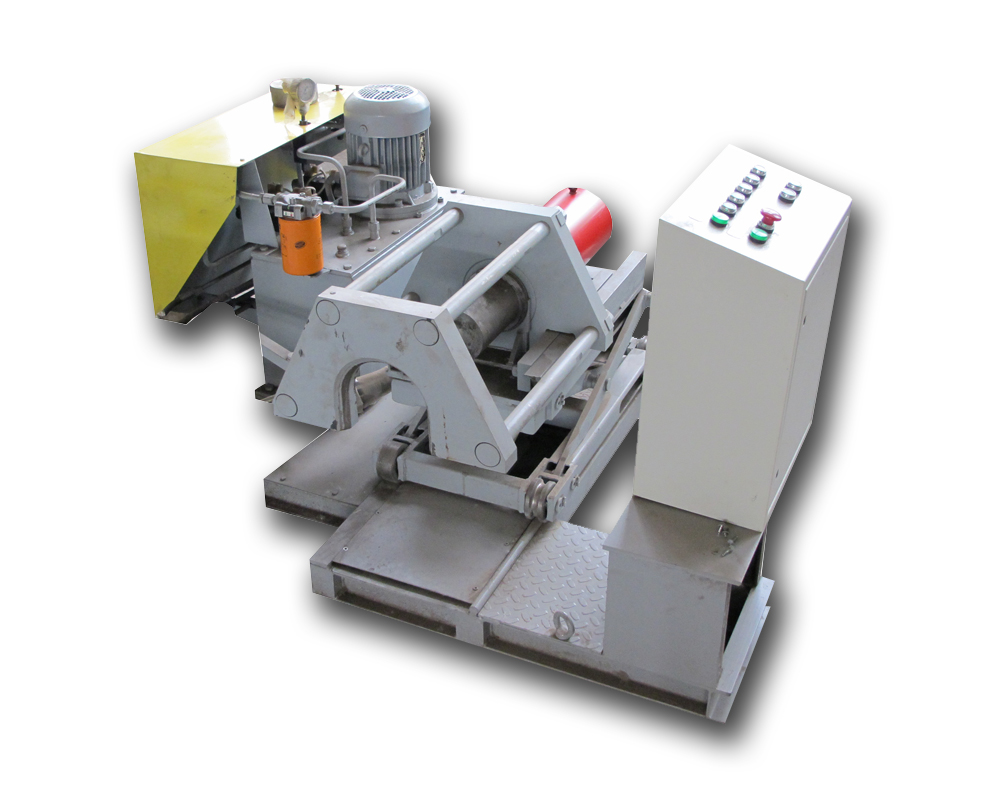

Съемник лабиринтных и внутренних колец подшипника

21ДК.442313.009

Предназначен для «холодной» распрессовки  лабиринтных и внутренних колец подшипника с оси колёсной пары. Предназначен для работы в составе поточной линии демонтажного участка полной ревизии колёсных пар.

Съёмник может работать как локальная позиция для демонтажа на холодную лабиринтных и внутренних колец подшипников, так и в составе поточных линий. Конструктивное исполнение позволяет обеспечить безотказный съём в сочетании с высокой надёжностью механизма съёмника. Отсутствие необходимости подготовки фундамента снижает затраты на подготовительные работы.

Конструктивно съёмник состоит из рамы неподвижной, на которой закреплены гидростанция и пульт управления и рамы подвижной имеющей механизм подъёма с гидравлическим приводом, на которой закреплены захват и гидродократ для распрессовки лабиринтного и внутренних колец подшипников.

По команде оператора подвижная рама поднимается на уровень необходимый для надёжного захвата лабиринтного кольца со стороны колёсного диска. Затем по команде оператора выдвигается гидродомкрат, который своим упором упирается в торец оси и производит снятие лабиринтных и внутренних колец подшипника. При этом подвижная рама свободно перемещается по направляющим неподвижной рамы своей кареткой. Снятые с оси колёсной пары лабиринтное и внутренние кольца подшипников вручную удаляются с цилиндрической части толкателя гидродомкрата.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более3
Привод механизма съёмагидравлический
Привод перемещения рамы с захватомгидравлический
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1520
Ширина, мм, не более1650
Высота при поднятой балке, верхнее положение захвата, мм, не более967
Высота при опущенной балке, нижнее положение захвата, мм, не более706
Масса, кг, не более500

Комплектность

Наименование Кол-во
Неподвижная рама, к-т.1
Гидростанция, к-т.1
Подвижная рама с гидродомкратом, к-т.1
Пульт управления, к-т.1
