Позиция (стенд) дефектоскопии средней части оси колесной пары

21ДК. 441313.001

Стенд дефектоскопии колесных пар предназначен для выполнения технологической операций магнитопорошковой дефектоскопии оси колесной пары с использованием намагничивающего устройства дефектоскопа МД12ПС и вспомогательного оборудования, в условиях ремонтного предприятия.

Скорость вращения колёсной пары установленной в стенд, возможность точного позиционирования намагничивающего устройства в сочетании с комплектом современного дополнительного оборудования и расходных материалов, позволяют с минимальными затратами проводить операцию магнитной дефектоскопии средней части оси колёсной пары.
Комплексная поставка стенда колесных пар в комплекте с дефектоскопом и вспомогательным оборудованием позволяет начать его полноценную эксплуатацию с момента завершения монтажа.
Использование механизма выталкивания колёсной пары после завершения дефектоскопии позволяет использовать вышеуказанную позицию в составе поточной линии подготовки колёсных пар к ремонту.

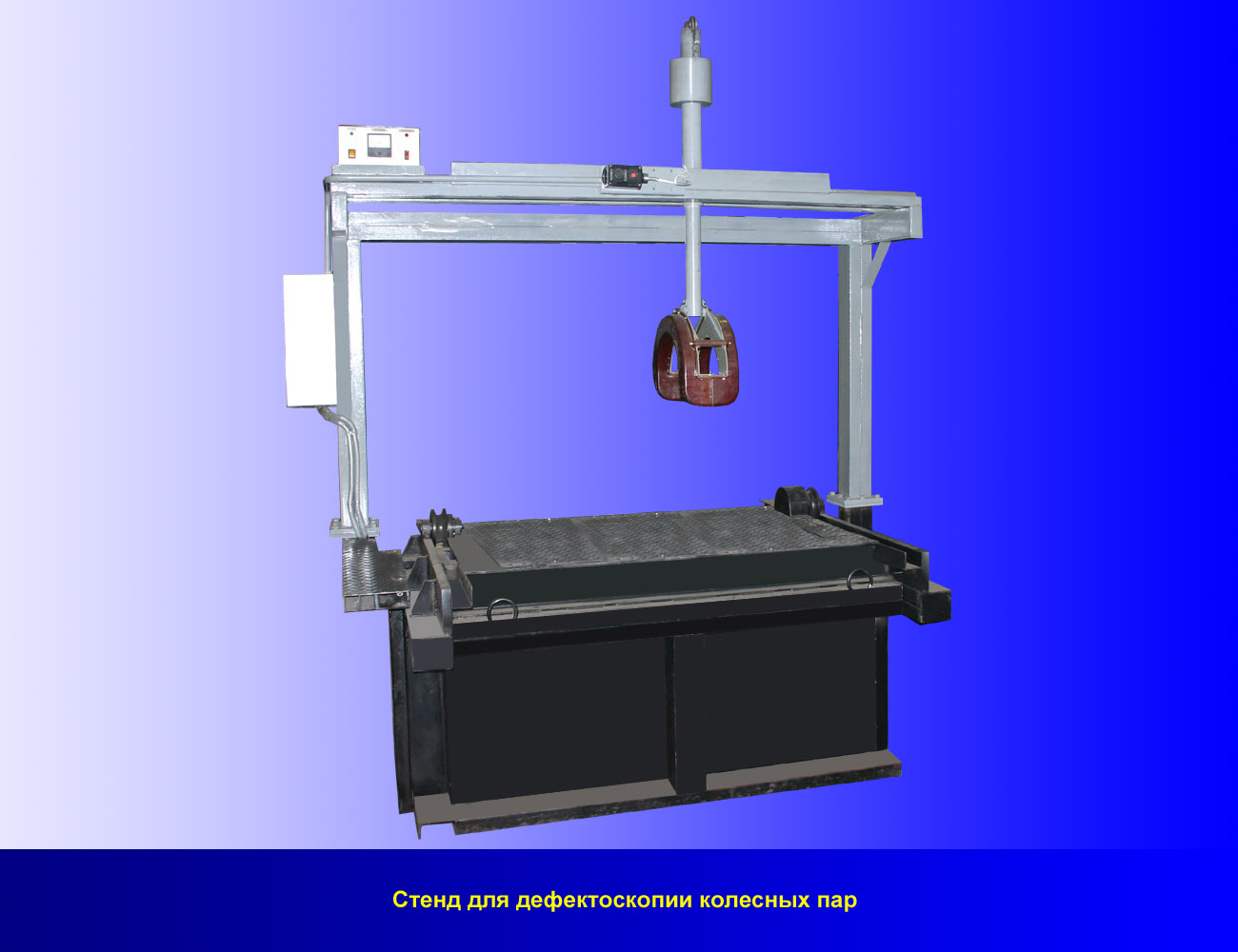

Позиция (стенд) дефектоскопии средней части оси состоит из рамы, в основании которой размещены механизмы привода роликов, гидростация и механизм выталкивания колёсной пары. В верхней части рамы закреплена рельсовая колея с технологическим разрывом в месте расположения роликов. Над рамой установлена П-образная направляющая с кареткой для установки намагничивающего устройства дефектоскопа. Пульт управления закреплен на одной из стоек направляющей. Кроме того, по согласованию с Заказчиком стенд комплектуется дополнительным оборудованием и расходными материалами.

Колёсная пара устанавливается на позицию дефектоскопии с использованием отдельно стоящего механизма пропуска колёсной пары или вручную. Попадая в технологический разрыв, колёсная пара устанавливается на ролики, один из которых является приводным. Оператор вручную устанавливает высоту расположения намагничивающего устройства дефектоскопа относительно оси колёсной пары, затем включает механизм вращения колёсной пары и от руки перемешает каретку с закреплённым на ней намагничивающим устройством вдоль оси. После завершения намагничивания оси, оператор поднимает намагничивающее устройство в крайнее верхнее положение и используя миксер-распылитель магнитопорошковой суспензии МИКРОКОН МАГ696 водный раствор люминисцентного магнитного индикатора СК ЛУ1500Р на намагниченную поверхность оси. Излишки магнитопорошковой суспензии стекают с оси в лоток из немагнитного материала. Осмотр, а в случае необходимости фиксация результатов осмотра ведётся на встроенную видеокамеру осветителя-регистратора светодиодного ОСМ540. После завершения дефектоскопии ось протирается ветошью и по команде оператора выталкивается с позиции с использованием механизма выталкивания.

Технические характеристики

Наименование Значение
Установленная мощность , кВт2,6
Давление в гидросистеме, кгс/см²100
Частота вращения колёсной пары об./мин.2
Ход намагничивающего устройства по горизонтали, мм1350
Ход намагничивающего устройства по вертикали, мм260
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Привод вращения роликовэлектромеханический
Привод выталкивания колесной парыгидравлический

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более2244
Ширина, мм, не более1280
Высота, мм, не более2730
Высота над уровнем пола, мм, не более1898
Масса, кг, не более900

Комплектность

Наименование Кол-во
Стенд дефектоскопии средней части оси колесной пары1
Дефектоскоп магнитопорошковый МД12ПС1
Вспомогательное оборудование по согласованию с Заказчиком
Миксер-распылитель магнитопорошковой суспензии МИКРОКОН МАГ 6961
Лоток из немагнитного материала1
Осветитель-регистратор светодиодный ОСМ5401
Люминисцентный магнитопорошковый идикатор СК ЛУ1500Р (упаковка)1
