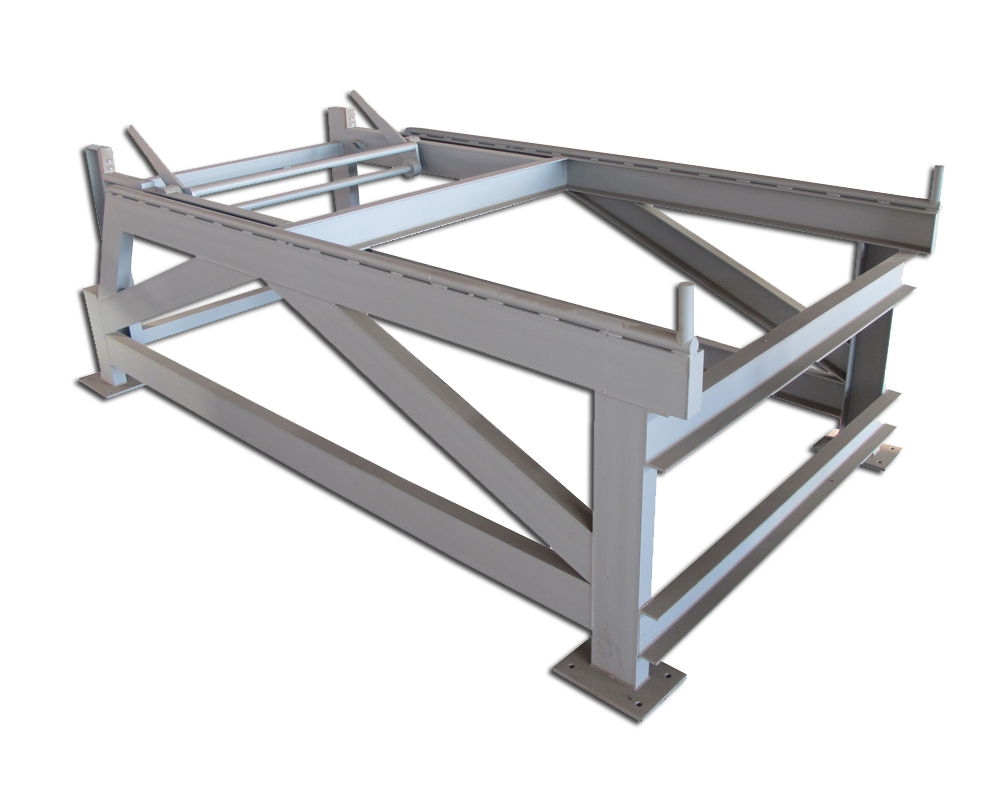

Накопитель осей одноярусный

21ДК. 442313.056

Предназначен для накопления, хранения и перемещения осей колёсных пар из подкранового пространства цехового крана под грузозахватный механизм монорельса или манипулятора перемещающего оси из ремонта и в ремонт в условиях колёсного цеха.

Использование в конструкции накопителя ската, расположенного под расчётным углом и отсекателя осей, позволяет осям, уложенным на накопитель перемещаться под действием силы тяжести без использования каких либо приводных механизмов и точно позиционироваться по одной на месте их захвата грузоподъёмным механизмом тельфера с монорельсом или манипулятора для перемещения осей.

Конструктивно накопитель состоит из металлоконструкции рамы на которой расположения скат и отсекатель. Отсекатель состоит из оси, на которой установлены два рычага с противовесом.

Ось с использованием цехового грузоподъёмного механизма устанавливается на накопитель. Под силой тяжести, ось скатывается по скату  в нижнюю часть накопителя, при этом она нажимает на рычаги отсекателя, и преодолевая усилие противовеса поднимает упоры. Все последующие оси поступающие в накопитель будут останавливаться около упоров. При снятии оси из отсекателя манипулятором для перемещения, рычаги освобождаются и под силой тяжести противовеса упоры пропускают в отсекатель очередную ось, после чего вновь поднимаются.

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более3550
Ширина, мм, не более1765
Высота, мм, не более1110
Масса, кг, не более520

Комплектность

Наименование Кол-во
Накопитель осей одноярусный, к-т1
