Мобильный малогабаритный комплекс для обслуживания всех типов вагонов на ПТО


Мобильный малогабаритный комплекс для обслуживания  всех типов вагонов на ПТО предназначен для выполнения следующих технологических операций:
•    подъем надрессорных балок тележек порожних и груженых вагонов без их отцепки для смены фрикционных клиньев и пружин рессорного комплекта тележек;
•    смена (снятие и постановка) крышек разгрузочных люков;
•    поджим (правку) крышек разгрузочных люков без их снятия с вагона;
•    смена неисправных поглощающих аппаратов любых типов с механизацией разборки-сборки резьбовых соединений;
•    смена автосцепки с механизацией разборки-сборки резьбовых соединений.

Устройство изделия:

1. Устройство для снятия, транспортировки и установки автосцепок с ложементом и гидроприжимом, с двумя РВД (рукав высокого давления) и БРС (быстроразъемными соединениями).
Состав: тележка, гидроцилиндр, прижим, рама.
2. Устройство для смены поглощающего аппарата с двумя РВД и БРС
Состав: рама, ложемент, консоль, балка, устройство для сжатия поглощающего аппарата СПА 30.2 (Рис.2), телескопический гидроподъемник ГЦТ 15.10.6, гидрогайковерт для отворачивания гаек поддерживающий плиты ГВА-200.
3. Устройство для смены пружин тележек и фрикционного клина.
Состав: каркас, консоль, гидроцилиндр с механическим стопорением ГЦМ 30-160, приспособление для замены фрикционного клина.
4. Устройство для правки, смены, транспортировки и закрытия люка.
Состав: рамка, клык, толкатель, гидростойка для правки люка и поджатия ГЦТС- 15/10.
5. Устройство для правки поручней (миниразжим МР-5).

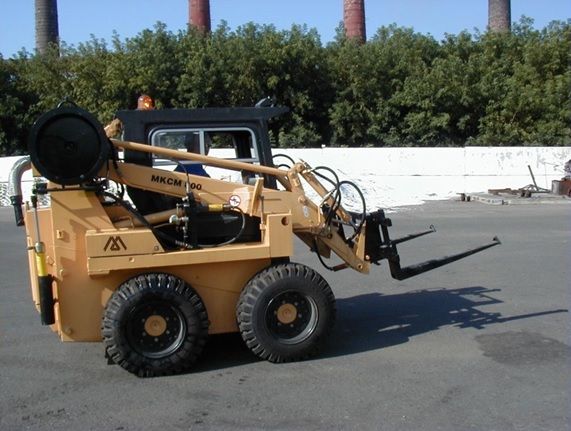

6. Базовая машина МКСМ-800.
Состав: преобразователь давления ПД 2.16-63 (Рис.2), катализатор ИК-12-22 (Рис.3), удлинитель барабанный с РДВ L=10м УБ-15-2шт. (Рис.4), кран-распределитель на 2 магистрали КР-2 с 2-мя РДВ и БРС, ручная насосная станция тип Н.2.63.2.

Комплектность поставки возможна разработка по техническому заданию заказчика специальных приспособлений для улучшения обслуживания подвижного состава.
Базовая машина оборудована преобразователями давления, автономной ручной насосной станцией, КР-2 с РВД и БРС, катализатором снижения выхлопа.

Функциональные возможности

Исключает зависимость от технологических привязок к постоянному ремонтному посту;
Позволяет снизить простой грузовых вагонов в пунктах ПТО;
Позволяет осуществлять безотцепочный ремонт подвижного состава;
Позволяет снизить трудоемкость и улучшить качество ремонта грузовых вагонов.

Технические характеристики

Наименование Значение
Мощность при 2200 об/мин, кВтдо 34
Расход топлива л/час6-8
Скорость передвижения, км/ч12
Давление в гидросистеме, МПа, не менее16
Диаметр соединительных рукавов высокого давления для устройства подъема вагонов и устройства смены люков 9,5
Длина соединительных рукавов высокого давления для устройства подъема вагонов и устройства смены люков 1,6
Допустимое рабочее давление соединительных рукавов высокого давления для устройства подъема вагонов и устройства смены люков 22
Диаметр соединительных рукавов высокого давления для устройства подъема вагонов и устройства смены автосцепного оборудования 9,5
Длина соединительных рукавов высокого давления для устройства подъема вагонов и устройства смены автосцепного оборудования3,5
Допустимое рабочее давление соединительных рукавов высокого давления для устройства подъема вагонов и устройства смены автосцепного оборудования 22
Давление питающей пневмосети, МПаот 0,45 до 0,55
Диаметр и длина питающей трубы пневмомагистрали, мм, не менее 15
Длина питающего пневморукава, м, не менее10
Максимальный вылет оборудования, мм1330
Средний срок службы, лет, не менее 10
Ресурс до первого капитального ремонта, при соблюдении всех требований, лет, не менее 5

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более2500
Ширина, мм, не более1680
Высота, мм, не более2165
Дорожный просвет, мм 200
Масса, кг, не более3630
