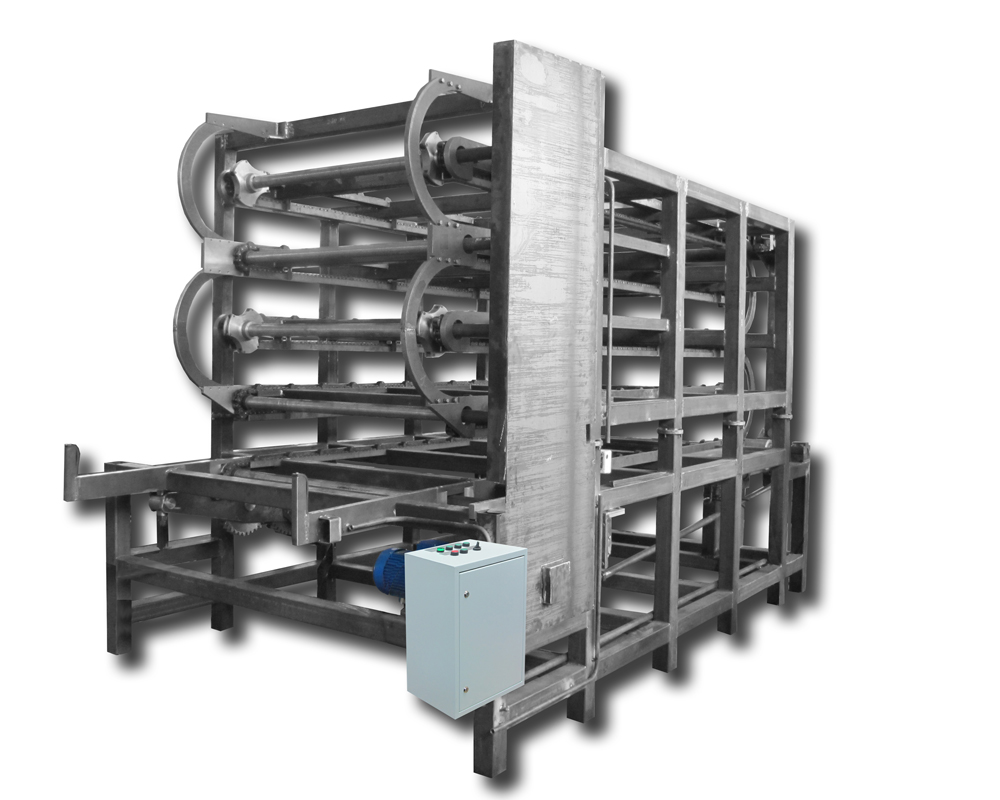

Многоярусный накопитель осей колесных пар

21ДК.442353.566

Предназначен для накапливания, хранения и стабилизации температуры осей колесных пар.

Конструктивное исполнение многоярусного накопителя осей, с учётом его ёмкости – 70 осей, позволяет значительно сократить площадь участка формирования колёсных пар используемую для накопления и термостабилизации осей. Имеется возможность управления многоярусным накопителем, как в ручном, так и в автоматическом режиме управления, что позволяет использовать накопитель в составе поточных линий по формированию колёсных пар.

Многоярусный накопитель осей состоит из: манипулятора с гидравлическим приводом для перемещения оси от предыдущей позиции на верхний ярус накопителя и непосредственно накопителя. Оснащённого цепным механизмом перемещения осей с электромеханическим приводом.

Захват оси и перекладывание ее с предыдущей позиции технологической линии на верхний ярус накопителя происходит с помощью манипулятора, приводимого в действие гидроцилиндром. Перемещение осей по накопителю происходит с помощью цепного транспортера. При каждом подъема манипулятора, происходит продвижение цепей всех ярусов на один шаг. На выходе нижнего яруса накопителя имеется специальный кронштейн, с которого ось снимается грузоподъемным механизмом. Для непрерывной работы цепного транспортера накопителя, предусмотрен режим «Подача оси», при котором транспортер движется под действием электропривода. Для автоматизации работы накопителя предусмотрена система датчиков. Управление работой накопителя может производиться как с отдельного пульта управления, так и в составе автоматизированной линии (в зависимости от требований Заказчика).

Технические характеристики

Наименование Значение
Установленная мощность, кВт3
Максимальное давление в гидросистеме, МПа8
Привод передвижения цепиэлектромеханический
Привод манипуляторагидравлический
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Максимальное количество осей в накопителе, шт.70

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более6020
Ширина, мм, не более2600
Высота, мм, не более3143
Масса, кг, не более2500

Комплектность

Наименование Кол-во
Манипулятор осей, к-т.1
Многоярусный накопитель осей, к-т.1
Шкаф электрический с пультом управления,к-т1
