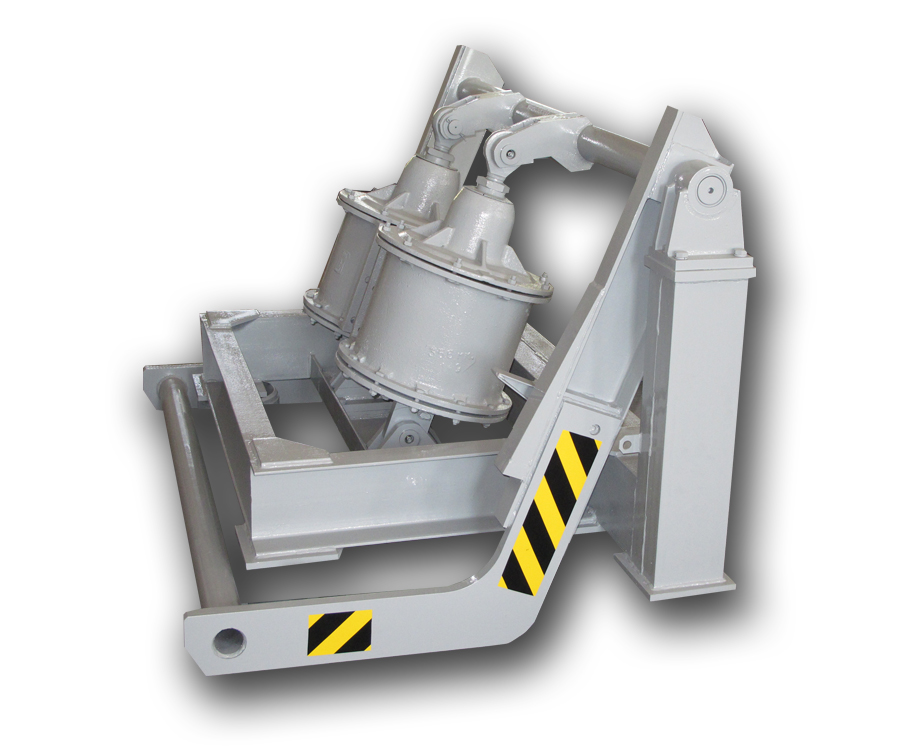

Механизм подъема (опуска) колесной пары

21ДК.442313.003 (21ДК.442313.004)

Механизм подъёма (опуска) колёсной пары предназначен для перемещения колёсной пары с рельсовой колеи расположенной на «нулевой» отметке колёсного цеха на рельсовую колею расположенную на повышенном пути (эстакаде), обычно на отметке +600 мм. и последующего опуска колёсной пары после прохождения её по эстакаде.

Механизм подъёма (опуска) колёсной пары обеспечивает подъём (опуск) колёсной пары на эстакаду или повышенный путь (с эстакады). Высота подъёма (опуска) согласовываются с Заказчиком. Управление механизмом осуществляется с пульта управления расположенной рядом технологической позиции или в автоматическом режиме по алгоритму заложенному в программу. Может быть использован в составе поточных линий по ремонту колёсных пар.

Конструктивно механизм состоит из рамы, на которую смонтированы пневматический привод механизма подъёма (качалки), рычаги, кронштейны и сам механизм подъёма.

Колёсная пара закатывается на раму механизма подъёма, по команде оператора включается пневмопривод механизма подъёма, который своими рычагами захватывает колёсную пару и поднимает её на заданную высоту, устанавливая на повышенный путь. Операция опуска колёсной пары осуществляется в обратном порядке. После завершения цикла подъёма (опуска) колёсной пары механизм автоматически приводится в исходное состояние.

Технические характеристики

Наименование Значение
Давление сжатого воздуха, кг/см²6-10
Привод механизма подъёмаПневматический

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1470
Ширина, мм, не более1985
Высота, мм, не более970
Масса, кг, не более586

Комплектность

Наименование Кол-во
Механизм подъёма (опуска) колёсной пары, к-т.1
Комплект для подключения механизма, к-т. 1
