Механизированная линия для перемещения осей колесных пар

21ДК.442353.565

Предназначена для перемещения осей колёсных пар по эстакаде в межцеховом пространстве, в условиях колёсных мастерских ремонтного предприятия.

Конструктивное исполнение транспортировочной тележки и эстакады для её перемещения позволяет обеспечить надёжный захват и перемещение осей подвижного состава от пресса для разборки колёсных пар до участка по ремонту осей через технологические проходы и проезды, межцеховые пространства, не оборудованные грузоподъёмными механизмами. Возможна работа, как в ручном, так и в автоматическом режиме управления. Рекомендована для использования с одноярусными накопителями осей с отсекателями по одной оси. Использование тележки данного конструктивного исполнения позволяет существенно сэкономить время за счёт отказа от использования цеховых грузоподъемных механизмов для погрузки и разгрузки оси с тележки напольного исполнения.

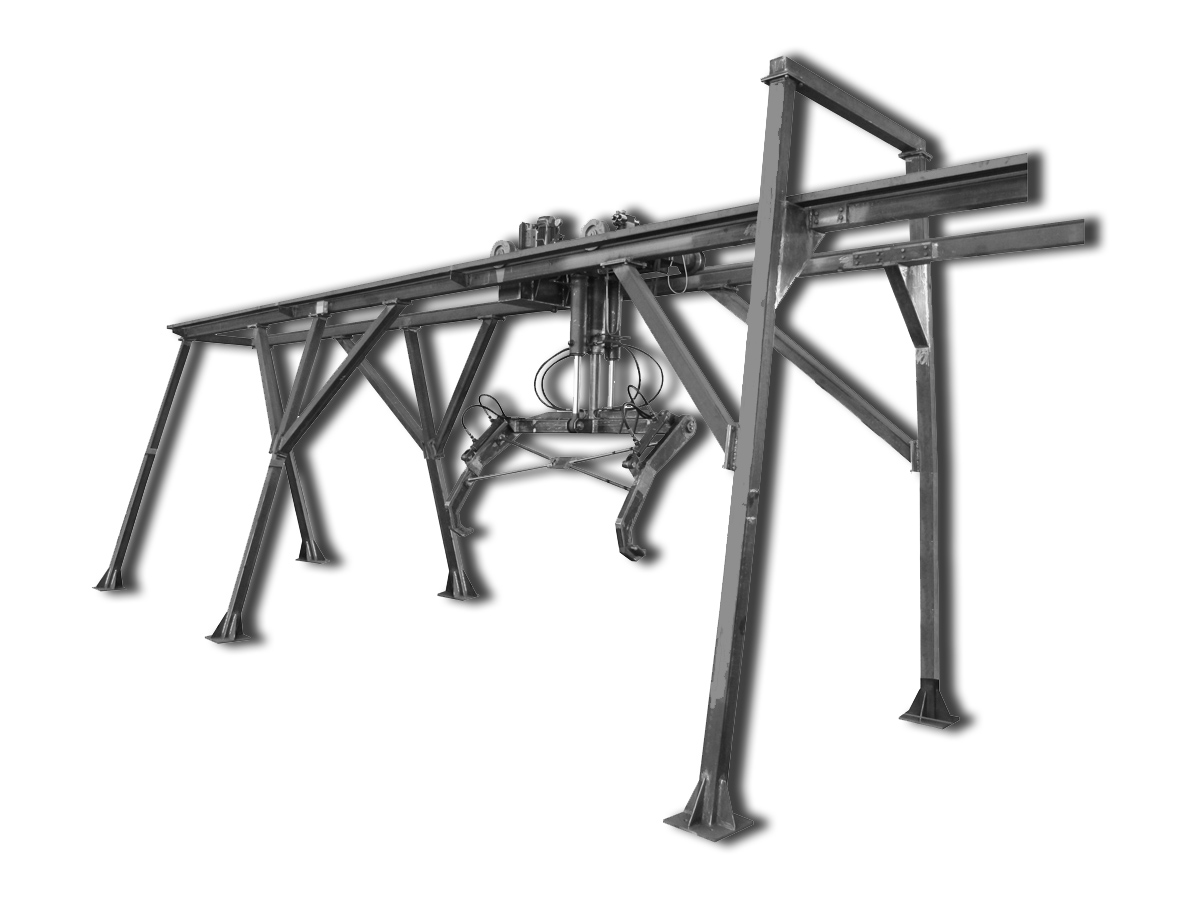

Конструктивно тележка состоит из эстакады, на которой по двум направляющим перемещается самоходная тележка, оснащённая захватом оси, механизмом подъёма и опускания оси, гидростанцией, электромеханическим приводом перемещения тележки. Электропитание тележки осуществляется через кабель, уложенный в полимерную цепь, расположенную в лотке, закреплённом на эстакаде. Управление тележки осуществляется с пульта управления оператором в ручном или автоматическом режиме.

После разборки колёсной пары ось требующая перемещения на участок по ремонту осей помещается в одноярусный накопитель осей с отсекателем по одной оси, расположенный непосредственно под эстакадой тележки. По команде оператора тележка своим захватом фиксирует ось, поднимает её с накопителя и перемещает её на накопитель «Оси в ремонт», расположенный на участке по ремонту осей. При движении в обратную сторону тележка аналогично захватывает и перемещает ось после ремонта в накопитель осей подготовленный к формированию колёсных пар.

Технические характеристики

Наименование Значение
Грузоподъемность, т1,5
Установленная мощность, кВт4
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Привод передвижения тележкиэлектромеханический
Привод рамы с траверсой (вверх, вниз)гидравлический
Привод захватовгидравлический

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не болеепо заявке
Ширина, мм, не более2822
Высота, мм, не более3625
Масса, кг, не более600

Комплектность

Наименование Кол-во
Тележка с захватами, к-т1
Эстакада, к-т1
Щит управления, шт.1
Шкаф электрический, шт.1
