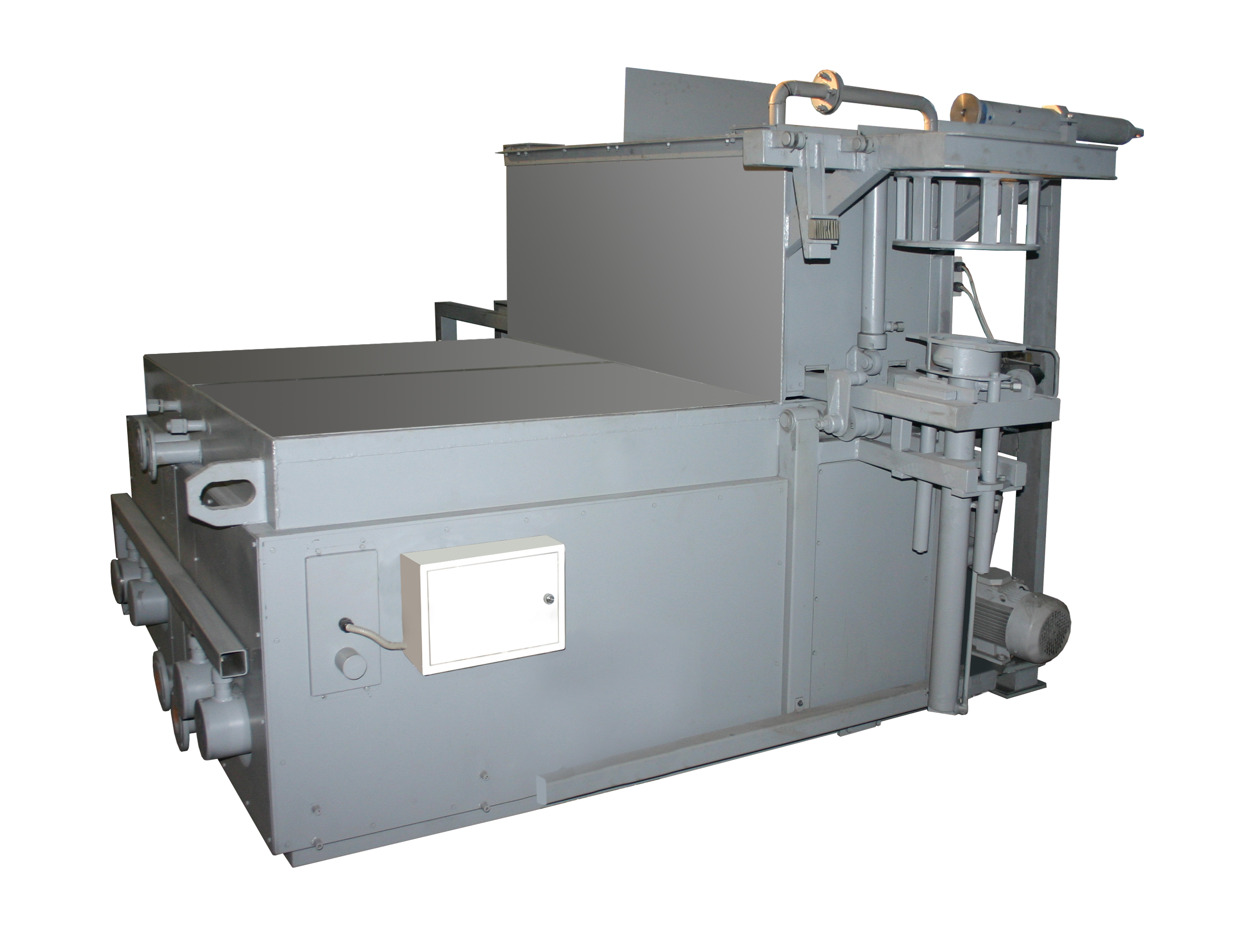

Машина моечная шаговая корпусов букс

21ДК. 443134.015

Предназначена для выпрессовки наружных обойм подшипников из корпуса буксы (при наличии выпрессовщика в составе комплекта), мойки корпуса буксы и деталей буксы в сетчатом контейнере в моющем растворе с последующей обмывкой чистой водой и обдувкой сжатым воздухом. После выпрессовки наружные обоймы подшипников скатываются по лотку в накопитель или к моечной машине подшипников.

Моечная машина корпусов букс адаптирована к работе в составе поточных линий разборки колёсных пар при проведении полной ревизии без смены элементов. Конструктивно, увязана с буксосъёмником и моечной машиной подшипников, что позволяет возложить управление комплексом из этих трёх механизмов на одного оператора.
Цикл мойки при разборке одной колёсной пары состоит из мойки двух корпусов букс и одного сетчатого контейнера с деталями букс с пошаговым перемещением по моечным камерам.
Использование автоматического режима мойки позволяет сократить трудозатраты ремонтного персонала и сократить время технологической операции.

Моечная машина состоит из нижней части, которая представляет собой герметичную ёмкость, разделённую на две половины. Одна половина заполняется в процессе работы моющим раствором, вторая половина заполняется чистой водой.
В верхней части корпуса расположен механизм шагового перемещения, движение которого в горизонтальном направлении, вместе с установленными на подвижной раме корпусами букс или сетчатыми контейнерами с деталями букс, осуществляется при помощи гидроцилиндра.
Выпрессовка наружных обойм подшипников осуществляется на приёмном столе моечной машины с использованием специального гидроцилиндра. Выпрессованный блок подшипников перемещается с использованием гидроцилиндра по направляющим в опрокидыватель, который поворачивает подшипники в вертикальное положение и подшипники скатываются по передаточному лотку в предусмотренном направлении при этом, разделяясь по одному, а опрокидыватель, снабжённый противовесом, возвращается в исходное положение.
Мойка осуществляется в двух камерах, разделённых друг от друга и от окружающей среды металлическими шторками, при этом в одной  камере выполняется промывка моющим раствором, в другой ополаскивание водой и обдувка сжатым воздухом. Привод разделительных шторок – гидравлический. После завершения мойки, корпуса букс и сетчатые контейнеры с деталями букс по скатной доске перемещаются к накопителю или транспортёру букс.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более90
Температура моющего раствора, 0С90-95
Подогрев воды и моющего раствораТЭНы, пар
Привод подъёма и опускания шторгидравлический
Привод перемещения корпусов буксгидравлический
Привод выпрессощика подшипниковгидравлический
Привод сталкивателя подшипниковгидравлический
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более3550
Ширина, мм, не более3000
Высота, мм, не более2500
Масса, кг, не более2000

Комплектность

Наименование Кол-во
Моечная машина корпусов букс1
Модуль выпрессовщика и сталкивателя подшипников1
Лоток передаточный для подшипников1
Гидростанция1
Сетчатый контейнер для мойки деталей букс5
Пульт управления1
