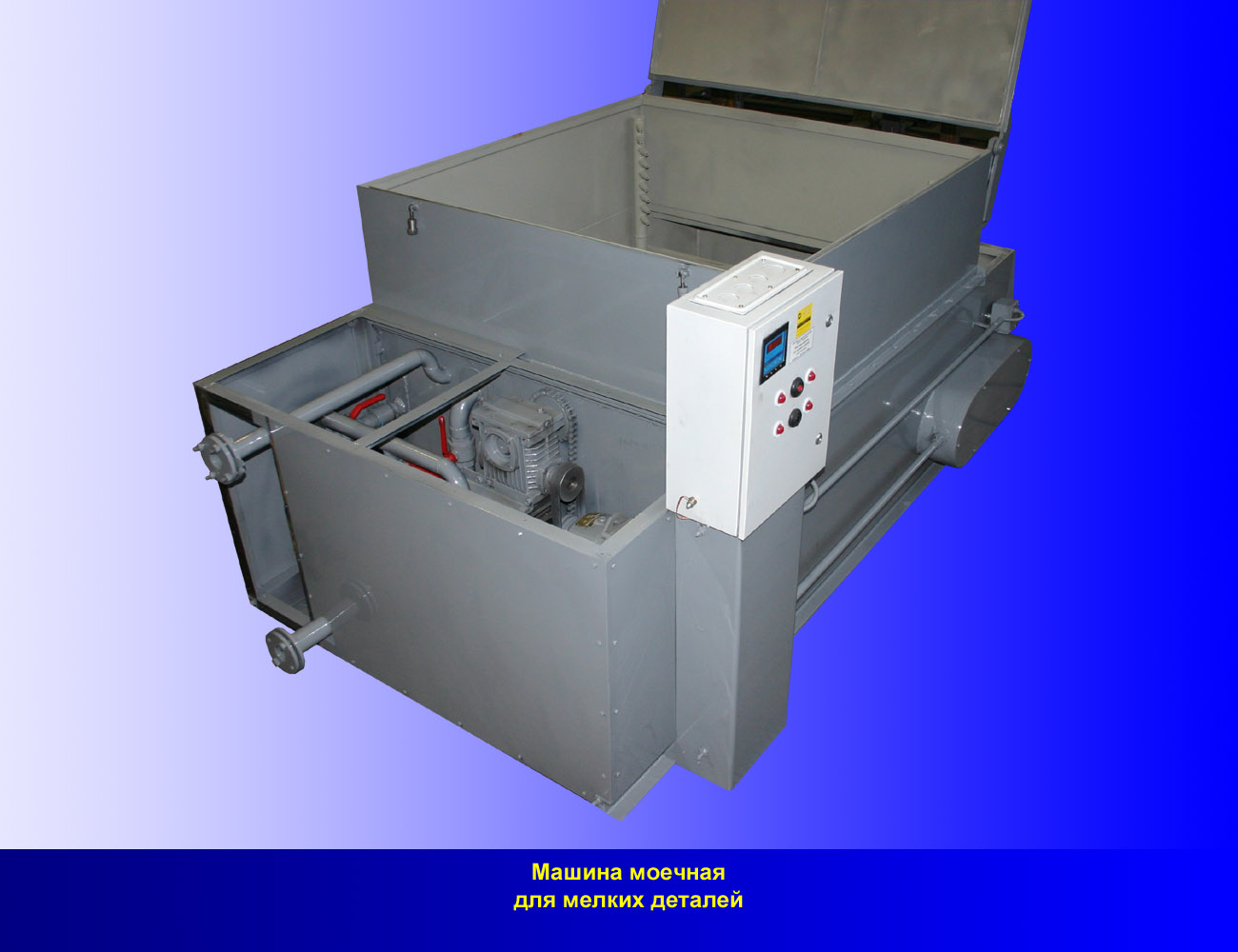

Машина моечная мелких деталей

21ДК. 443134.004

Предназначена для струйной мойки мелких деталей подвижного состава моющим раствором, нагретым до рабочей температуры с использованием ТЭНов.

Моечная машина имеет верхнюю загрузку и поворотный стол с электромеханическим приводом для размещения деталей подлежащих мойке. Закрытие и открытие крышки моечной камеры имеющей надёжное лабиринтное уплотнение, осуществляется пневмоприводом. Температура и уровень моющего раствора поддерживаются автоматически. Качественное утепление моечной камеры позволяет снизить расходы на подогрев моющего раствора.

Моечная машина мелких деталей состоит из пространственной рамы, в которой размещена ёмкость для моющего раствора с системой подогрева ТЭНами, устройство грубой очистки моющего раствора. Над ёмкостью расположена моечная камера, оснащенная трубопроводами с форсунками и поворотным столом с эдектромеханическим приводом механизма вращения деталей подлежащих мойке. Крышка моечной камеры открывается и закрывается с использованием пневмопривода и герметизируется с использованием лабиринтного уплотнения. В боковом отсеке моечной машины расположены насос, фильтр тонкой очистки моющего раствора и задвижки. На боковой панели моечной машины, размещен пульт управления. Система управления машины предусматривает ручной режим работы.

По команде оператора с использованием пневмопривода открывается крышка моечной камеры. Затем с помощью цехового крана или вручную на поворотный стол моечной машины укладываются детали подлежащие мойке. Крышка моечной камеры закрывается и по команде оператора включается подающий насос и механизм вращения поворотного стола. Мойка деталей осуществляется струями моющего раствора. После завершения цикла мойки, крышка моечной камеры открывается, отмытые детали вынимаются вручную или с использованием цехового крана. Заданные, температура и уровень моющего раствора поддерживаются автоматически.


Технические характеристики

Наименование Значение
Частота вращения стола, об./мин, не более0,5
Установленная мощность, кВт42
Температура моющего раствора, 0С65-80
Диаметр подводящего водопровода, мм50
Диаметр канализационного стока, мм50
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Грузоподъёмность поворотного стола, кг250

Габариты, размеры

Габаритные размеры Значение
Габаритные размеры моечной машины:
Длина, мм, не более2805
Ширина, мм, не более1800
Высота, мм, не более1400
Рабочие размеры моечной камеры:
Диаметр поворотного стола, мм, не более1050
Высота от поворотного стола до крышки моечной камеры, мм, не более350
Масса, кг, не более2000

Комплектность

Наименование Кол-во
Моечная машина мелких деталей, к-т1
ЗИП, к-т1
