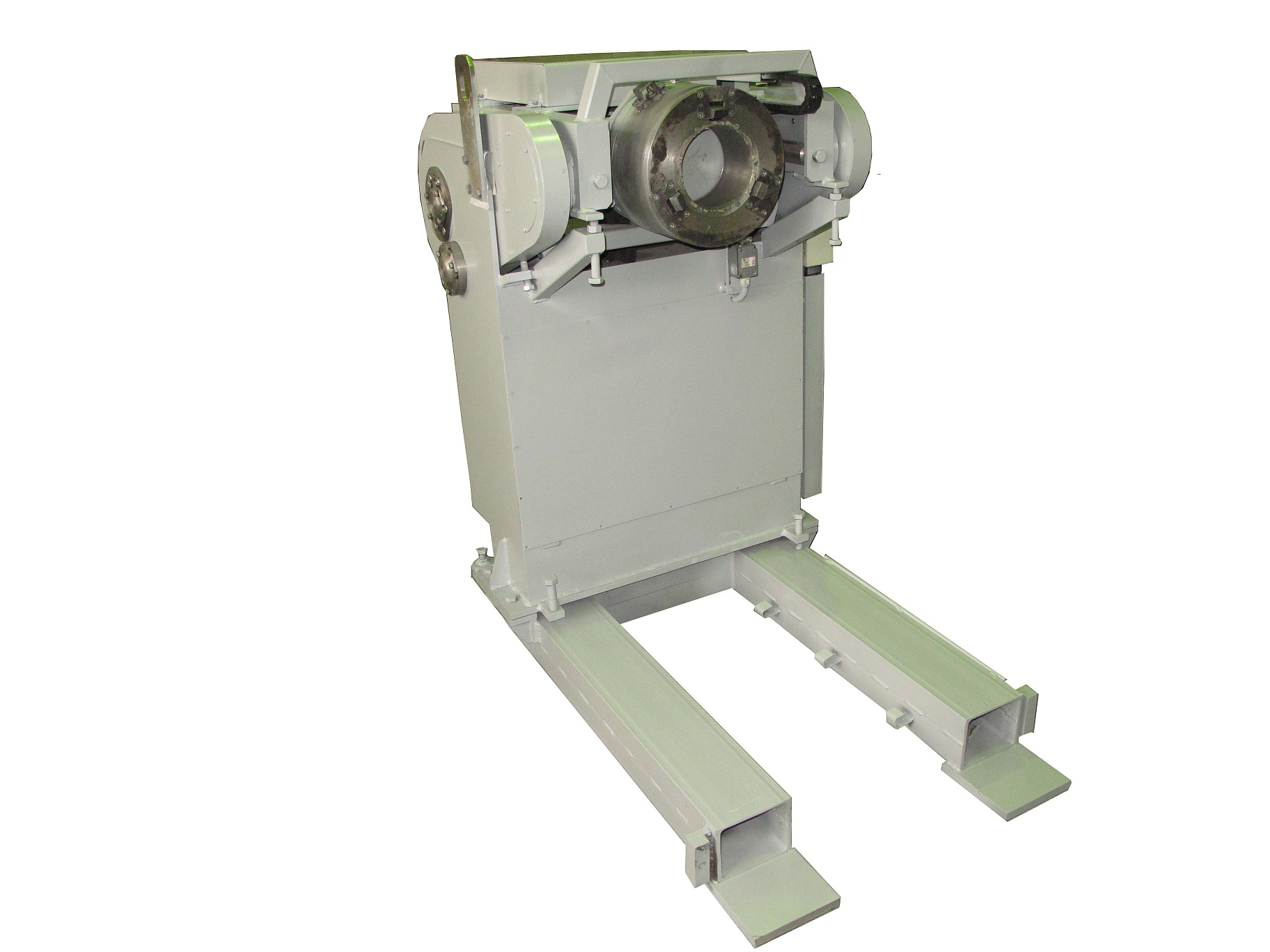

Буксосъёмник

21ДК.441313.028

Предназначен для демонтажа букс с колесной пары в условиях ремонтного предприятия. Адаптирован к работе в поточной линии демонтажно-моечного комплекса колёсных пар в составе подъёмно-поворотного устройства с точным позиционированием колёсной пары и машины моечной шаговой корпусов букс.

Необходимым условием эксплуатации буксосъёмника является наличие устройства, которое позволяет точно позиционировать ось колёсной пары относительно оси бусосъёмника. Буксосъёмник фиксирует буксу за внутренне ребро с использованием кулачкового захвата. Снятие буксы производится с использованием каретки, после чего манипулятор буксосъёмника перемещает демонтированную буксу на приёмный стол моечной машины букс оснащенной выпрессовщиком блоков подшипников или стол-накопитель. В отличие от иных вариантов буксосъёмника, предложенная конструкция позволяет полностью исключить ручной труд и использование каких либо грузоподъёмных механизмов, что обеспечивает максимальную производительность. Кроме того, отпадает необходимость точного позиционирования буксы на позиции выпрессовки блоков подшипников из корпуса буксы. Использование автоматического режима управления буксосъёмником, позволяет использовать его в составе автоматизированной поточной линии демонтажно-моечного участка колёсного цеха. Кроме того буксосъёмник может использоваться с ручным режимом управления.

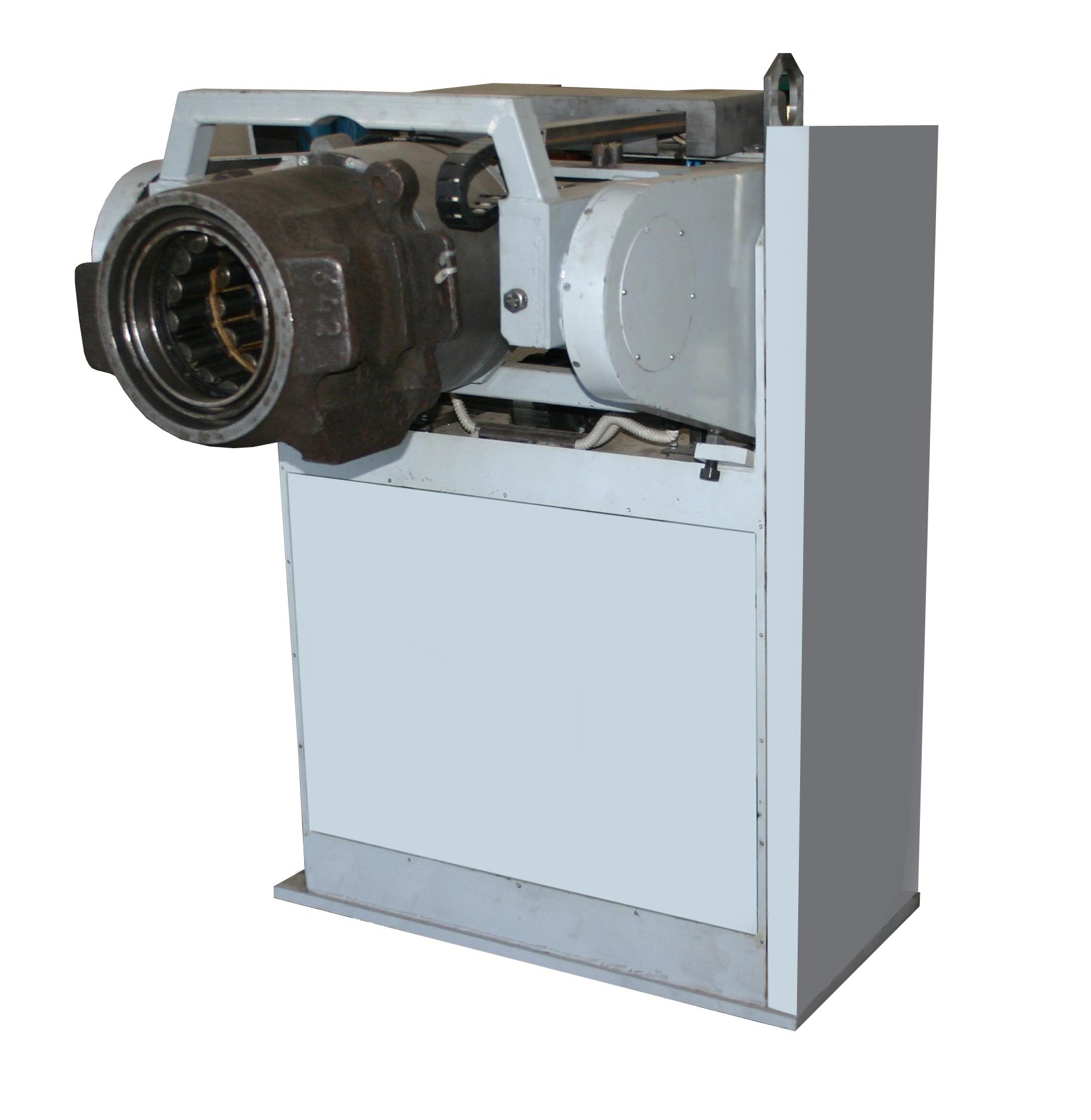

Буксосъёмник состоит из рамы, на которую закреплен механизм манипулятора для перемещения буксы от колёсной пары на приёмный стол. На манипуляторе установлена каретка с пневматическим приводом механизма снятия буксы и кулачковый патрон для захвата буксы.

Колёсная пара позиционируется относительно буксосъёмника с использование подъёмно-поворотного устройства с точным позиционированием. По команде оператора или в соответствии с циклом программы, каретка буксосъёмника выдвигается с использованием пневмопривода и подводит кулачковый захват к горловине буксы. Затем включается эдектромеханический привод разжатия кулачков патрона и букса надёжно фиксируется на буксосъёмнике. После фиксации буксы включается пневмопривод каретки, который стягивает буксу с шейки колёсной пары. Затем с использование манипулятора буксосъёмника букса перемещается на приёмный стол моечной машины с механизмом выпрессовки блоков подшипников, где устанавливается вертикально. После установки и точного позиционирования буксы относительно механизма выпрессовщика, электромеханический привод освобождает захват буксы, и механизм буксосъёмника приводится в исходное положение для выполнения следующего цикла съёма.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более3
Угол поворота, градус, не более113
Время поворота на угол 113°, с, не менее8
Усилие перемещения каретки, при давлении 5МПа, кгс, не более156
Усилие разжима на одном кулачке, кгс, не более430
Привод поворота, снятой буксыэлектромеханический
Привод захвата буксыэлектромеханический
Привод перемещения кареткипневматический
Давление сжатого воздуха кг\см. кв., не менее5
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более900
Ширина, мм, не более870
Высота, мм, не более1500
Масса, кг, не более1800

Комплектность

Наименование Кол-во
Буксосъёмник1
Пульт управления1
