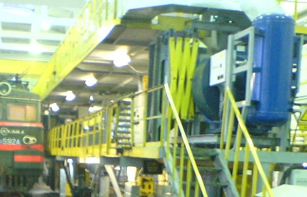

Установка продувки высоковольтных камер кузовов электровозов

10ДК.632423.002

Установка предназначена для очистки от пылевых отложений высоковольтных камер электровозов, электропоездов перед их постановкой на текущие виды ремонта ТР-1, ТР-1У, ТР-3, СР. Очистка осуществляется способом продувки высокоскоростным потоком воздуха высоковольтных камер в кузовах электровозов, электропоездов с одновременным сдувом сжатым воздухом пылевых скоплений на открытых поверхностях,  в полостях электроаппаратов, на кондуитах и в других местах высоковольтных камер.

Преимущества:
1.    Качественная подготовка внутреннего пространства кузова локомотива для ремонта электрических аппаратов и кабин управления позволяющая:
- повысить срок службы подшипников подвижных элементов механизмов групповых высоковольтных переключателей;
- улучшить качество состояния изоляции кабелей проводов и электрических аппаратов;
- повысить срок службы механических частей электропневматических клапанов;
- сократить количество неплановых ремонтов электровозов и электропоездов по причине пробоя изоляции силовой коммутационной аппаратуры и цепей управления.
2.    Сокращение трудозатрат при выполнении ручной обдувки внутри-кузовного оборудования.
3.    Автоматизированный контроль выполнения работ по времени начала и окончания работ с формированием протокола операции очистки высоковольтной камеры и электронного паспорта. Электронный паспорт сохраняется на энергонезависимой электронной карте памяти (флэш-карте). Электронный паспорт можно просматривать и распечатывать с любого офисного компьютера депо при подключении к нему указанной флэш-карты или по сети непосредственно с установки.
4.    Применение установки позволяет повысить производительность и безопасность труда, улучшить условия труда, повысить культуру производства.

Технические характеристики

Наименование Значение
Производительность агрегата продувки, куб.м/ч, не менее40000
Давление сжатого воздуха, МПа0,8 – 1,0
Расход сжатого воздуха, м3/мин, не более1,5
Электропитание3/N АС 50Гц, 380В
Потребляемая мощность, кВт, не более45 (с компрессором)
Условия эксплуатации по ГОСТ 15150УХЛ 3.1

Габариты, размеры

Габаритные размеры Значение
Агрегат продувки высоковольтных камер:
- исполнения 10ДК.632423.002-032200х3000х1965
- исполнения 10ДК.632423.002-042380х1465х1965
Фильтр, мм, не более2200×1400×1550
Шкаф, мм, не более700×450×1600
Масса:
Агрегат продувки высоковольтных камер:
- исполнения 10ДК.632423.002-031900
- исполнения 10ДК.632423.002-041100
Фильтр, мм, не более350
Шкаф, мм, не более100

Комплектность

Наименование Кол-во
Агрегат продувки высоковольтных камер, шт. 1
Компрессор1 (комплектуется по требованию заказчика)
Ресивер1 (комплектуется по требованию заказчика)
Фильтр1
Шкаф1
