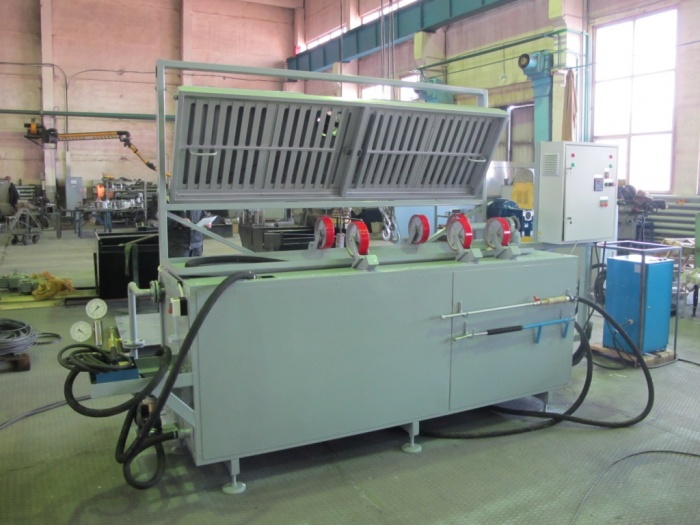

Участок мойки и испытания резервуаров

21ДК.441199.005

Участок мойки и испытания резервуаров предназначен для пропарки, промывки горячей водой и гидравлическому испытанию воздушных резервуаров с соблюдением правил по надзору за воздушными резервуарами подвижного состава железных дорог Российской Федерации (№ ЦТ-ЦВ-ЦП-581) при проведении ремонта воздушных резервуаров локомотивов.
При минимальном уровне воды загорается светосигнальный индикатор «Низкий уровень воды».
Для работы установки необходимо заполнять бак водой до максимального уровня, при этом должен погаснут светосигнальный индикатор «Низкий уровень воды» и загореться светосигнальный индикатор «Максимальный уровень воды».
Для нагрева воды в установке присутствует кнопка «Вкл. нагрев воды» вода, которая нагревается до необходимой температуры (40–60)ºС, при этом на панели пульта управления  горит светосигнальный индикатор «Нагрев воды». Температура воды выбирается и поддерживаться при помощи измерителя ПИД-регулятора. Минимальный и максимальный овень воды отслеживается при помощи датчиков. При выключении установки поддержание температуры воды прекращается.
Воздушный резервуар устанавливается на поддерживающие и приводные ролики.  Производить пропарку необходимо при помощи парогенератора и мойку аппаратом промывки воздушного резервуара. Перед гидроиспытанием необходимо устанавливать два штекера быстроразъемных соединений (один из них в верхней точке резервуара).

Технические характеристики

Наименование Значение
Оптимальная температура моющего раствора,Сº40-60
Емкость бака промывки, не более м³0,45
Емкость бака для испытаний, не более м³0,78
Привод вращения резервуараЭлектромеханический
Насосная установка:1,6
-давление на выходе из насоса МПа2
-подача м³/ч4,2
Электрическая мощность, кВт 50
Частота питающей сети, Гц 380
Напряжение, В

Габариты, размеры

Габаритные размеры Значение
Габаритные размеры, мм, не более:4100 х 1510 х 2253
Масса, кг, не более1100
