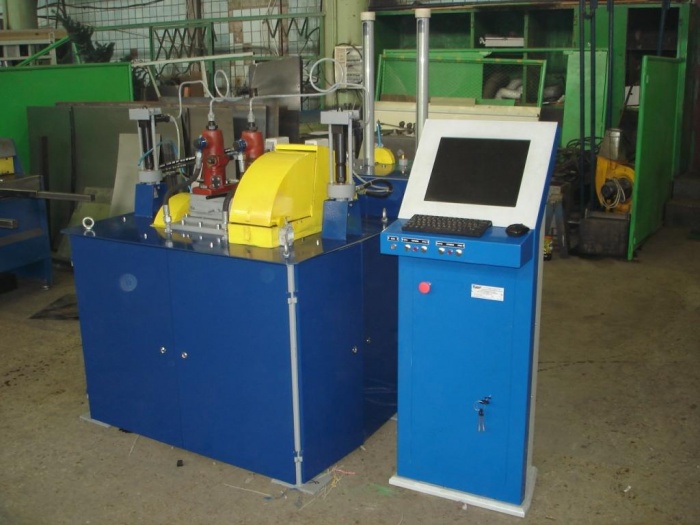

Стенд для обкатки и испытания топливных насосов высокого давления (ТНВД) дизелей типа 10Д100

21ДК.441439.004

Назначение изделия:
Стенд для обкатки топливных насосов высокого давления, дизеля 10Д100 предназначен для проверкии регулирования одного или двух топливных насосов после ремонта и сборки.
Функциональные возможности:
•    Три режима обкатки в соответствии с инструкцией ТИ711;
•    Регулировка начала подачи топлива в соответствии с инструкцией ТИ711;
•    Проверка максимальной подачи топлива в соответствии с инструкцией ТИ711;
•    Проверка минимальной подачи топлива в соответствии с инструкцией ТИ711;
•    Проверка нулевой подачи топлива;
•    Установка начального положения рейки;
•    Автоматическое управление топливными рейками в зависимости от режима обкатки или испытания ТНВД;
•    Автоматическое управление режимами обкатки и испытания ТНВД;
•    Контроль и индикация основных параметров на всех режимах обкатки и испытания ТНВД:
o    времени обкатки и испытания;
o    оставшегося времени обкатки и испытания;
o    давления топлива;
o    температуры топлива;
o    частоты вращения кулачкового вала стенда;
o    положение защитного кожуха;
o    состояние клапана охлаждения;
o    состояние клапанов мерных трубок;
•    Поддержание оптимальной температуры топлива;
•    Обработка и индикация аварийных ситуаций:
o    уменьшение давления топлива ниже разрешенного значения;
o    открывание защитного кожуха в процессе обкатки или испытания;
•    Наличие кнопки аварийного отключения как на стенде, так и на пульте управления;
•    Ведение паспорта испытаний;
•    Вывод на экран всех замеров по окончании испытаний и автоматическое занесение данных в паспорт испытаний;
•    Ведение архива испытаний;
•    Удобная навигация по архиву испытаний;
•    Удобная система поиска испытаний в архиве по нескольким критериям:
o    дата испытания;
o    номер дизеля;
o    тип дизеля;
o    ФИО оператора;
o    номер ТНВД.

Технические характеристики

Наименование Значение
Количество одновременно испытываемых ТНВД, шт.2
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Потребляемая мощность, кВт, не более11
ПриводРегулируемый электро¬привод с клиноременной передачей
Тип ремнейСЗРТ В(Б)-1500 IV кл. ГОСТ-1284.2.-89)
Объем топливного бака, л60
Объем используемого масла, л7
ОхлаждениеВодяное
Максимальный объем топлива в измерительной трубке, см3 (мл)800
Диапазон измерения давления топлива, кгс/см20-5
Диапазон измерения температуры топлива, °С0-70
Задание и отсчет числа ходов плунжера ТНВД от 1 до 999
Частота вращения приводного вала, об/мин200...1000

Габариты, размеры

Габаритные размеры Значение
Габаритные размеры стенда (ДхШхВ), мм, не более1650 х 900 х 1400
Габаритные размеры пульта управления (ДхШхВ), мм, не более900 х 710 х 1200
Масса стенда (сухая), кг, не более1100
Масса пульта управления не более, кг80
