Съемник подшипникового щита ТЭД

21ДК. 442353.340

Предназначен для монтажа в остов или демонтажа из остова подшипниковых щитов ТЭД  локомотивов и мотор-вагонного подвижного состава.

Съёмник подшипникового щита позволяет производить демонтаж подшипниковых щитов тяговых электродвигателей непосредственно на механизированном рабочем месте для разборки (сборки) ТЭД. При монтаже подшипникового щита в остов тягового электродвигателя исключается использование энергозатратного индукционного нагрева горловины остова. Использование ручного гидронасоса и гидроцилиндров высокого давления позволяет существенно снизить вес съёмника, повысить удобство его эксплуатации.

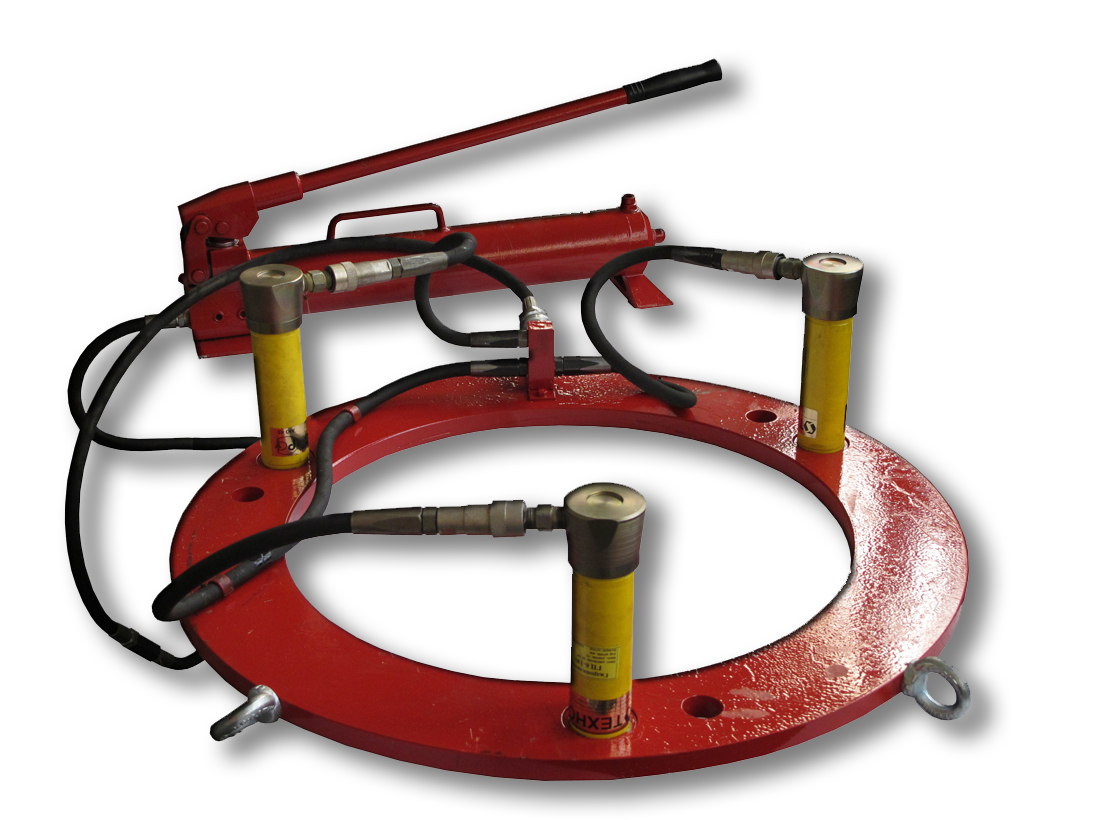

Съёмник состоит из планшайбы изготавливаемой под демонтаж – монтаж подшипниковых щитов конкретного типа тяговых электродвигателей. В торец планшайбы завёрнуты четыре рым болта для установки и снятия съёмника цеховым краном. Гидросистема съёмника состоит из ручного насоса высокого давления соединённого через быстроразъёмные соединения с краном-распределителем, который в свою очередь соединён рукавами высокого давления с гидроцилиндрами ввёрнутыми в планшайбу. Фиксация планшайбы относительно остова тягового электродвигателя осуществляется с использование комплектов технологических болтов М24 и М30.

Снятие подшипникового щита производится после откручивания болтов крепящих подшипниковый щит к остову тягового электродвигателя. Через гладкие отверстия в подшипниковом щите в резьбовые отверстия остова заворачиваются три укороченных технологических болта М24, которые будут являться упорами для штоков гидроцилиндров при выпрессовке. С помощью цехового крана устанавливается планшайба съёмника, позиционируясь штоками гидроцилиндров по головкам ранее завёрнутых болтов. Далее через гладкие отверстия в планшайбе в резьбовые отверстия щита вворачиваются до упора технологические болты М30. С помощью гидронасоса подключенного через БРС к крану-распределителю создаётся давление в гидроцилиндрах и производится выпрессовка щита. При возникновении перекоса планшайбы производится ручная регулировка давления в гидроцилиндрах с помощью крана-распределителя. После завершения выпрессовки подшипникового щита, технологические болты выворачиваются, планшайба съёмника и подшипниковый щит перемешаются краном по назначению.
Монтаж подшипникового щита. С использованием цехового крана устанавливается на остов, позиционируясь по осям отверстий для крепёжных болтов. Затем с помощью крана устанавливается планшайба съёмника. Через гладкие отверстия в планшайбе и в подшипниковом щите в резьбовые отверстия остова заворачиваются до упора удлиненные технологические болты М24, которые будут являться упором для планшайбы, при запрессовке щита. С помощью гидронасоса подключенного через БРС к крану-распределителю создаётся давление в гидроцилиндрах и производится запрессовка щита в посадочное место остова. При возникновении перекоса планшайбы производится ручная регулировка давления в гидроцилиндрах с помощью крана-распределителя. После завершения запрессовки подшипникового щита, технологические болты выворачиваются, планшайба съёмника перемешается краном на стеллаж.

Технические характеристики

Наименование Значение
Максимальное усилие, кН (тс)240 (24)
Рабочее давление, МПа (кг/см²)63 (630)

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1180
Ширина, мм, не более1180
Высота, мм, не более360
Масса, кг, не более200

Комплектность

Наименование Кол-во
Планшайба съёмника1
Гидростанция с РВД и БРС1
Гидроцилиндры3
Кран-распределитель1
Технологические болты М30 (комплект)1
Технологические болты М24 удлинённые (комплект)1
Технологические болты М24 укороченные (комплект)1
