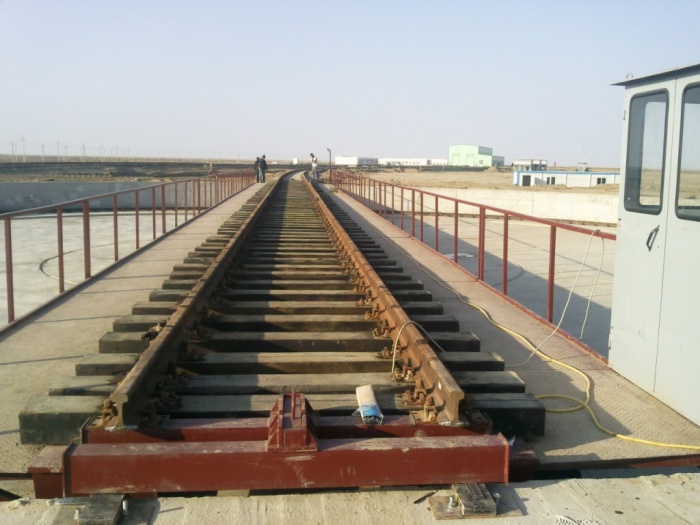

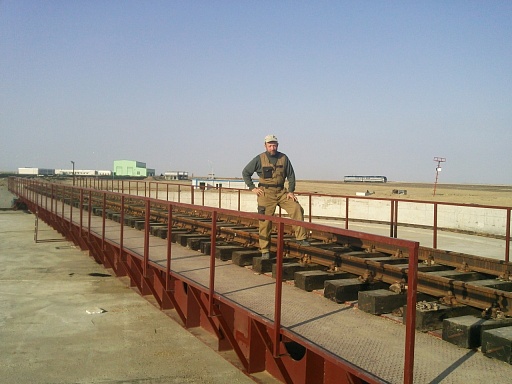

Поворотный круг для разворота тепловозов

21ДК.442353.132

Назначение:
  Поворотный круг для разворота тепловозов с ездой по верху предназначен для разворота или поворота 2-х секционных локомотивов массой не более 280 т.
Устройство:
              Поворотный круг состоит из следующих сборочных единиц: фундамента с закладными элементами и кругового рельса, пролета (пролетного строения длиной 45 метров), ходовых тележек приводных и опорных, опоры центральной, кабины управления, фиксаторов,  системы управления и вводного щита.
Функциональные возможности:
   Управление поворотным кругом осуществляется с кабины управления. Система управления обеспечивает плавный разгон и остановку электродвигателей приводных тележек, снабжена индикацией готовности круга поворотного к приему тепловоза и имеет систему освещения для работы круга поворотного в темное время суток.

Технические характеристики

Наименование Значение
Длина пролетного строения (диаметр круга), мм45000
Грузоподъёмность, кг, не более30000
Диаметр кругового рельса, мм, не менее45300
Средняя линейная скорость (при электроприводе), м/мин, не более 30
Тип рельсовР65
Привод кругаэлектрический привод с частотным управлением
Мощность приводных электродвигателей ходовых тележек, кВт2х22
Привод фиксаторовручной
Угол поворота, град.360
Подвод электропитаниянижний
Скорость движения локомотива по поворотному кругу, км/ч, не более3
Масса поворотного круга (без кольцевого рельса и его закладных элементов, кг, не более70000
