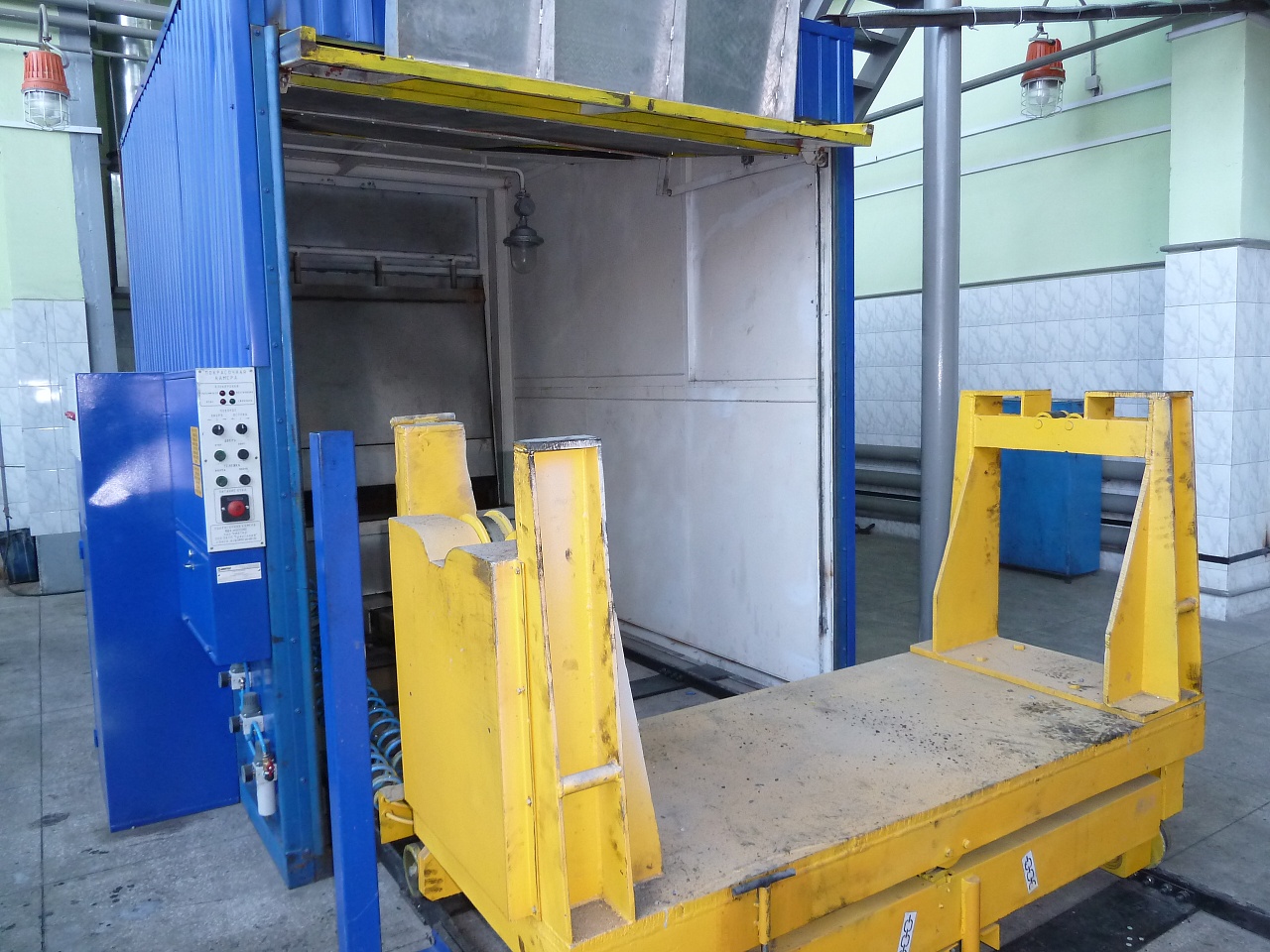

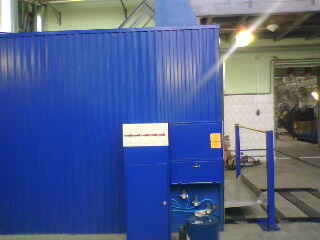

Покрасочно-сушильная камера

10ДК.443222.003

Покрасочно-сушильная камера предназначена для выполнения операций подготовки окрашиваемых поверхностей изделия к покраске (обезжиривание растворителями), нанесения лакокрасочного покрытия методом пневматического распыления грунтовок,  эмалей, красок, лаков на окрашиваемые поверхности изделия и сушки рам тележек подвижного состава или иных изделий подобного размера в ручном режиме. Возможность нанесения растворителя для обезжиривания,  нанесения покрытия грунтовками,  эмалями, красками, лаками в автоматическом режиме должно отдельно оговариваться в техническом задании (ТЗ) с указанием окрашиваемых поверхностей на изделии. Возможность нанесения покрытий грунтовками,  эмалями, красками, лаками методом безвоздушного распыления лакокрасочного материала так же должно отдельно оговариваться в ТЗ.
Покрасочно-сушильная камера должна устанавливаться в специализированном помещении, предназначенном для проведения покрасочно-сушильных работ и оснащённом общеобменной приточно-вытяжной вентиляцией. Помещение должно соответствовать категории «А» по нормам НТБ 105-95, класс взрывоопасности помещения по ПУЭ должен быть не хуже чем В-1а.

Преимущества:
1.    Применение гидрофильтра или сухого фильтра (оговаривается в ТЗ) позволяет качественно очищать от пыли и паров краски и растворителя продуваемого через покрасочную камеру воздуха.
2.    Применение безвоздушного распыления лакокрасочных материалов (оговаривается в ТЗ) позволяет нанести на окрашиваемое изделие почти всю нормированную дозу покрасочного материала, что снижает расход покрасочных материалов и как следствие, улучшает условия труда.
3.    Механизация перемещения и кантования окрашиваемых изделий при покраске позволяет повысить производительность труда, значительно облегчить и упростить труд работников.
4.    Применение в конструкции камеры теплоизолированных стен, системы теплообменных аппаратов для рекуперации тепла позволяет экономить энергию, затрачиваемую для сушки изделия.
5.    Автоматизированный контроль (оговаривается в ТЗ) технологического процесса покраски позволяет формировать и вести электронный паспорт с записью технологических параметров. Файл электронного паспорта сохраняется в энергонезависимую электронную карточку (ФЛЭШ-память) или при наличии в депо компьютерной сети может передаваться по сети на любой компьютер или сервер, формируя базу данных. С компьютера оснащённого принтером электронные паспорта могут быть распечатаны на бумажный носитель.

Технические характеристики

Наименование Значение
Климатическое исполнение по ГОСТ 15150УХЛ4.2
Допускаемый для размещения класс взрывоопасных помещений по ПУЭВ-1а
Требуемая производительность вентиляции (наличие вентилятора оговаривается в ТЗ), куб.м/час, не менее20 000
Давление подводимого сжатого воздуха, МПа0,6-1,0
Расход сжатого воздуха, л/мин, не более800
Давление подводимой холодной воды, МПа0,4-0,6
Расход холодной воды, куб.м/ч, не более0,072
Электропитание 3/N АС 50Гц, 380В
Потребляемая мощность при нанесении лакокрасочных материалов и обезжиривании, кВт, не более15
Потребляемая мощность при сушке, кВт, не более (значение характеристики уточняется по температуре сушки)58
Подача краски, л/мин, не более1,5 (определяется типом распылителя)
Вязкость краски, с, по вискозиметру ВЗ-440-80 (определяется типом распылителя)
Емкость бака для подготовки краски, л, не более25 (уточняется в ТЗ)

Габариты, размеры

Габаритные размеры Значение
Габаритные размеры (могут быть изменены перекомпоновкой конструкции и составных модулей камеры в зависимости от планировки размещения в конкретном помещении), мм, не менее:
Камера покраски с гидрофильтром, пультом управления и пневмоблоком8000х6000х5000
Тележка4550х1700х1980
Шкаф силовой800х400х1700
Масса, кг, не менее:
Камера покраски с гидрофильтром, пультом управления и пневмоблоком12000
Тележка1500
Шкаф силовой80
