Катализатор топлива


КАТАЛИЗАТОР   ТОПЛИВА



Описание катализатора топлива (КТ)

Катализатор - устройство, предназначенное для снижения токсичности выхлопных газов и улучшения условий работы двигателя внутреннего сгорания за счет предварительной обработки углеводородного жидкого топлива, подаваемого в цилиндры двигателя. Обработка топлива в катализаторе топлива позволяет повысить полноту его сгорания, снизить образование вредных веществ при работе двигателя (снизить токсичность выхлопных газов), снизить удельный расход топлива. Устройство камерно-кассетного типа, устанавливаемое в систему топливопровода тепловоза (автомобиля), в состав которого входят титановые фильтры-активаторы тонкой очистки, активные элементы химического катализатора и гранулированный катализатор.



Принцип работы катализатора топлива    (КТ):

В первой камере осаждаются тяжелые фракции, попавшие в топливо, а также селективная очистка дизельного топлива от сернистых соединений и смол.

Во второй камере топливо каталитически обрабатывается путем контакта его углеводородных молекул с высокопористой активной поверхностью гранулированного катализатора, в состав которого входят соединения металлов и каталитически активных органических соединений.

В третьей камере за счет применения титановых стаканов активаторов модифицированное топливо подвергается дополнительной активации и стабилизируется.

Комплексная обработка топлива увеличивает полноту сгорания, за счет чего уменьшается расход топлива и выброс в атмосферу вредных веществ с отработавшими газами

 В отличие от катализаторов - досжигателей, которые устанавливаются в выхлопном тракте и снижают выбросы вредных веществ за счет нейтрализации газов при контакте с нагретой поверхностью катализатора, КТ устанавливается в тракте подачи топлива и путем активного воздействия на топливо, предотвращает образование вредных веществ, повышает технические показатели работы двигателя внутреннего сгорания.

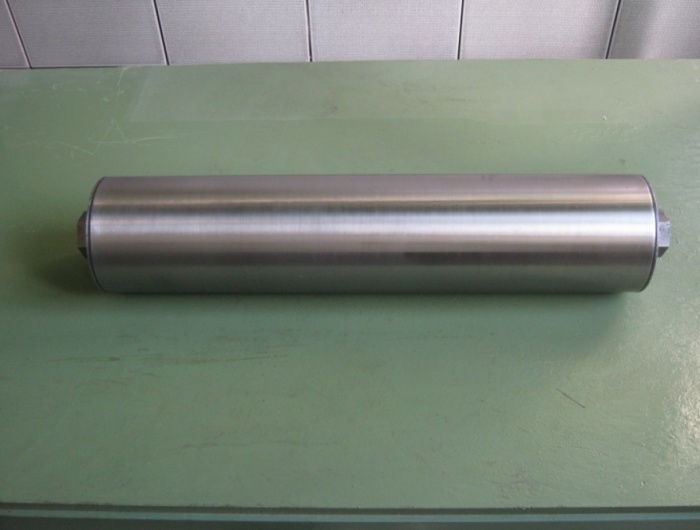

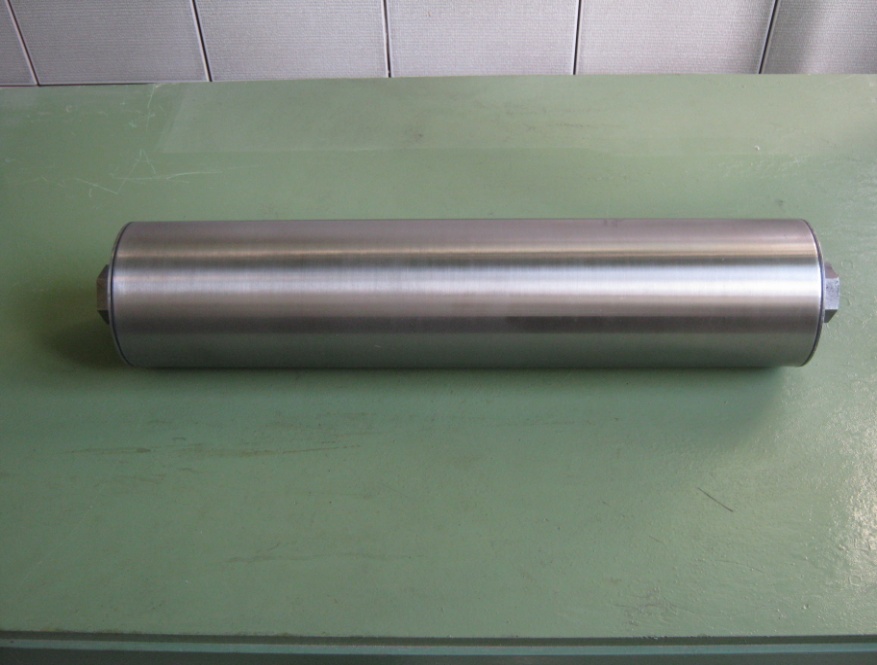

Рис.1. Катализатор для дизельного двигателя

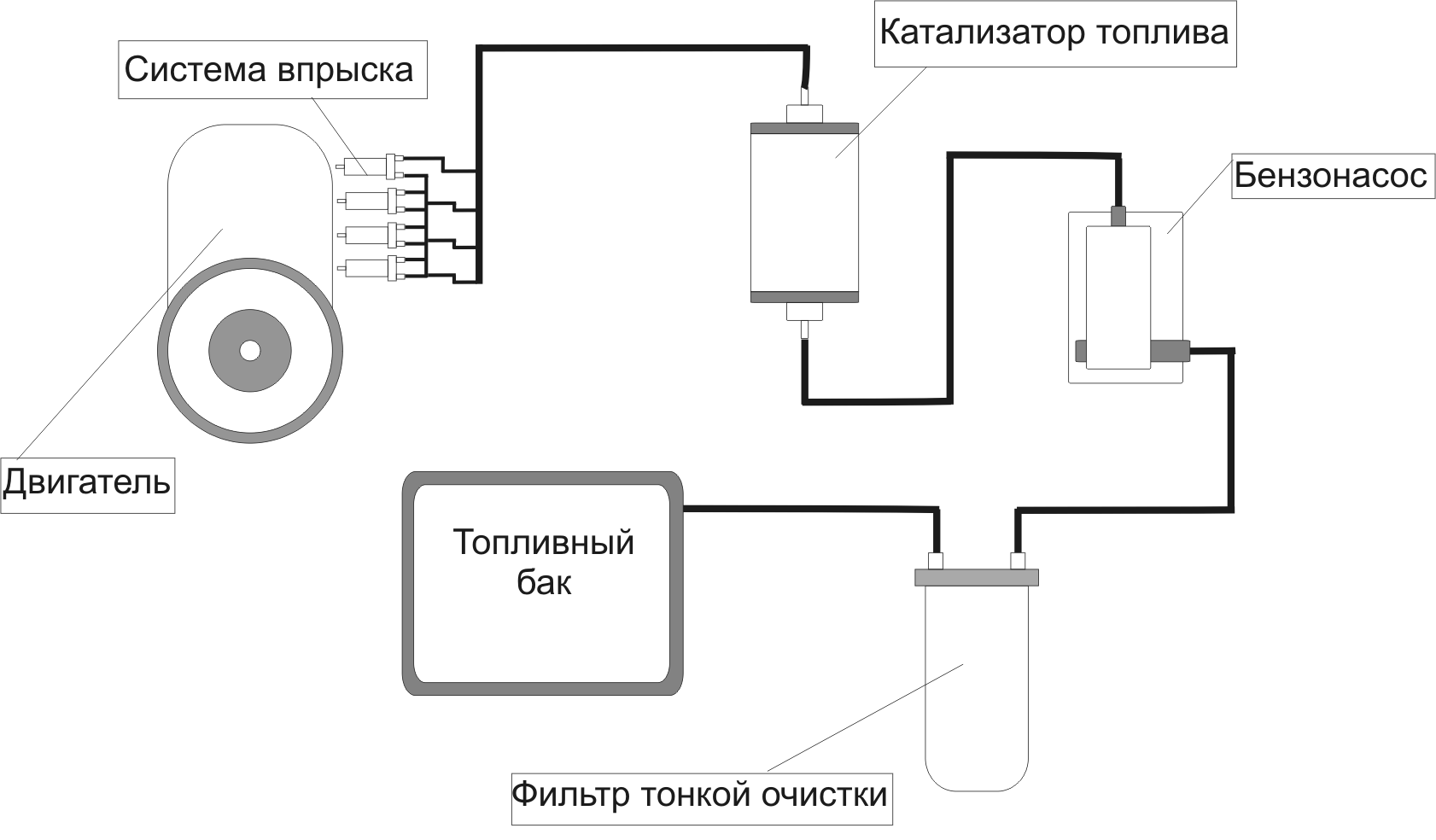

Рис.2.  Cхема установки КТ на бензиновом двигателе.

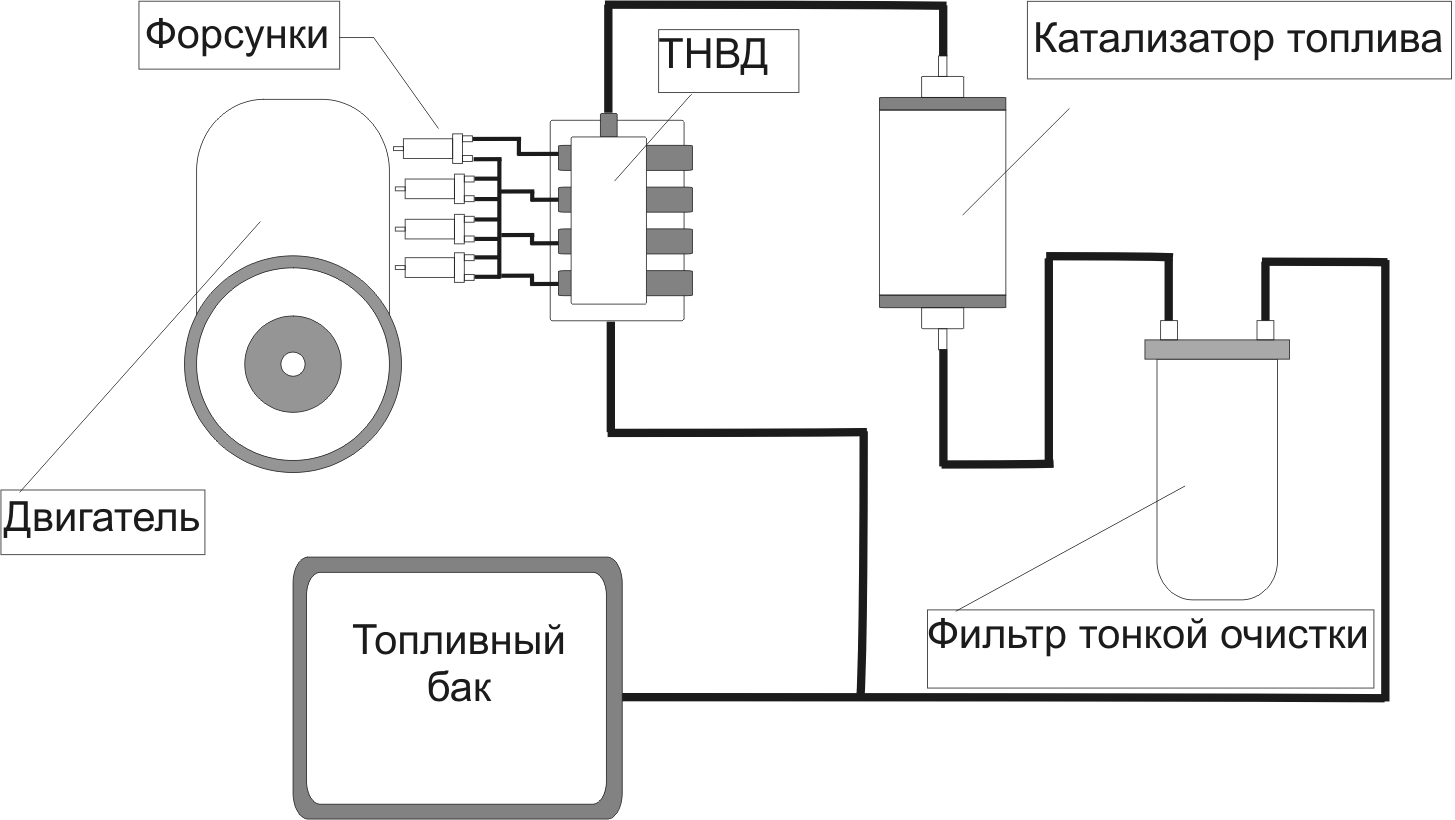

Рис.3. Схема установки КТ на дизельном двигателе.



Краткие характеристики катализаторов  топлива (КТ)

для двигателей внутреннего сгорания

Таблица 1

Наименование параметров

Типы катализаторов

КТ-1Б

КТ-2Б

КТ-3Б

КТ-4Б

КТ-5Б

КТ-6Б

КТ-7Б



КТ-2Д

КТ-3Д

КТ-4Д

КТ-5Д

КТ-6Д

КТ-7Д

Диаметр, мм

60

90

91

90

60

96

92

Длина, мм

110

138

160

205

230

205

190

Производит. л/ч

10

25

35

35

40

60

75

Ресурс, л

10 000

15 000

20 000

20 000

20 000

30 000

40 000

Исп. давл., МПа

0,6±0,03

0,6±0,03

0,6±0,03

0,6±0,03

0,6±0,03

0,6±0,03

0,6±0,03

Материал корпуса

Алюмин. ГОСТ 4784

Сталь

 ДСТУ 2651 ГОСТ 19904

Сталь

 ДСТУ 2651 ГОСТ 19904

Сталь

 ДСТУ 2651 ГОСТ 19904

Алюмин. ГОСТ 4784

Алюминий ГОСТ 4784

Сталь

 ДСТУ 2651 ГОСТ 19904



Таблица 2


Наименование параметров

Типы катализаторов

КТ-8Б

КТ-9Б











КТ-8Д

КТ-9Д

КТ-10Д

КТ-11Д

КТ-12Д

КТ-13Д

КТ-14Д

Диаметр, мм

110

91

91

95

95

65

108

Длина, мм

135

200

300

430

450

650

850

Производит. л/ч

40

40

45

55

55

75

150

Ресурс, л

30 000

30 000

100 000

200 000

200 000

500 000

500 000

Исп. давл., МПа

0,6±0,03

1,0±0,05

0,6±0,03

0,6±0,03

0,6±0,03

0,6±0,03

0,6±0,03

Материал корпуса

Сталь

 ДСТУ 2651 ГОСТ 19904

Нержав. сталь. 12Х18Н10

Сталь

 ДСТУ 2651 ГОСТ 19903

Алюмин. ГОСТ 4784

Алюмин. ГОСТ 4784

Алюминий ГОСТ 4784

Алюминий (сталь) ГОСТ 4784

















Примечание:

Все катализаторы топлива (КТ) комплектуются техническими паспортами  завода-изготовителя.
