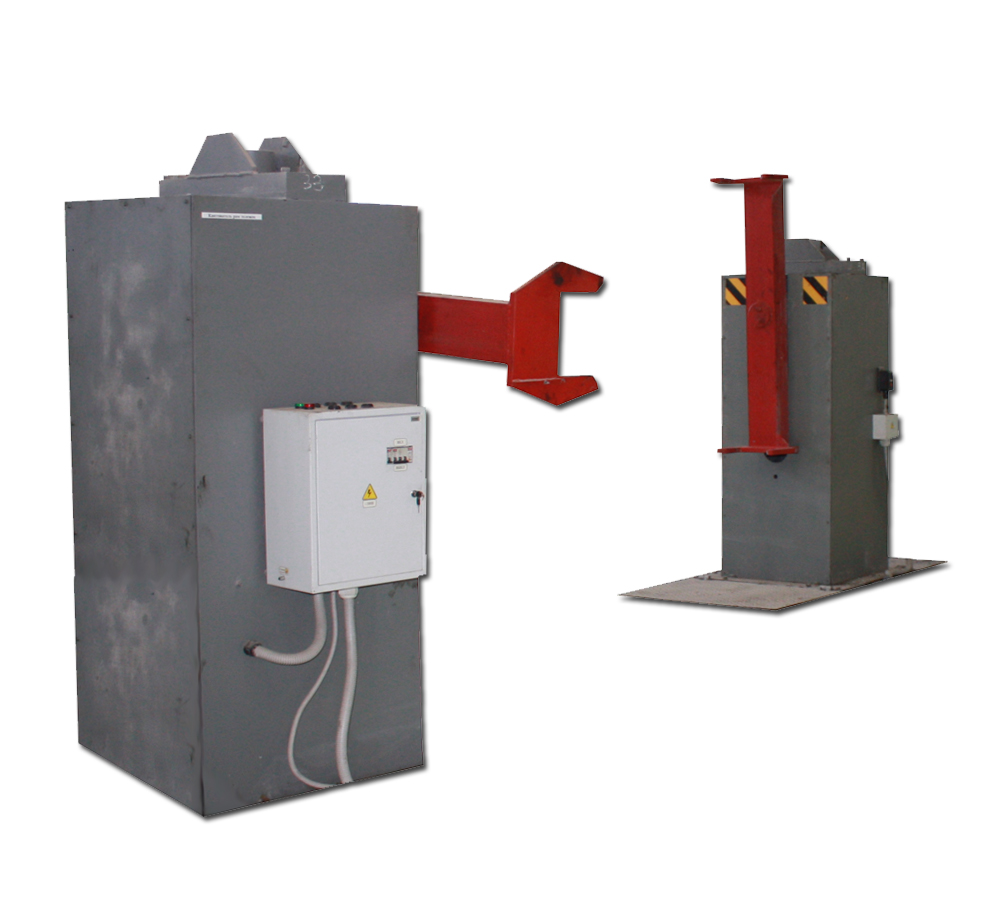

Кантователь рамы тележки локомотива

21ДК. 442353.111

Предназначен для поворота и фиксации рамы тележки в удобном положении для выполнения ремонтных работ.

Использование кантователя позволяет производить подъём и опускание рамы тележки локомотива на удобную высоту, поворачивать её на угол 360º с фиксацией в произвольном положении для производства осмотра и выполнения ремонтных работ. Конструктивное исполнение кантователя с одной подвижной стойкой позволяет использовать его для кантовки рам различных типов локомотивов. Система электронной синхронизации электрических приводов подъёма – опускания рамы исключает возможность её перекосов.

Кантователь рамы тележки локомотива состоит из сварной рамы, на которой размещены две стойки подвижная и неподвижная. На неподвижной стойке установлена планшайба с электромеханическим приводом механизма вращения, электромеханическим тормозом и винтовым механизмом фиксации рамы тележки локомотива. Кроме того, имеется механизм подъёма – опуска планшайбы с электромеханическим приводом, синхронизированным с аналогичным приводом подвижной стойки. Подвижная стойка имеет планшайбу, свободно вращающуюся в подшипниках и механизм подъёма – опуска планшайбы с электромеханическим приводом. Относительно общей рамы подвижная стойка установлена в направляющих имеющих механизм продольного перемещения с электромеханическим приводом. На неподвижной стойке установлен пульт управления кантователем.

Рама тележки локомотива устанавливается на планшайбы кантователя и надёжно закрепляется винтовыми зажимами. По команде оператора производится подъём или опускание рамы на удобную для выполнения работы высоту, а также поворот рамы относительно её продольной оси на необходимый угол. При необходимости выполнения работ с рамой имеющей другой длинновой размер оператор, используя механизм перемещения подвижной стойки устанавливает её в положение необходимое для установки рамы в планшайбы.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более4
Напряжение питающей сети, В380
Частота питающей сети, Гц50
Привод механизма вращения планшайбыэлектромеханический
Привод подъёма и опускания планшайбыэлектромеханический
Диапазон вертикального перемещения, ммХХХ
Привод механизма горизонтального перемещения подвижной стойкиэлектромеханический
Диапазон горизонтального перемещения подвижной стойки, ммХХХ
Угол поворота рамы, º360

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более7875
Ширина, мм, не более2504
Высота, мм, не более2592
Масса, кг, не более2450

Комплектность

Наименование Кол-во
Рама кантователя1
Неподвижная стойка с пультом управления1
Подвижная стойка1
