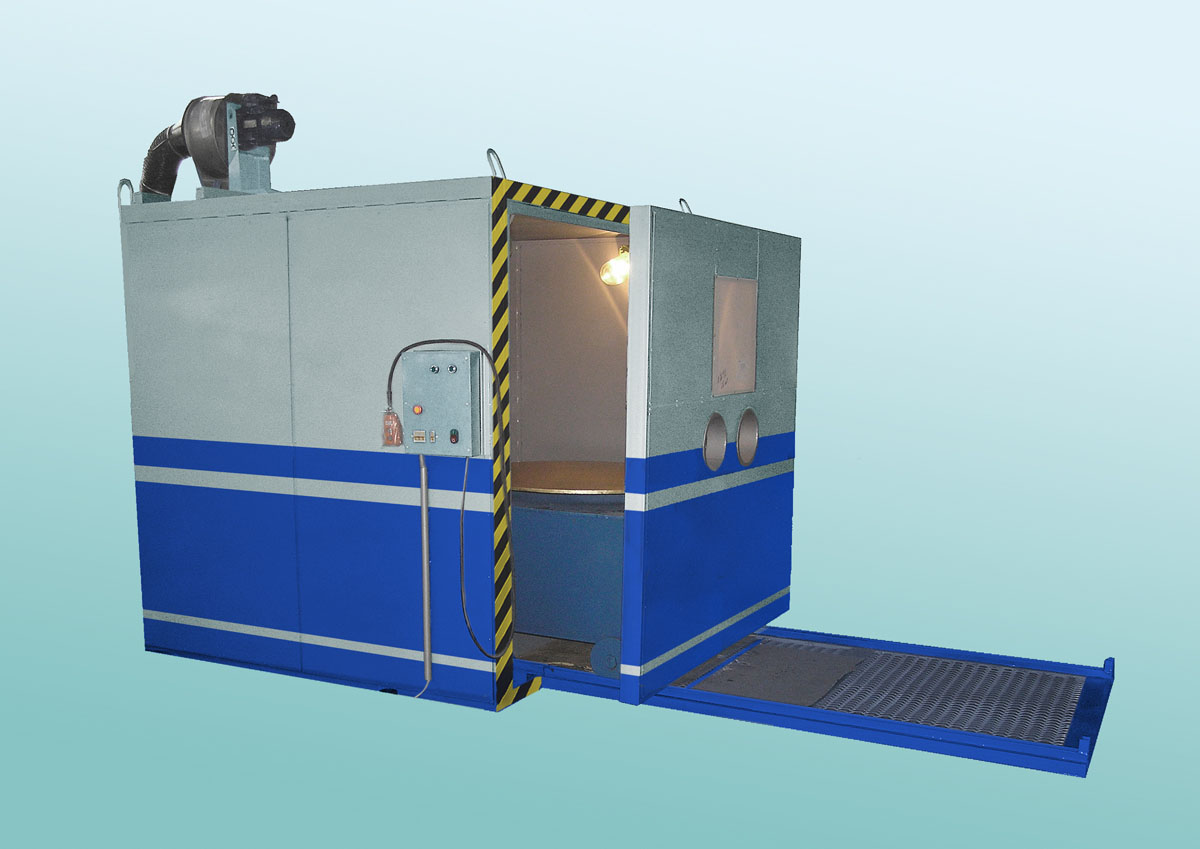

Камера обдувочная для ТЭД и вспомогательных машин

21ДК. 443135.001

Предназначена для удаления пыли с поверхности остова и якоря тягового электродвигателя или генератора, и вспомогательных электрических машин.

Камера обдувочная имеет выдвижную тележку, на которой смонтированы поворотный стол и передняя стенка. Для удобства использования, в передней стенке имеются два дополнительных окна в которых установлены светильники для освещения внутреннего пространства камеры. Верхняя загрузка электрических машин подлежащих обдувке позволяет использовать для этих целей цеховой кран. Автономная система пылеудаления состоящая из радиального вентилятора и циклонного фильтра позволяет производить выброс очищенного воздуха непосредственно в цеховое пространство. Для удобства оператора органы управления форсункой расположены с наружной стороны передней стенки. Камера монтируется на гладкий пол и не требует дополнительного фундамента.

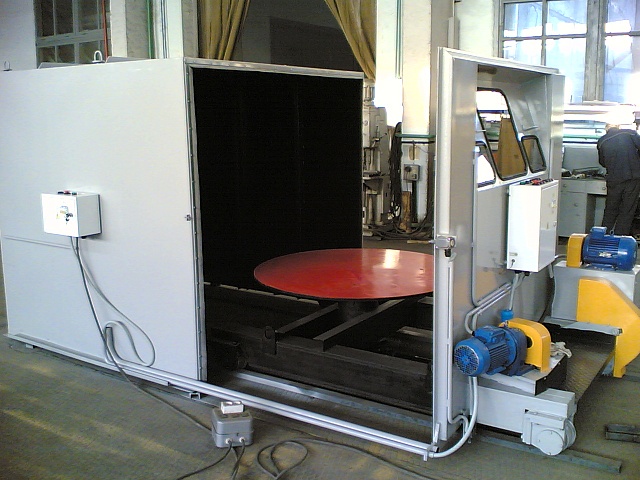

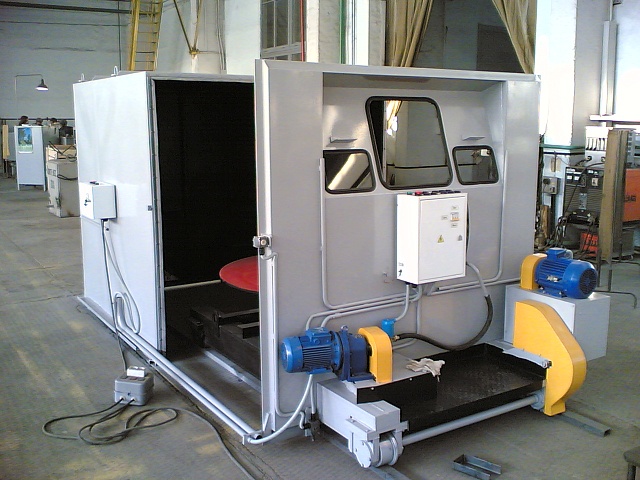

Она состоит из корпуса, на котором смонтирована система пылеудаления в составе вентилятора и циклонного фильтра очистки воздуха. Передняя стенка камеры смонтирована на выдвижной тележке имеющей электромеханический привод перемещения. На передней стенке имеется три остеклённых окна, в двух из которых установлены светильники для освещения внутреннего пространства камеры. Кроме того, на передней стенке смонтирован пульт управления обдувочной камерой и рукоятка управления воздушной форсункой, которая имеет возможность передвижения от усилия руки вперёд-назад и вверх-вниз. На выдвижной тележке расположен поворотный стол для позиционирования электрических машин, имеющий электромеханический привод механизма поворота. Сжатый воздух подаётся в форсунку от деповской сети. По согласованию с Заказчиком возможно доукомплектование обдувочной камеры собственным компрессором (в комплект поставки не входит).

По команде оператора выдвижная тележка по направляющим выкатывается из камеры. С использованием цехового крана на поворотный стол выдвижной тележки устанавливается электрическая машина, подлежащая обдувке сжатым воздухом. Далее по команде оператора выдвижная тележка закатывается в обдувочную камеру и включается привод поворотного стола, вытяжной вентилятор и светильники. Оператор, управляя рукояткой, производит обдувку электрической машины вращающейся на поворотном столе. После завершения обдувки, по команде оператора выдвижная тележка выкатывается из камеры, и электрическая машина удаляется и использование цехового крана.

Технические характеристики

Наименование Значение
Установленная мощность, кВт, не более 5,5
Грузоподъёмность тележки, кг, не более9000
Привод выдвижной тележки электромеханический
Привод поворотного столаэлектромеханический
Напряжение питающей сети, В380
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина с выдвинутой тележкой, мм, не более5373
Длина с задвинутой тележкой, мм, не более 3428
Ширина, мм, не более2165
Высота, мм, не более2080
Масса, кг, не более1500

Комплектность

Наименование Кол-во
Камера обдувочная 1
Тележка выдвижная1
Вентилятор вытяжной с циклонным фильтром 1
Направляющий для выкатки тележки 1
