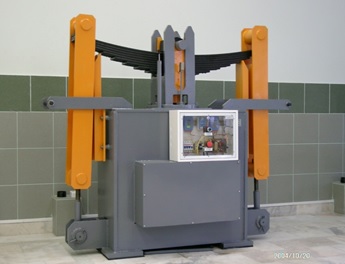

Автоматизированный стенд контроля листовых рессор


Стенд предназначен для испытания  листовых рессор подвижного состава. Автоматизация процесса испытания способствует получению более  объективной информации о техническом состоянии листовой рессоры, повышает контроль за качеством изготовления и ремонта рессор и, в конечном итоге, способствует улучшению безопасности перевозочного процесса.

Результаты испытаний сохраняются в памяти стенда и по необходимости могут передаваться  на технологическую ПЭВМ для подбора рессоры в тележку подвижного состава.

Функциональные возможности

двукратное испытание на остаточную деформацию путем нагружения рессоры пробной нагрузкой, соответствующей наибольшему суммарному значению статической и динамической нагрузки от веса надрессорного строения локомотива;
измерение стрелы прогиба в свободном состоянии;
испытание на прогиб под статической и пробной нагрузкой;
расчет жесткости рессоры.

Технические характеристики

Наименование Значение
Напряжение питающей сети3х380 В, 50 Гц, линейное
Номинальная мощность не более 2.5 кВА
Тип привода гидравлический
Диаметр штока гидроцилиндра 100 мм
Диаметр поршня гидроцилиндра 160 мм
Скорость движения штока 1,27 мм/с
Максимальное усилие 294 кН (30 т*с)
Передача данных по интерфейсуRS485
Стенд обеспечивает нормальную работу в закрытых помещениях при следующих условиях:
Температура окружающей среды(+5 - 45) 0С
Относительной влажности воздуха не более 90%
Атмосферное давление (760 30) мм.рт.ст.

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1660
Ширина, мм, не более610
Высота, мм, не более2010
Масса, кг, не более1050
