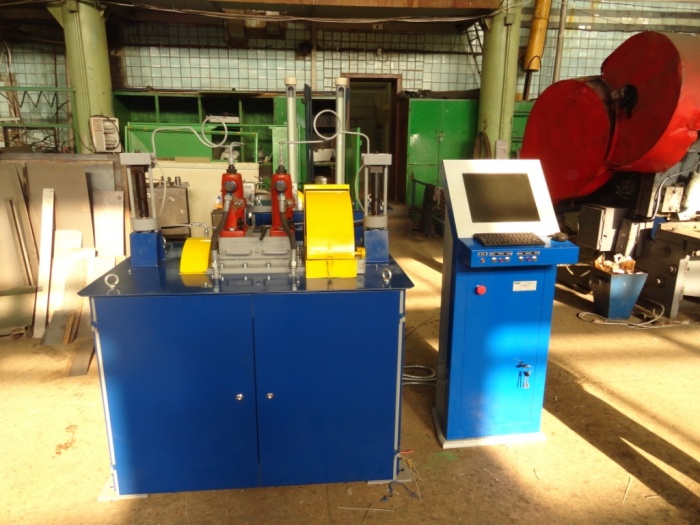

Автоматизированный стенд для обкатки и испытания топливных насосов высокого давления (ТНВД) дизелей типа K6S310DR

21ДК.441439.003

Назначение:
Стенд для обкатки и испытания топливных насосов высокого давления дизелей типа K6S310DR, предназначен для проверки и обкатки одного или двух топливных насосов высокого давления после ремонта и сборки в условиях локомотивных депо и ремонтных заводов.

Функциональные возможности:
•    Три режима обкатки в соответствии с инструкцией ТИ711;
•    Регулировка начала подачи топлива в соответствии с инструкцией ТИ711;
•    Проверка максимальной подачи топлива в соответствии с инструкцией ТИ711;
•    Проверка минимальной подачи топлива в соответствии с инструкцией ТИ711;
•    Проверка нулевой подачи топлива;
•    Установка начального положения рейки;
•    Автоматическое управление топливными рейками в зависимости от режима обкатки или испытания ТНВД;
•    Автоматическое управление режимами обкатки и испытания ТНВД;
•    Контроль и индикация основных параметров на всех режимах обкатки и испытания ТНВД:
  o    времени обкатки и испытания;
  o    оставшегося времени обкатки и испытания;
  o    давления топлива;
  o    температуры топлива;
  o    частоты вращения кулачкового вала стенда;
  o    положение защитного кожуха;
  o    состояние клапана охлаждения;
  o    состояние клапанов мерных трубок;
•    Поддержание оптимальной температуры топлива;
•    Обработка и индикация аварийных ситуаций:
  o    уменьшение давления топлива ниже разрешенного значения;
  o    открывание защитного кожуха в процессе обкатки или испытания;
•    Наличие кнопки аварийного отключения как на стенде, так и на пульте управления;
•    Ведение паспорта испытаний;
•    Вывод на экран всех замеров по окончании испытаний и автоматическое занесение данных в паспорт испытаний;
•    Ведение архива испытаний;
•    Удобная навигация по архиву испытаний;
•    Удобная система поиска испытаний в архиве по нескольким критериям:
  o    дата испытания; номер дизеля; тип дизеля; ФИО оператора; номер ТНВД; плотность плунжерной пары;

Технические характеристики

Наименование Значение
Количество одновременно испытываемых ТНВД, шт.2
Напряжение питающей сети, В380
Частота питающей сети, Гц50
ПриводРегулируемый электро-привод с клиноременной передачей
Тип ремнейСЗРТ В(Б)-1400 IV кл. ГОСТ-1284.2.-89)
Объем топливного бака, л60
Объем используемого масла, л7
ОхлаждениеВодяное
Максимальный объем топлива в измерительной трубке, см3 (мл) 800
Контроль давления топлива, кгс/см20 – 5
Задание и отсчет числа ходов плунжера ТНВД от 1 до 999
Частота вращения приводного вала, об/мин100...500

Габариты, размеры

Габаритные размеры Значение
Габаритные размеры стенда (ДхШхВ), мм, не более1500 х 900 х 1400
Габаритные размеры пульта управления (ДхШхВ), мм, не более900 х 710 х 1200
Масса стенда (сухая), кг, не более1100
Масса пульта управления не более, кг80
