Стенд для испытания гидроамортизаторов подвижного состава метрополитена


Назначение изделия
Стенд для испытания гидроамортизаторов подвижного состава метрополитена предназначен для испытания гидравлических амортизаторов вагонов метрополитена.

Устройство изделия

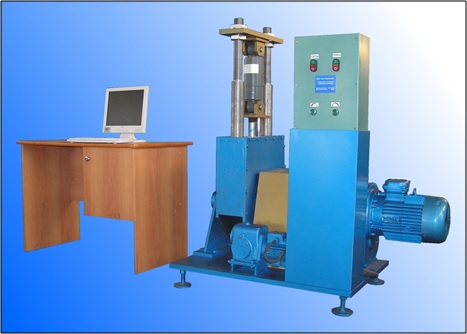

Стенд состоит из следующих основных узлов: остова, персонального компьютера , пульта управления. Остов – сварная конструкция из листового железа на которой размещены мотор-редуктор для привода эксцентрического механизма, привод для установки угла. Персональный компьютер – с программным обеспечением с возможностью вывода и хранения рабочих диаграмм гасителей колебания. Пульт управления смонтирован на остове стенда, при его помощи осуществляется управление при испытаниях.

Описание процесса работы изделия
Объективный контроль работоспособности гидрогасителя проводится на стенде методом гармонических колебаний с записью диаграммы. По диаграмме определяют параметр сопротивления, его соответствие нормативным значениям, усилия сопротивления, их симметричность на ходах сжатия-растяжения и максимальные значения в клапанном режиме, возможные дефекты гидрогасителя.

Функциональные возможности

Обеспечивает испытание гидравлических амортизаторов вагонов метрополитена;
Оснащение компьютерным обеспечением для сохранения и распечатки протокола испытания.

Технические характеристики

Наименование Значение
Потребляемая мощность, кВт, не более7,5
Напряжение питающей сети, В380±10%
Частота питающей сети, Гц50

Габариты, размеры

Габаритные размеры Значение
Длина, мм, не более1200
Ширина, мм, не более700
Высота, мм, не более1500
Масса, кг, не более2000

Комплектность

Наименование Кол-во
Стенд для испытания гидроамортизаторов 1
Пульт управления1
Компьютер с периферией 1
Стол компьютерный1
Паспорт и инструкция по эксплуатации1
